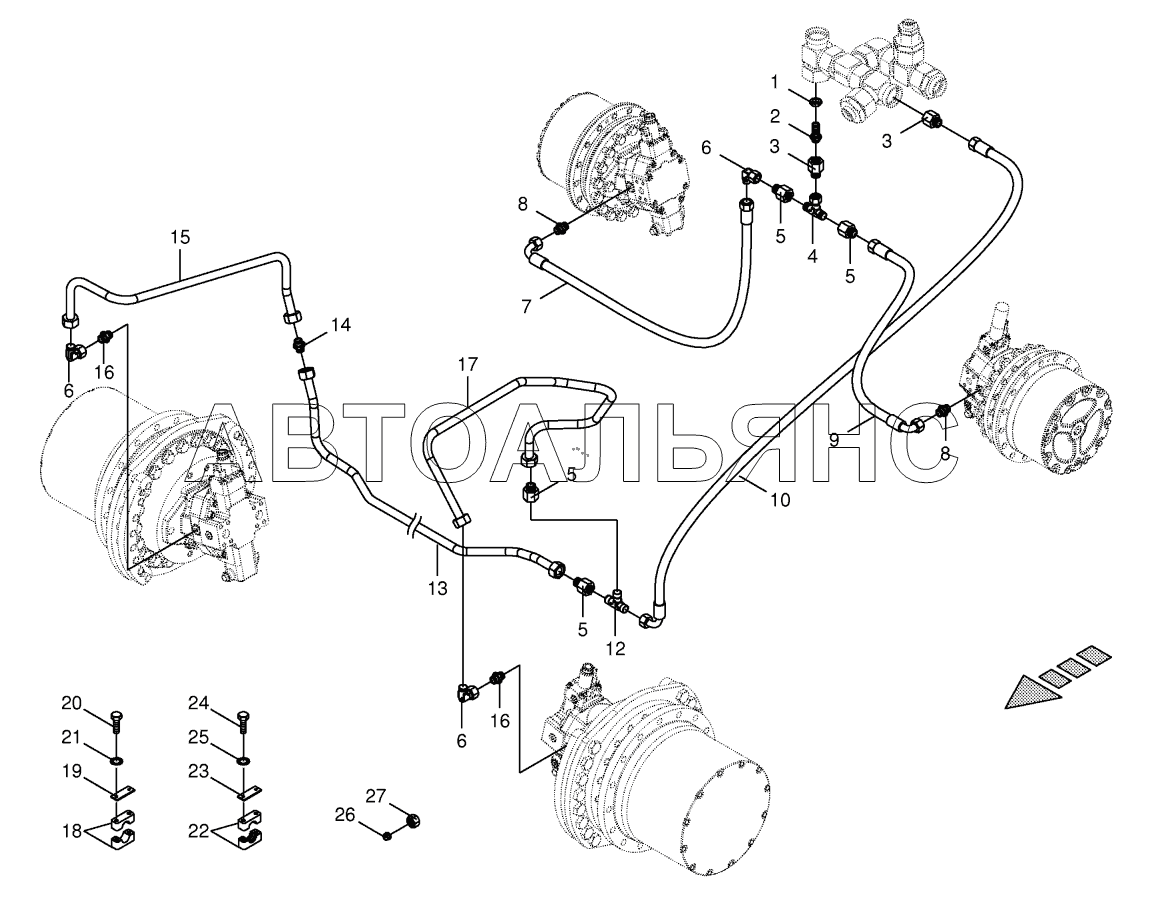

Return lines - traction drive BIG-X-850-1. Каталог 2018г.

Traction drive wheel engine -rear BIG-X-850-1 Oil leckage pipes / return lines BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Locknut

Заводской номер: 900013840 Количество на модель: x
900013840
x
2

Номер детали на чертеже:

2

Straight 2-way connector

Заводской номер: 900013830 Количество на модель: 1
900013830
1
3

Номер детали на чертеже:

3

Reducer fitting

Заводской номер: 9199250 Количество на модель: 2
9199250
2
4

Номер детали на чертеже:

4

T connector

Заводской номер: 9199110 Количество на модель: 1
9199110
1
5

Номер детали на чертеже:

5

Reducer fitting

Заводской номер: 9196590 Количество на модель: 4
9196590
4
6

Номер детали на чертеже:

6

Angle lug

Заводской номер: 9211730 Количество на модель: 3
9211730
3
7

Номер детали на чертеже:

7

High pressure hose line

Заводской номер: 9215490 Количество на модель: 1
9215490
1
8

Номер детали на чертеже:

8

Male connector

Заводской номер: 9211741 Количество на модель: 2
9211741
2
9

Номер детали на чертеже:

9

High pressure hose line

Заводской номер: 270059800 Количество на модель: 1
270059800
1
10

Номер детали на чертеже:

10

High pressure hose line

Заводской номер: 270059750 Количество на модель: 1
270059750
1
12

Номер детали на чертеже:

12

T-connector

Заводской номер: 9199080 Количество на модель: 1
9199080
1
13

Номер детали на чертеже:

13

Hydraulic line -incl. nozzle disc cap, cutting ring

Заводской номер: 200282360 Количество на модель: 1
200282360
1
14

Номер детали на чертеже:

14

Connector

Заводской номер: 9211700 Количество на модель: 1
9211700
1
15

Номер детали на чертеже:

15

Hydraulic line -incl. nozzle disc cap, cutting ring

Заводской номер: 200281750 Количество на модель: 1
200281750
1
16

Номер детали на чертеже:

16

Male connector M22х1,5 E L 18 ZLO L=75mm

Заводской номер: 900022240 Количество на модель: 2
900022240
2
17

Номер детали на чертеже:

17

Hydraulic line -incl. nozzle disc cap, cutting ring

Заводской номер: 200281760 Количество на модель: 1
200281760
1
18

Номер детали на чертеже:

18

Tube clamp-2 halves

Заводской номер: 270040820 Количество на модель: 1
270040820
1
19

Номер детали на чертеже:

19

Cover plate

Заводской номер: 9251251 Количество на модель: 1
9251251
1
20

Номер детали на чертеже:

20

Hex head bolt

Заводской номер: 9004240 Количество на модель: x
9004240
x
21

Номер детали на чертеже:

21

Detent edged washer

Заводской номер: 9099081 Количество на модель: x
9099081
x
22

Номер детали на чертеже:

22

Tube clamp-2 halves

Заводской номер: 9251021 Количество на модель: 2
9251021
2
23

Номер детали на чертеже:

23

Cover plate

Заводской номер: 9251450 Количество на модель: 1
9251450
1
24

Номер детали на чертеже:

24

Hex head bolt

Заводской номер: 900004770 Количество на модель: x
900004770
x
25

Номер детали на чертеже:

25

Detent edged washer

Заводской номер: 9099061 Количество на модель: x
9099061
x
26

Номер детали на чертеже:

26

Cutting ring

Заводской номер: 9211831 Количество на модель: x
9211831
x
27

Номер детали на чертеже:

27

Nozzle disc cap

Заводской номер: 9211820 Количество на модель: x
9211820
x
Traction drive wheel engine -rear BIG-X-850-1 Oil leckage pipes / return lines BIG-X-850-1
