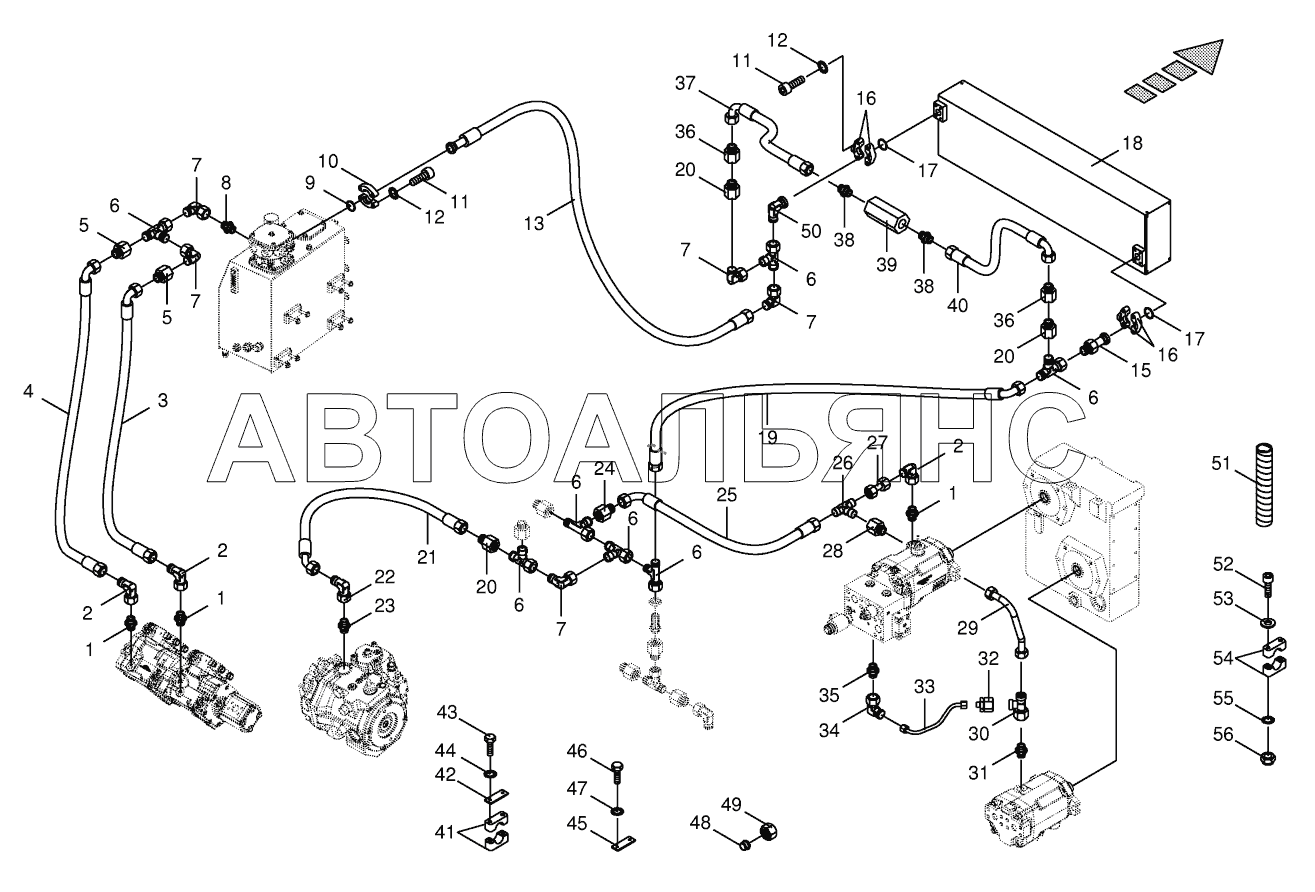

Housing line / oil cooler BIG-X-850-1. Каталог 2018г.

Hydraulic tank / suction lines BIG-X-850-1 Traction drive pump BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Male connector

Заводской номер: 900000840 Количество на модель: 3
900000840
3
2

Номер детали на чертеже:

2

Lug

Заводской номер: 9197110 Количество на модель: 3
9197110
3
3

Номер детали на чертеже:

3

High pressure hose line

Заводской номер: 270079500 Количество на модель: 1
270079500
1
4

Номер детали на чертеже:

4

High pressure hose line

Заводской номер: 270079490 Количество на модель: 1
270079490
1
5

Номер детали на чертеже:

5

Reducer fitting

Заводской номер: 900017900 Количество на модель: 2
900017900
2
6

Номер детали на чертеже:

6

Adjustable L connection

Заводской номер: 9199220 Количество на модель: 7
9199220
7
7

Номер детали на чертеже:

7

Angle lug

Заводской номер: 270041990 Количество на модель: 4
270041990
4
8

Номер детали на чертеже:

8

Male connector

Заводской номер: 9199281 Количество на модель: 1
9199281
1
9

Номер детали на чертеже:

9

O-ring

Заводской номер: 900005820 Количество на модель: 1
900005820
1
10

Номер детали на чертеже:

10

SAE-flange section-2 halves

Заводской номер: 270045680 Количество на модель: 1
270045680
1
11

Номер детали на чертеже:

11

Allen screw

Заводской номер: 9031412 Количество на модель: x
9031412
x
12

Номер детали на чертеже:

12

Detent edged washer

Заводской номер: 9099110 Количество на модель: x
9099110
x
13

Номер детали на чертеже:

13

High pressure hose line

Заводской номер: 270059780 Количество на модель: 1
270059780
1
15

Номер детали на чертеже:

15

SAE-flange adapter

Заводской номер: 270004580 Количество на модель: 1
270004580
1
16

Номер детали на чертеже:

16

SAE-flange section-2 halves

Заводской номер: 9193661 Количество на модель: 2
9193661
2
17

Номер детали на чертеже:

17

O-ring

Заводской номер: 9376470 Количество на модель: 2
9376470
2
18

Номер детали на чертеже:

18

Oil cooler

Заводской номер: 270087901 Количество на модель: 1
270087901
1
19

Номер детали на чертеже:

19

High pressure hose line

Заводской номер: 270060140 Количество на модель: 1
270060140
1
20

Номер детали на чертеже:

20

Reducer fitting

Заводской номер: 9199260 Количество на модель: 3
9199260
3
21

Номер детали на чертеже:

21

High pressure hose line

Заводской номер: 270004650 Количество на модель: 1
270004650
1
22

Номер детали на чертеже:

22

Lug

Заводской номер: 9208230 Количество на модель: 1
9208230
1
23

Номер детали на чертеже:

23

Мale connector

Заводской номер: 900017830 Количество на модель: 1
900017830
1
24

Номер детали на чертеже:

24

Reducer fitting

Заводской номер: 9199250 Количество на модель: 1
9199250
1
25

Номер детали на чертеже:

25

High pressure hose line

Заводской номер: 270004660 Количество на модель: 1
270004660
1
26

Номер детали на чертеже:

26

T-reduction

Заводской номер: 270058520 Количество на модель: 1
270058520
1
27

Номер детали на чертеже:

27

Double nipple

Заводской номер: 270058510 Количество на модель: 1
270058510
1
28

Номер детали на чертеже:

28

Reducer fitting

Заводской номер: 900000830 Количество на модель: 1
900000830
1
29

Номер детали на чертеже:

29

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200268000 Количество на модель: 1
200268000
1
30

Номер детали на чертеже:

30

Adjustable L connection

Заводской номер: 9212380 Количество на модель: 1
9212380
1
31

Номер детали на чертеже:

31

Male connector

Заводской номер: 9211741 Количество на модель: 1
9211741
1
32

Номер детали на чертеже:

32

Reducer fitting

Заводской номер: 9199600 Количество на модель: 1
9199600
1
33

Номер детали на чертеже:

33

Hydr. Ligne 8 х 1,5 х 277,2 3 Bogen

Заводской номер: 202211900 Количество на модель: 1
202211900
1
34

Номер детали на чертеже:

34

Angle lug

Заводской номер: 9199650 Количество на модель: 1
9199650
1
35

Номер детали на чертеже:

35

Male connector

Заводской номер: 9199640 Количество на модель: 1
9199640
1
36

Номер детали на чертеже:

36

Reducer fitting

Заводской номер: 900013810 Количество на модель: 2
900013810
2
37

Номер детали на чертеже:

37

High pressure hose line

Заводской номер: 270063980 Количество на модель: 1
270063980
1
38

Номер детали на чертеже:

38

Male connector

Заводской номер: 9208201 Количество на модель: 2
9208201
2
39

Номер детали на чертеже:

39

Non-return valve

Заводской номер: 270056830 Количество на модель: 1
270056830
1
40

Номер детали на чертеже:

40

High pressure hose line

Заводской номер: 270059770 Количество на модель: 1
270059770
1
41

Номер детали на чертеже:

41

Tube clamp-2 halves

Заводской номер: 270040820 Количество на модель: 1
270040820
1
42

Номер детали на чертеже:

42

Cover plate

Заводской номер: 9251251 Количество на модель: 1
9251251
1
43

Номер детали на чертеже:

43

Hex head bolt

Заводской номер: 9014470 Количество на модель: x
9014470
x
44

Номер детали на чертеже:

44

Detent edged washer

Заводской номер: 9099091 Количество на модель: x
9099091
x
45

Номер детали на чертеже:

45

Cover plate

Заводской номер: 9251211 Количество на модель: 2
9251211
2
46

Номер детали на чертеже:

46

Hex head bolt

Заводской номер: 9011220 Количество на модель: x
9011220
x
47

Номер детали на чертеже:

47

Detent edged washer

Заводской номер: 9099101 Количество на модель: x
9099101
x
48

Номер детали на чертеже:

48

Cutting ring

Заводской номер: 9199610 Количество на модель: x
9199610
x
48

Номер детали на чертеже:

48

Cutting ring

Заводской номер: 9211831 Количество на модель: x
9211831
x
49

Номер детали на чертеже:

49

Nozzle disc cap

Заводской номер: 9199620 Количество на модель: x
9199620
x
49

Номер детали на чертеже:

49

Nozzle disc cap

Заводской номер: 9211820 Количество на модель: x
9211820
x
50

Номер детали на чертеже:

50

SAE-flange adapter

Заводской номер: 270041970 Количество на модель: 1
270041970
1
51

Номер детали на чертеже:

51

Spiral strip -ld.-no.=1m

Заводской номер: 270039740 Количество на модель: x
270039740
x
52

Номер детали на чертеже:

52

Allen screw

Заводской номер: 9030561 Количество на модель: x
9030561
x
53

Номер детали на чертеже:

53

Washer

Заводской номер: 9104111 Количество на модель: x
9104111
x
54

Номер детали на чертеже:

54

Tube clamp-2 halves

Заводской номер: 270045590 Количество на модель: 2
270045590
2
55

Номер детали на чертеже:

55

Detent edged washer

Заводской номер: 9099061 Количество на модель: x
9099061
x
56

Номер детали на чертеже:

56

Locknut

Заводской номер: 9087041 Количество на модель: x
9087041
x
