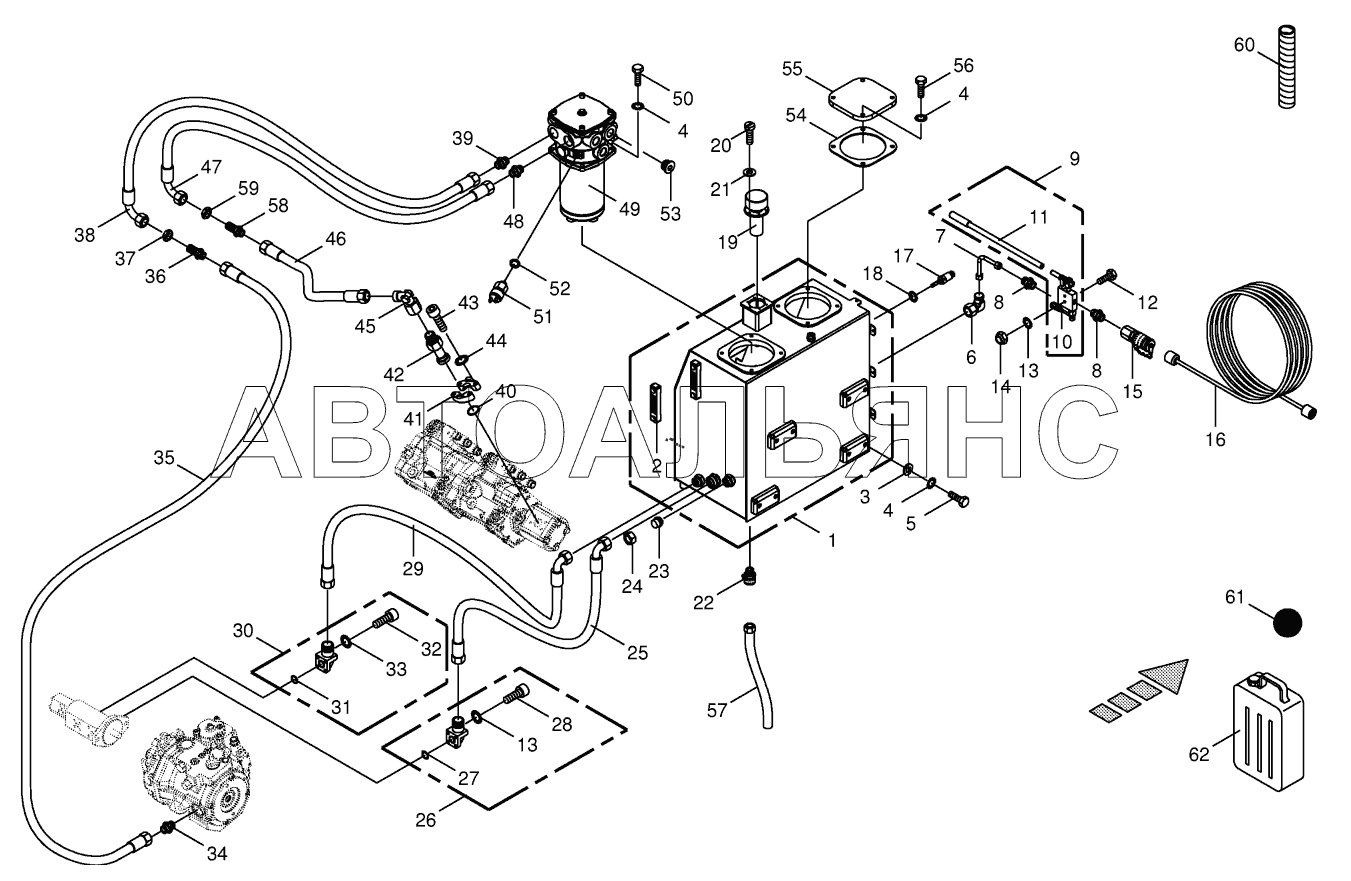

Hydraulic tank / suction lines BIG-X-850-1. Каталог 2018г.

Variable disqlacement pump BIG-X-850-1 Housing line / oil cooler BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Filter cartridge

Заводской номер: 270066320 Количество на модель: 1
270066320
1

Номер детали на чертеже:

Separation plate

Заводской номер: 270066330 Количество на модель: 1
270066330
1

Номер детали на чертеже:

Sealing set

Заводской номер: 270066340 Количество на модель: 1
270066340
1

Номер детали на чертеже:

Dirt collector cage

Заводской номер: 270066350 Количество на модель: 1
270066350
1
1

Номер детали на чертеже:

1

Hydraulic oil tank

Заводской номер: 200263742 Количество на модель: 1
200263742
1
2

Номер детали на чертеже:

2

Oil level indicator

Заводской номер: 9400291 Количество на модель: 1
9400291
1
3

Номер детали на чертеже:

3

Washer

Заводской номер: 9103200 Количество на модель: x
9103200
x
4

Номер детали на чертеже:

4

Detent edged washer

Заводской номер: 9099101 Количество на модель: x
9099101
x
5

Номер детали на чертеже:

5

Hex head bolt

Заводской номер: 9014550 Количество на модель: x
9014550
x
6

Номер детали на чертеже:

6

Angle lug

Заводской номер: 9210671 Количество на модель: 1
9210671
1
7

Номер детали на чертеже:

7

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200267980 Количество на модель: 1
200267980
1
8

Номер детали на чертеже:

8

Male connector

Заводской номер: 9196300 Количество на модель: 2
9196300
2
9

Номер детали на чертеже:

9

Hydr. Pump

Заводской номер: 270022132 Количество на модель: 1
270022132
1
10

Номер детали на чертеже:

10

Valve

Заводской номер: 270059341 Количество на модель: 1
270059341
1
11

Номер детали на чертеже:

11

Lever f. hand pump

Заводской номер: 270101850 Количество на модель: 1
270101850
1
12

Номер детали на чертеже:

12

Hex head bolt

Заводской номер: 9016131 Количество на модель: x
9016131
x
13

Номер детали на чертеже:

13

Detent edged washer

Заводской номер: 9099030 Количество на модель: x
9099030
x
14

Номер детали на чертеже:

14

Locknut

Заводской номер: 9087060 Количество на модель: x
9087060
x
15

Номер детали на чертеже:

15

Connector f.mini-test equipm.

Заводской номер: 9208680 Количество на модель: 1
9208680
1
16

Номер детали на чертеже:

16

Measuring hose

Заводской номер: 270024720 Количество на модель: 1
270024720
1
17

Номер детали на чертеже:

17

Levelling switch

Заводской номер: 3025101 Количество на модель: 1
3025101
1
18

Номер детали на чертеже:

18

Gasket ring

Заводской номер: 9377171 Количество на модель: 1
9377171
1
19

Номер детали на чертеже:

19

Filler neck

Заводской номер: 2191690 Количество на модель: 1
2191690
1
20

Номер детали на чертеже:

20

Allen screw

Заводской номер: 9036520 Количество на модель: x
9036520
x
21

Номер детали на чертеже:

21

Washer

Заводской номер: 9105001 Количество на модель: x
9105001
x
22

Номер детали на чертеже:

22

Screw plug

Заводской номер: 270061650 Количество на модель: 1
270061650
1
23

Номер детали на чертеже:

23

Locking cone w. O-ring

Заводской номер: 9193010 Количество на модель: 1
9193010
1
24

Номер детали на чертеже:

24

Nozzle disc cap

Заводской номер: 9208050 Количество на модель: 1
9208050
1
25

Номер детали на чертеже:

25

High pressure hose line

Заводской номер: 270059770 Количество на модель: 1
270059770
1
26

Номер детали на чертеже:

26

Flange connection

Заводской номер: 9197580 Количество на модель: 1
9197580
1
27

Номер детали на чертеже:

27

O-ring

Заводской номер: 270009880 Количество на модель: 1
270009880
1
28

Номер детали на чертеже:

28

Allen screw

Заводской номер: 9016700 Количество на модель: x
9016700
x
28

Номер детали на чертеже:

28

Allen screw

Заводской номер: 9030771 Количество на модель: x
9030771
x
29

Номер детали на чертеже:

29

High pressure hose line

Заводской номер: 270058920 Количество на модель: 1
270058920
1
30

Номер детали на чертеже:

30

Flange connection

Заводской номер: 9197570 Количество на модель: 1
9197570
1
31

Номер детали на чертеже:

31

O-ring

Заводской номер: 9376280 Количество на модель: 1
9376280
1
32

Номер детали на чертеже:

32

Allen screw

Заводской номер: 9030451 Количество на модель: x
9030451
x
32

Номер детали на чертеже:

32

Allen screw

Заводской номер: 9030512 Количество на модель: x
9030512
x
33

Номер детали на чертеже:

33

Detent edged washer

Заводской номер: 9099061 Количество на модель: x
9099061
x
34

Номер детали на чертеже:

34

Мale connector

Заводской номер: 900017840 Количество на модель: 1
900017840
1
35

Номер детали на чертеже:

35

High pressure hose line

Заводской номер: 270079450 Количество на модель: 1
270079450
1
36

Номер детали на чертеже:

36

Straight 2-way connector

Заводской номер: 900013830 Количество на модель: 1
900013830
1
37

Номер детали на чертеже:

37

Locknut

Заводской номер: 900013840 Количество на модель: 1
900013840
1
38

Номер детали на чертеже:

38

High pressure hose line

Заводской номер: 270079460 Количество на модель: 1
270079460
1
39

Номер детали на чертеже:

39

Мale connector

Заводской номер: 900017820 Количество на модель: 1
900017820
1
40

Номер детали на чертеже:

40

O-ring

Заводской номер: 9376460 Количество на модель: 1
9376460
1
41

Номер детали на чертеже:

41

SAE-flange section-2 halves

Заводской номер: 9193651 Количество на модель: 1
9193651
1
42

Номер детали на чертеже:

42

SAE-flange adapter

Заводской номер: 270000720 Количество на модель: 1
270000720
1
43

Номер детали на чертеже:

43

Allen screw

Заводской номер: 9031082 Количество на модель: x
9031082
x
44

Номер детали на чертеже:

44

Detent edged washer

Заводской номер: 9099070 Количество на модель: x
9099070
x
45

Номер детали на чертеже:

45

Angle lug-45°

Заводской номер: 900015810 Количество на модель: 1
900015810
1
46

Номер детали на чертеже:

46

High pressure hose line

Заводской номер: 270058980 Количество на модель: 1
270058980
1
47

Номер детали на чертеже:

47

High pressure hose line

Заводской номер: 9200220 Количество на модель: 1
9200220
1
48

Номер детали на чертеже:

48

Male connector

Заводской номер: 9208201 Количество на модель: 1
9208201
1
49

Номер детали на чертеже:

49

Return-suction filter

Заводской номер: 270056890 Количество на модель: 1
270056890
1
50

Номер детали на чертеже:

50

Hex head bolt

Заводской номер: 9006560 Количество на модель: x
9006560
x
51

Номер детали на чертеже:

51

Pressure switch

Заводской номер: 2297100 Количество на модель: 1
2297100
1
52

Номер детали на чертеже:

52

Gasket ring

Заводской номер: 9377161 Количество на модель: 1
9377161
1
53

Номер детали на чертеже:

53

Screw plug

Заводской номер: 9208650 Количество на модель: 1
9208650
1
54

Номер детали на чертеже:

54

Gasket

Заводской номер: 200272630 Количество на модель: 1
200272630
1
55

Номер детали на чертеже:

55

Tank cap

Заводской номер: 200278570 Количество на модель: 1
200278570
1
57

Номер детали на чертеже:

57

Oil discharge hose

Заводской номер: 270061670 Количество на модель: 1
270061670
1
58

Номер детали на чертеже:

58

Straight 2-way connector

Заводской номер: 900013710 Количество на модель: 1
900013710
1
59

Номер детали на чертеже:

59

Locknut

Заводской номер: 900013720 Количество на модель: 1
900013720
1
60

Номер детали на чертеже:

60

Spiral strip -ld.-no.=1m

Заводской номер: 270039740 Количество на модель: x
270039740
x
61

Номер детали на чертеже:

61

Oil-Id.-no.= 1ltr

Заводской номер: 9260291 Количество на модель: 150
9260291
150
62

Номер детали на чертеже:

62

Oil-Id.-no.= 20ltr

Заводской номер: 9260310 Количество на модель: x
9260310
x
