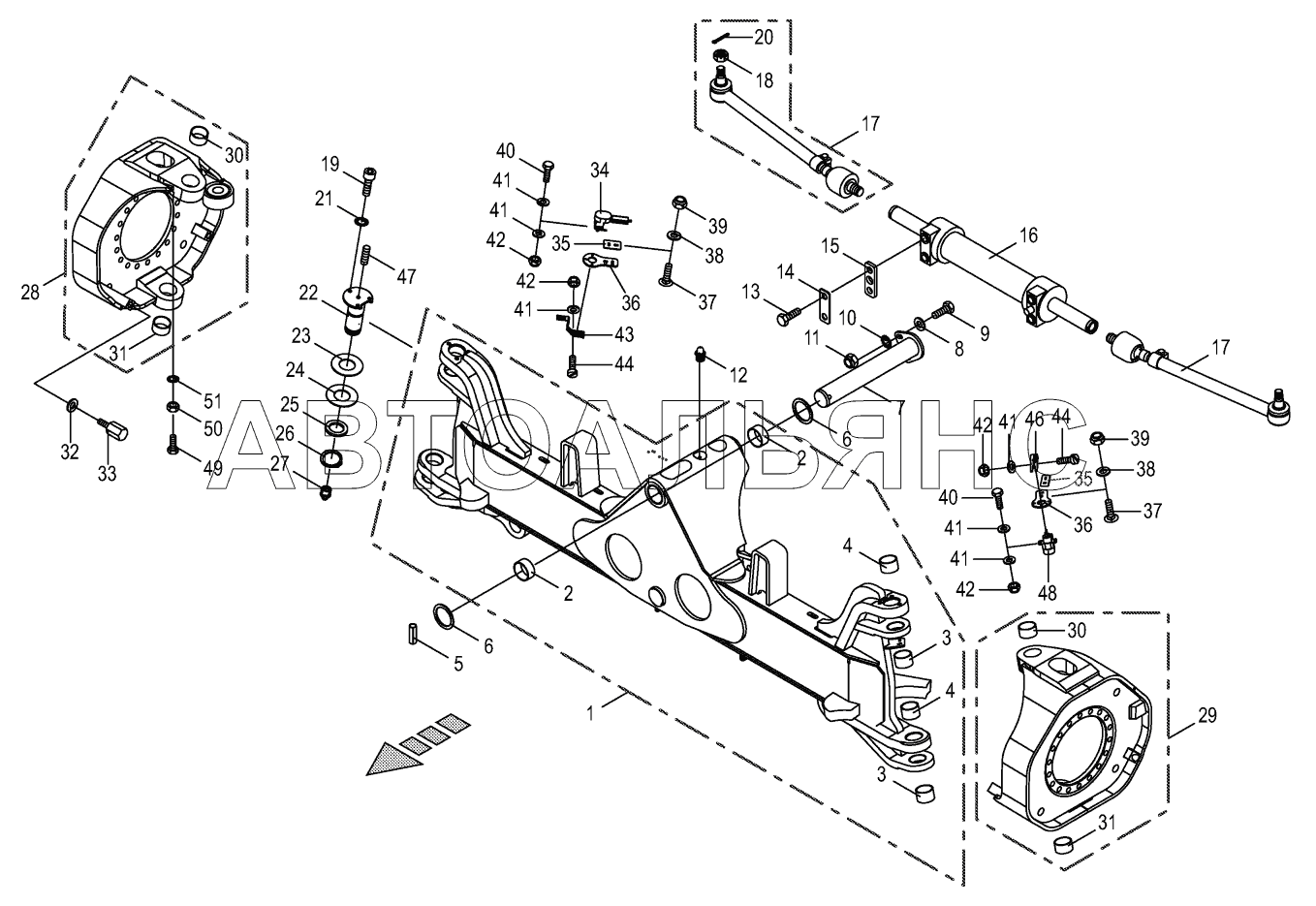

Steering axle BIG-X-850-1. Каталог 2018г.

Steering axle rocker arm BIG-X-850-1 Variable disqlacement pump BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sealing set

Заводской номер: 270071560 Количество на модель: 1
270071560
1

Номер детали на чертеже:

Allen screw

Заводской номер: 9031082 Количество на модель: x
9031082
x
1

Номер детали на чертеже:

1

Steered aхle carrier

Заводской номер: 200276231 Количество на модель: 1
200276231
1
2

Номер детали на чертеже:

2

Bearing bush

Заводской номер: 9353310 Количество на модель: 2
9353310
2
3

Номер детали на чертеже:

3

Bearing bush

Заводской номер: 9353451 Количество на модель: 4
9353451
4
4

Номер детали на чертеже:

4

Bearing bush

Заводской номер: 900001200 Количество на модель: 4
900001200
4
5

Номер детали на чертеже:

5

Roll pin

Заводской номер: 9127520 Количество на модель: 1
9127520
1
6

Номер детали на чертеже:

6

Shim ring

Заводской номер: 9110040 Количество на модель: x
9110040
x
6

Номер детали на чертеже:

6

Shim ring

Заводской номер: 9110051 Количество на модель: x
9110051
x
6

Номер детали на чертеже:

6

Shim ring

Заводской номер: 9110030 Количество на модель: x
9110030
x
7

Номер детали на чертеже:

7

Retention bolt

Заводской номер: 2218773 Количество на модель: 1
2218773
1
8

Номер детали на чертеже:

8

Washer

Заводской номер: 9103200 Количество на модель: x
9103200
x
9

Номер детали на чертеже:

9

Hex head bolt

Заводской номер: 9014510 Количество на модель: x
9014510
x
10

Номер детали на чертеже:

10

Detent edged washer

Заводской номер: 9099101 Количество на модель: x
9099101
x
11

Номер детали на чертеже:

11

Locknut

Заводской номер: 9087010 Количество на модель: x 1
9087010
x 1
12

Номер детали на чертеже:

12

Grease niple

Заводской номер: 9191050 Количество на модель: x 2
9191050
x 2
13

Номер детали на чертеже:

13

Hex head bolt

Заводской номер: 9003821 Количество на модель:
9003821
14

Номер детали на чертеже:

14

Locking plate

Заводской номер: 200220740 Количество на модель:
200220740
15

Номер детали на чертеже:

15

Double roller

Заводской номер: 2199371 Количество на модель: 2
2199371
2
16

Номер детали на чертеже:

16

Steering cylinder

Заводской номер: 270012390 Количество на модель: 1
270012390
1
17

Номер детали на чертеже:

17

Axial tie rod

Заводской номер: 270039220 Количество на модель: 2
270039220
2
18

Номер детали на чертеже:

18

Castellated nut

Заводской номер: 9089351 Количество на модель: 2
9089351
2
19

Номер детали на чертеже:

19

Allen screw

Заводской номер: 9031051 Количество на модель: x
9031051
x
20

Номер детали на чертеже:

20

Cotter pin

Заводской номер: 9121111 Количество на модель: 2
9121111
2
21

Номер детали на чертеже:

21

Detent edged washer

Заводской номер: 9099070 Количество на модель: x
9099070
x
22

Номер детали на чертеже:

22

Retention bolt-top

Заводской номер: 200276820 Количество на модель: 1
200276820
1
22

Номер детали на чертеже:

22

Retention bolt-below right

Заводской номер: 200282810 Количество на модель: 1
200282810
1
22

Номер детали на чертеже:

22

Retention bolt-below left

Заводской номер: 200282800 Количество на модель: 1
200282800
1
23

Номер детали на чертеже:

23

Approach disc

Заводской номер: 200204870 Количество на модель: 4
200204870
4
24

Номер детали на чертеже:

24

Approach disc

Заводской номер: 2133341 Количество на модель: 2
2133341
2
25

Номер детали на чертеже:

25

End plate

Заводской номер: 200218041 Количество на модель: 4
200218041
4
26

Номер детали на чертеже:

26

Circlip

Заводской номер: 9115540 Количество на модель: 4
9115540
4
27

Номер детали на чертеже:

27

Grease niple

Заводской номер: 9191070 Количество на модель: 4
9191070
4
28

Номер детали на чертеже:

28

Steering knuckle rh. + bushings

Заводской номер: 202216850 Количество на модель: 1
202216850
1
29

Номер детали на чертеже:

29

Steering knuckle lh. + bushings

Заводской номер: 202216870 Количество на модель: 1
202216870
1
30

Номер детали на чертеже:

30

Bearing bush

Заводской номер: 2194390 Количество на модель: 2
2194390
2
31

Номер детали на чертеже:

31

Bearing bush

Заводской номер: 900001190 Количество на модель: 2
900001190
2
32

Номер детали на чертеже:

32

Washer

Заводской номер: 200252650 Количество на модель: 6
200252650
6
32

Номер детали на чертеже:

32

Washer

Заводской номер: 900005120 Количество на модель: x
900005120
x
33

Номер детали на чертеже:

33

Steering limitation

Заводской номер: 200245600 Количество на модель: 2
200245600
2
33

Номер детали на чертеже:

33

Steering limitation

Заводской номер: 200245590 Количество на модель: 2
200245590
2
33

Номер детали на чертеже:

33

Steering limitation

Заводской номер: 200267220 Количество на модель: 2
200267220
2
33

Номер детали на чертеже:

33

Steering limitation-optional

Заводской номер: 200279600 Количество на модель: 2
200279600
2
33

Номер детали на чертеже:

33

Steering limiter-optional

Заводской номер: 202247880 Количество на модель: 2
202247880
2
34

Номер детали на чертеже:

34

Sensor-2-pole

Заводской номер: 200804350 Количество на модель: 1
200804350
1
35

Номер детали на чертеже:

35

Spacer plate -right

Заводской номер: 200287690 Количество на модель: x
200287690
x
36

Номер детали на чертеже:

36

Retainer -right

Заводской номер: 200276770 Количество на модель: 2
200276770
2
37

Номер детали на чертеже:

37

Coach bolt

Заводской номер: 9048041 Количество на модель: x
9048041
x
38

Номер детали на чертеже:

38

Washer

Заводской номер: 9103511 Количество на модель: x
9103511
x
39

Номер детали на чертеже:

39

Locknut

Заводской номер: 9087041 Количество на модель: x
9087041
x
40

Номер детали на чертеже:

40

Hex head bolt

Заводской номер: 9002920 Количество на модель: x
9002920
x
41

Номер детали на чертеже:

41

Washer

Заводской номер: 9105001 Количество на модель: x
9105001
x
42

Номер детали на чертеже:

42

Locknut

Заводской номер: 9087020 Количество на модель: x
9087020
x
43

Номер детали на чертеже:

43

Lever -right

Заводской номер: 200287740 Количество на модель: 1
200287740
1
44

Номер детали на чертеже:

44

Allen screw

Заводской номер: 9036610 Количество на модель: x
9036610
x
46

Номер детали на чертеже:

46

Lever -left

Заводской номер: 200278650 Количество на модель: 1
200278650
1
47

Номер детали на чертеже:

47

Threaded pin

Заводской номер: 900000640 Количество на модель: 4
900000640
4
48

Номер детали на чертеже:

48

Sеnsоr

Заводской номер: 200814880 Количество на модель: 1
200814880
1
49

Номер детали на чертеже:

49

Hex head bolt

Заводской номер: 9010092 Количество на модель: x
9010092
x
50

Номер детали на чертеже:

50

Hex nut

Заводской номер: 9082100 Количество на модель: x
9082100
x
51

Номер детали на чертеже:

51

Detent edged washer

Заводской номер: 9099081 Количество на модель: x
9099081
x
