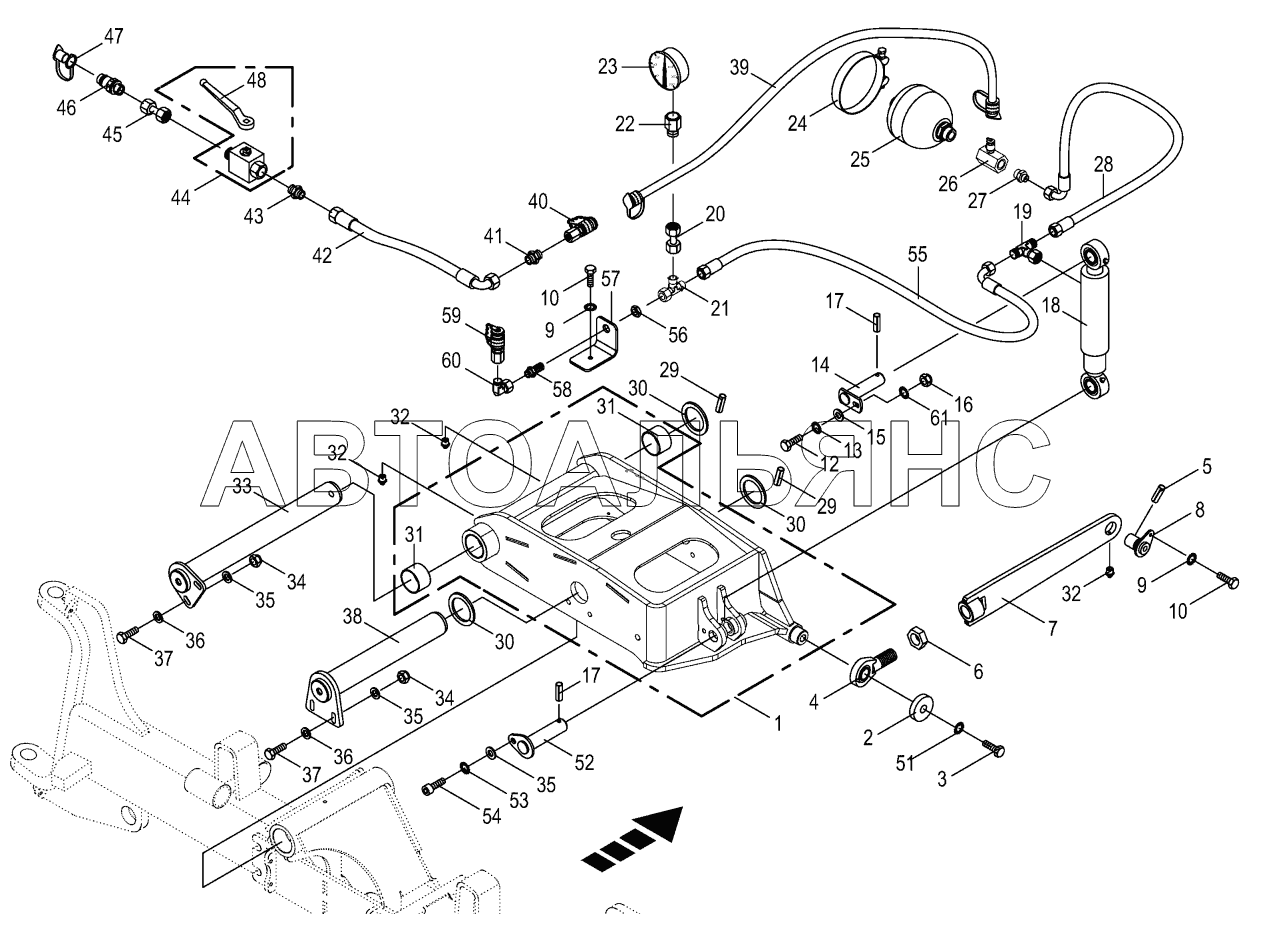

Steering axle rocker arm BIG-X-850-1. Каталог 2018г.

Tyres -back BIG-X-850-1 Steering axle BIG-X-850-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Steering axle rocker arm with bushing

Заводской номер: 200267182 Количество на модель: 1
200267182
1
2

Номер детали на чертеже:

2

Washer

Заводской номер: 2218920 Количество на модель: 1
2218920
1
3

Номер детали на чертеже:

3

Hex head bolt

Заводской номер: 9006780 Количество на модель: x
9006780
x
4

Номер детали на чертеже:

4

Joint head

Заводской номер: 270036150 Количество на модель: 1
270036150
1
5

Номер детали на чертеже:

5

Roll pin

Заводской номер: 9126482 Количество на модель: 1
9126482
1
6

Номер детали на чертеже:

6

Hex nut-low form

Заводской номер: 900002980 Количество на модель: x
900002980
x
7

Номер детали на чертеже:

7

Coupler

Заводской номер: 200243880 Количество на модель: 1
200243880
1
8

Номер детали на чертеже:

8

Poling bolt

Заводской номер: 2248043 Количество на модель: 1
2248043
1
9

Номер детали на чертеже:

9

Detent edged washer

Заводской номер: 9099081 Количество на модель: x
9099081
x
10

Номер детали на чертеже:

10

Hex head bolt

Заводской номер: 9006140 Количество на модель: x
9006140
x
10

Номер детали на чертеже:

10

Hex head bolt

Заводской номер: 9006160 Количество на модель: x
9006160
x
12

Номер детали на чертеже:

12

Hex head bolt

Заводской номер: 9014310 Количество на модель: x
9014310
x
13

Номер детали на чертеже:

13

Detent edged washer

Заводской номер: 9099091 Количество на модель: x
9099091
x
14

Номер детали на чертеже:

14

Pin

Заводской номер: 2666200 Количество на модель: 1
2666200
1
15

Номер детали на чертеже:

15

Washer

Заводской номер: 9103611 Количество на модель: x
9103611
x
16

Номер детали на чертеже:

16

Locknut

Заводской номер: 9087580 Количество на модель: x
9087580
x
17

Номер детали на чертеже:

17

Roll pin

Заводской номер: 9126721 Количество на модель: 2
9126721
2
18

Номер детали на чертеже:

18

Hydraulic cylinder

Заводской номер: 2191021 Количество на модель: 1
2191021
1
18

Номер детали на чертеже:

18

Sealing set

Заводской номер: 9187832 Количество на модель: 1
9187832
1
19

Номер детали на чертеже:

19

T connector

Заводской номер: 9210771 Количество на модель: 1
9210771
1
20

Номер детали на чертеже:

20

Double nipple

Заводской номер: 2307430 Количество на модель: 1
2307430
1
21

Номер детали на чертеже:

21

Adjustable L connection

Заводской номер: 9210791 Количество на модель: 1
9210791
1
22

Номер детали на чертеже:

22

Connector

Заводской номер: 9209190 Количество на модель: 1
9209190
1
23

Номер детали на чертеже:

23

Pressure guage

Заводской номер: 9209140 Количество на модель: 1
9209140
1
24

Номер детали на чертеже:

24

Hose clamp

Заводской номер: 9251650 Количество на модель: 1
9251650
1
25

Номер детали на чертеже:

25

Hydraulic-reservoir

Заводской номер: 9215590 Количество на модель: 1
9215590
1
26

Номер детали на чертеже:

26

Damper

Заводской номер: 9193620 Количество на модель: 1
9193620
1
27

Номер детали на чертеже:

27

Male connector

Заводской номер: 9197851 Количество на модель: 1
9197851
1
28

Номер детали на чертеже:

28

High pressure hose line

Заводской номер: 9209720 Количество на модель: 1
9209720
1
29

Номер детали на чертеже:

29

Roll pin

Заводской номер: 9127520 Количество на модель: 2
9127520
2
30

Номер детали на чертеже:

30

Shim ring

Заводской номер: 9110051 Количество на модель: x
9110051
x
30

Номер детали на чертеже:

30

Shim ring

Заводской номер: 9110040 Количество на модель: x
9110040
x
31

Номер детали на чертеже:

31

Bearing bush

Заводской номер: 9353310 Количество на модель: 2
9353310
2
32

Номер детали на чертеже:

32

Grease niple

Заводской номер: 9191050 Количество на модель: 3
9191050
3
33

Номер детали на чертеже:

33

Retention bolt

Заводской номер: 2218393 Количество на модель: 1
2218393
1
34

Номер детали на чертеже:

34

Locknut

Заводской номер: 9087010 Количество на модель: x
9087010
x
35

Номер детали на чертеже:

35

Washer

Заводской номер: 9105061 Количество на модель: x
9105061
x
36

Номер детали на чертеже:

36

Washer

Заводской номер: 9103200 Количество на модель: x
9103200
x
37

Номер детали на чертеже:

37

Hex head bolt

Заводской номер: 9014510 Количество на модель: x
9014510
x
38

Номер детали на чертеже:

38

Retention bolt

Заводской номер: 2218773 Количество на модель: 1
2218773
1
39

Номер детали на чертеже:

39

Measuring hose

Заводской номер: 9196140 Количество на модель: 1
9196140
1
40

Номер детали на чертеже:

40

Connector f.mini-test equipm.

Заводской номер: 270006620 Количество на модель: 1
270006620
1
41

Номер детали на чертеже:

41

Connector

Заводской номер: 9193020 Количество на модель: 1
9193020
1
42

Номер детали на чертеже:

42

High pressure hose line

Заводской номер: 9201010 Количество на модель: 1
9201010
1
43

Номер детали на чертеже:

43

Male connector

Заводской номер: 900000480 Количество на модель: 1
900000480
1
44

Номер детали на чертеже:

44

Ball valve

Заводской номер: 9196030 Количество на модель: 1
9196030
1
46

Номер детали на чертеже:

46

Connector plug

Заводской номер: 9193220 Количество на модель: 1
9193220
1
47

Номер детали на чертеже:

47

Dust cap-red

Заводской номер: 9211711 Количество на модель: 1
9211711
1
48

Номер детали на чертеже:

48

Hand lever-incl. screw, washer

Заводской номер: 9196640 Количество на модель: 1
9196640
1
51

Номер детали на чертеже:

51

Detent edged washer

Заводской номер: 9099121 Количество на модель: x
9099121
x
52

Номер детали на чертеже:

52

Pin

Заводской номер: 200273270 Количество на модель: 1
200273270
1
53

Номер детали на чертеже:

53

Detent edged washer

Заводской номер: 9099101 Количество на модель: x
9099101
x
54

Номер детали на чертеже:

54

Allen screw

Заводской номер: 9031371 Количество на модель: x
9031371
x
55

Номер детали на чертеже:

55

High pressure hose line

Заводской номер: 9212581 Количество на модель: 1
9212581
1
56

Номер детали на чертеже:

56

Hex nut-low form

Заводской номер: 9085242 Количество на модель: x
9085242
x
57

Номер детали на чертеже:

57

Support

Заводской номер: 200273480 Количество на модель: 1
200273480
1
58

Номер детали на чертеже:

58

Straight 2-way connector

Заводской номер: 9210871 Количество на модель: 1
9210871
1
59

Номер детали на чертеже:

59

Connector f.mini-test equipm.

Заводской номер: 9208680 Количество на модель: 1
9208680
1
60

Номер детали на чертеже:

60

Angle lug

Заводской номер: 9210671 Количество на модель: 1
9210671
1
61

Номер детали на чертеже:

61

Detent edged washer

Заводской номер: 9099070 Количество на модель: x
9099070
x
