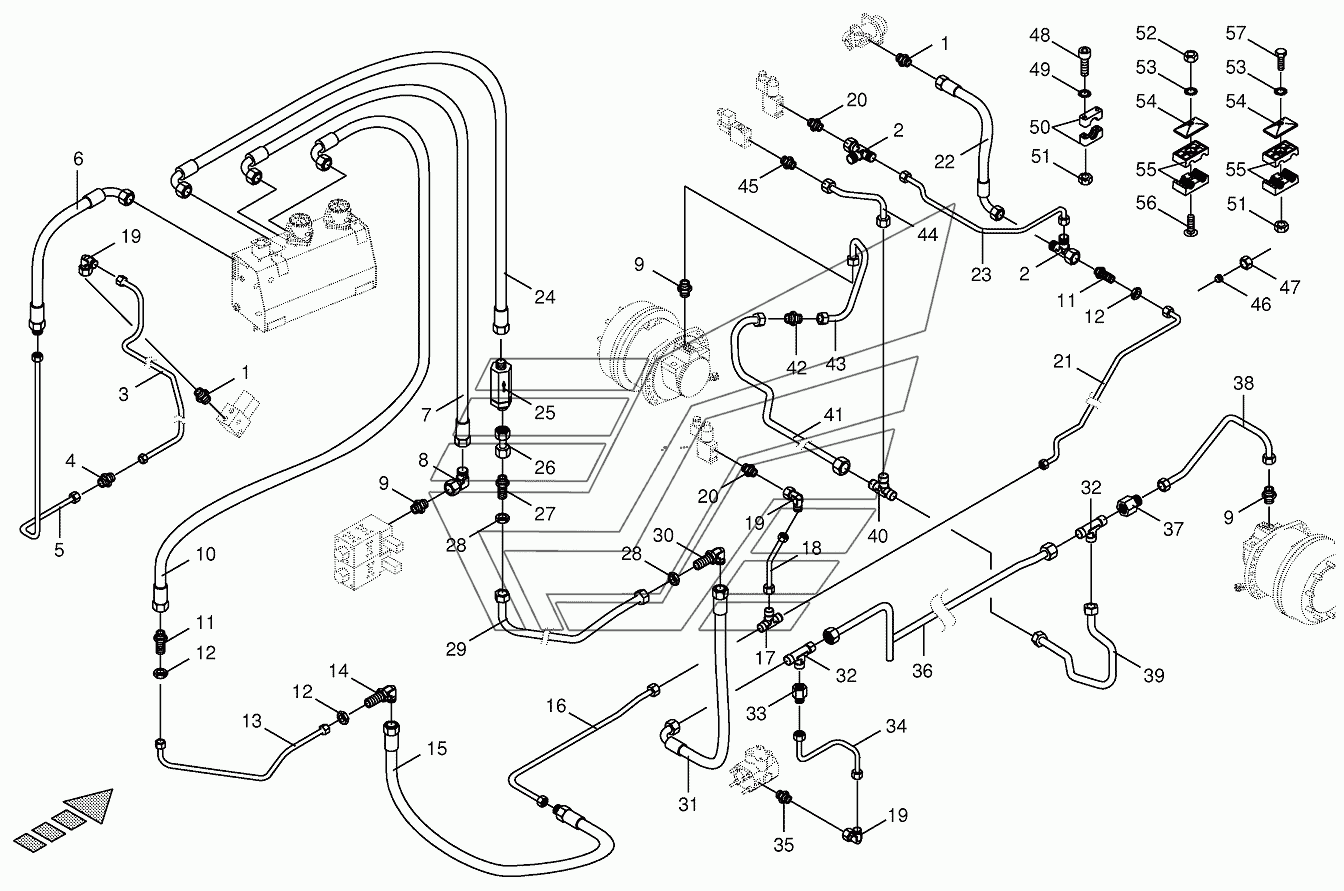

Oil leckage pipes/return lines-Part I BIG-X-700. Каталог 2013г.

Oil leckage pipes/return lines-front BIG-X-700 Hydraulics-speed range shifting BIG-X-700

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Filter cartridge

Заводской номер: 270066440 Количество на модель:
270066440

Номер детали на чертеже:

Sealing set

Заводской номер: 270066450 Количество на модель:
270066450

Номер детали на чертеже:

Dirt collector cage

Заводской номер: 270066460 Количество на модель:
270066460
1

Номер детали на чертеже:

1

Reducer fitting

Заводской номер: 009199250 Количество на модель:
009199250
2

Номер детали на чертеже:

2

Reducer fitting

Заводской номер: 009211840 Количество на модель:
009211840
3

Номер детали на чертеже:

3

High pressure hose line

Заводской номер: 009209662 Количество на модель:
009209662
4

Номер детали на чертеже:

4

Adjustable L connection

Заводской номер: 009210750 Количество на модель:
009210750
5

Номер детали на чертеже:

5

Angle lug

Заводской номер: 009210651 Количество на модель:
009210651
6

Номер детали на чертеже:

6

Male connector

Заводской номер: 009193700 Количество на модель:
009193700
7

Номер детали на чертеже:

7

High pressure hose line

Заводской номер: 009210000 Количество на модель:
009210000
8

Номер детали на чертеже:

8

Male connector

Заводской номер: 009209111 Количество на модель:
009209111
9

Номер детали на чертеже:

9

Reducer fitting

Заводской номер: 009211601 Количество на модель:
009211601
10

Номер детали на чертеже:

10

High pressure hose line

Заводской номер: 270006030 Количество на модель:
270006030
11

Номер детали на чертеже:

11

T connector

Заводской номер: 009210711 Количество на модель:
009210711
12

Номер детали на чертеже:

12

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200268020 Количество на модель:
200268020
13

Номер детали на чертеже:

13

Angle lug

Заводской номер: 009210671 Количество на модель:
009210671
14

Номер детали на чертеже:

14

Male connector

Заводской номер: 009209011 Количество на модель:
009209011
15

Номер детали на чертеже:

15

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200268030 Количество на модель:
200268030
16

Номер детали на чертеже:

16

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200217730 Количество на модель:
200217730
17

Номер детали на чертеже:

17

Male connector

Заводской номер: 009199181 Количество на модель:
009199181
18

Номер детали на чертеже:

18

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200205600 Количество на модель:
200205600
19

Номер детали на чертеже:

19

Hex nut-low form

Заводской номер: 009085242 Количество на модель:
009085242
20

Номер детали на чертеже:

20

Straight 2-way connector

Заводской номер: 009210871 Количество на модель:
009210871
21

Номер детали на чертеже:

21

Adjustable L connection

Заводской номер: 009210791 Количество на модель:
009210791
22

Номер детали на чертеже:

22

High pressure hose line

Заводской номер: 009209720 Количество на модель:
009209720
23

Номер детали на чертеже:

23

Male connector

Заводской номер: 009210602 Количество на модель:
009210602
24

Номер детали на чертеже:

24

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200232770 Количество на модель:
200232770
25

Номер детали на чертеже:

25

Male connector

Заводской номер: 900013490 Количество на модель:
900013490
26

Номер детали на чертеже:

26

Angle lug

Заводской номер: 009208220 Количество на модель:
009208220
27

Номер детали на чертеже:

27

SAE intermediate flange

Заводской номер: 009208630 Количество на модель:
009208630
28

Номер детали на чертеже:

28

Adjustable L connection

Заводской номер: 009208270 Количество на модель:
009208270
29

Номер детали на чертеже:

29

Reducer fitting

Заводской номер: 009196590 Количество на модель:
009196590
30

Номер детали на чертеже:

30

High pressure hose line

Заводской номер: 009209801 Количество на модель:
009209801
31

Номер детали на чертеже:

31

Connector

Заводской номер: 009199210 Количество на модель:
009199210
32

Номер детали на чертеже:

32

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200240170 Количество на модель:
200240170
33

Номер детали на чертеже:

33

T-connector

Заводской номер: 009211750 Количество на модель:
009211750
34

Номер детали на чертеже:

34

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200212000 Количество на модель:
200212000
35

Номер детали на чертеже:

35

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200244780 Количество на модель:
200244780
36

Номер детали на чертеже:

36

T-reduction

Заводской номер: 009193150 Количество на модель:
009193150
37

Номер детали на чертеже:

37

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200246150 Количество на модель:
200246150
38

Номер детали на чертеже:

38

Reducer fitting

Заводской номер: 009198460 Количество на модель:
009198460
39

Номер детали на чертеже:

39

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200246160 Количество на модель:
200246160
40

Номер детали на чертеже:

40

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002191390 Количество на модель:
002191390
41

Номер детали на чертеже:

41

Male connector

Заводской номер: 009197611 Количество на модель:
009197611
42

Номер детали на чертеже:

42

Cutting ring

Заводской номер: 009211831 Количество на модель:
009211831
42

Номер детали на чертеже:

42

Cutting ring

Заводской номер: 009210471 Количество на модель:
009210471
42

Номер детали на чертеже:

42

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
43

Номер детали на чертеже:

43

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
43

Номер детали на чертеже:

43

Nozzle disc cap

Заводской номер: 009210430 Количество на модель:
009210430
43

Номер детали на чертеже:

43

Nozzle disc cap

Заводской номер: 009211820 Количество на модель:
009211820
44

Номер детали на чертеже:

44

Tube clamp-2 halves

Заводской номер: 009251600 Количество на модель:
009251600
44

Номер детали на чертеже:

44

Tube clamp-2 halves

Заводской номер: 009251580 Количество на модель:
009251580
44

Номер детали на чертеже:

44

Tube clamp-2 halves

Заводской номер: 009251050 Количество на модель:
009251050
45

Номер детали на чертеже:

45

Cover plate

Заводской номер: 009251340 Количество на модель:
009251340
46

Номер детали на чертеже:

46

Hex head bolt

Заводской номер: 009010421 Количество на модель:
009010421
46

Номер детали на чертеже:

46

Hex head bolt

Заводской номер: 009006220 Количество на модель:
009006220
46

Номер детали на чертеже:

46

Hex head bolt

Заводской номер: 009003590 Количество на модель:
009003590
47

Номер детали на чертеже:

47

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
48

Номер детали на чертеже:

48

Hex nut

Заводской номер: 009082100 Количество на модель:
009082100
49

Номер детали на чертеже:

49

Tube clamp-2 halves

Заводской номер: 270039040 Количество на модель:
270039040
50

Номер детали на чертеже:

50

Cover plate

Заводской номер: 009251251 Количество на модель:
009251251
51

Номер детали на чертеже:

51

Hex head bolt

Заводской номер: 009010731 Количество на модель:
009010731
52

Номер детали на чертеже:

52

Detent edged washer

Заводской номер: 009099070 Количество на модель:
009099070
53

Номер детали на чертеже:

53

Locknut

Заводской номер: 900005890 Количество на модель:
900005890
54

Номер детали на чертеже:

54

High pressure hose line

Заводской номер: 270004670 Количество на модель:
270004670
55

Номер детали на чертеже:

55

Tank return filter

Заводской номер: 270056730 Количество на модель:
270056730
56

Номер детали на чертеже:

56

Hex head bolt

Заводской номер: 009006070 Количество на модель:
009006070
57

Номер детали на чертеже:

57

Detent edged washer

Заводской номер: 009099061 Количество на модель:
009099061
58

Номер детали на чертеже:

58

Male connector

Заводской номер: 009196021 Количество на модель:
009196021
59

Номер детали на чертеже:

59

Double nipple

Заводской номер: 002307430 Количество на модель:
002307430
60

Номер детали на чертеже:

60

Unscrewing connection

Заводской номер: 009199550 Количество на модель:
009199550
61

Номер детали на чертеже:

61

Pressure transformer

Заводской номер: 270056870 Количество на модель:
270056870
