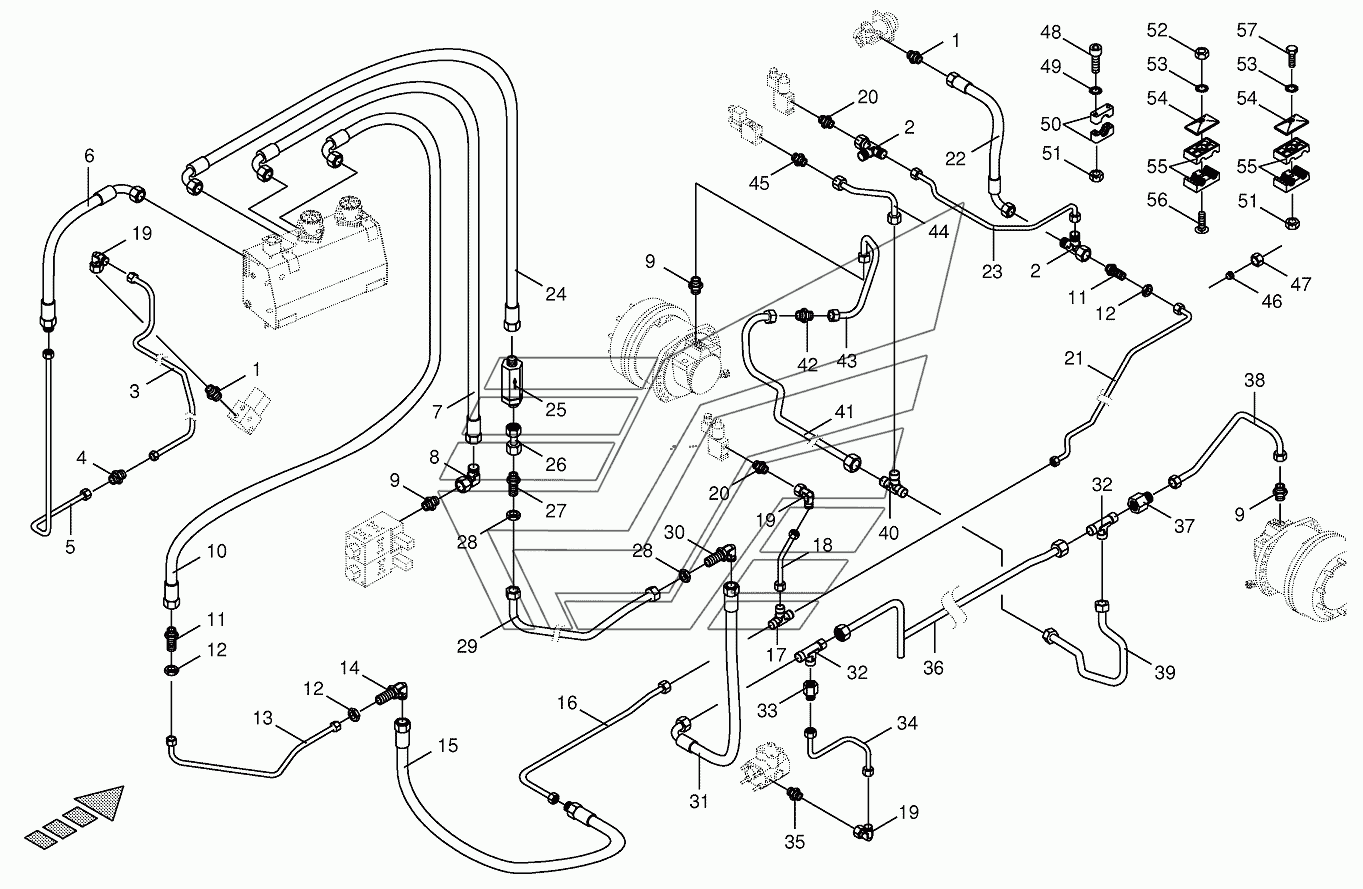

Oil leckage pipes/return lines-front BIG-X-700. Каталог 2013г.

Traction drive wheel engine-rear BIG-X-700 Oil leckage pipes/return lines-Part I BIG-X-700

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Male connector

Заводской номер: 009210602 Количество на модель:
009210602
2

Номер детали на чертеже:

2

Adjustable L connection

Заводской номер: 009210791 Количество на модель:
009210791
3

Номер детали на чертеже:

3

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200251640 Количество на модель:
200251640
4

Номер детали на чертеже:

4

Connector

Заводской номер: 009210541 Количество на модель:
009210541
5

Номер детали на чертеже:

5

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200226231 Количество на модель:
200226231
6

Номер детали на чертеже:

6

High pressure hose line

Заводской номер: 009210031 Количество на модель:
009210031
7

Номер детали на чертеже:

7

High pressure hose line

Заводской номер: 009215500 Количество на модель:
009215500
8

Номер детали на чертеже:

8

Angle lug

Заводской номер: 009210651 Количество на модель:
009210651
9

Номер детали на чертеже:

9

Male connector

Заводской номер: 009209111 Количество на модель:
009209111
10

Номер детали на чертеже:

10

High pressure hose line

Заводской номер: 009200930 Количество на модель:
009200930
11

Номер детали на чертеже:

11

Straight 2-way connector

Заводской номер: 009210871 Количество на модель:
009210871
12

Номер детали на чертеже:

12

Hex nut-low form

Заводской номер: 009085242 Количество на модель:
009085242
13

Номер детали на чертеже:

13

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200251680 Количество на модель:
200251680
14

Номер детали на чертеже:

14

Connector

Заводской номер: 009210891 Количество на модель:
009210891
15

Номер детали на чертеже:

15

High pressure hose line

Заводской номер: 009211060 Количество на модель:
009211060
16

Номер детали на чертеже:

16

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200226210 Количество на модель:
200226210
17

Номер детали на чертеже:

17

T connector

Заводской номер: 009210711 Количество на модель:
009210711
18

Номер детали на чертеже:

18

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200217730 Количество на модель:
200217730
19

Номер детали на чертеже:

19

Angle lug

Заводской номер: 009210671 Количество на модель:
009210671
20

Номер детали на чертеже:

20

Male connector

Заводской номер: 009199181 Количество на модель:
009199181
21

Номер детали на чертеже:

21

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200205600 Количество на модель:
200205600
22

Номер детали на чертеже:

22

High pressure hose line

Заводской номер: 009209720 Количество на модель:
009209720
23

Номер детали на чертеже:

23

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200232770 Количество на модель:
200232770
24

Номер детали на чертеже:

24

High pressure hose line

Заводской номер: 270020090 Количество на модель:
270020090
25

Номер детали на чертеже:

25

High pressure filter

Заводской номер: 009191700 Количество на модель:
009191700
26

Номер детали на чертеже:

26

Double nipple

Заводской номер: 002307470 Количество на модель:
002307470
27

Номер детали на чертеже:

27

Straight 2-way connector

Заводской номер: 009212510 Количество на модель:
009212510
28

Номер детали на чертеже:

28

Hex nut-low form

Заводской номер: 009210951 Количество на модель:
009210951
29

Номер детали на чертеже:

29

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200251690 Количество на модель:
200251690
30

Номер детали на чертеже:

30

Connector

Заводской номер: 009211191 Количество на модель:
009211191
31

Номер детали на чертеже:

31

High pressure hose line

Заводской номер: 270020350 Количество на модель:
270020350
32

Номер детали на чертеже:

32

T-connector

Заводской номер: 009211750 Количество на модель:
009211750
33

Номер детали на чертеже:

33

Reducer fitting

Заводской номер: 009209020 Количество на модель:
009209020
34

Номер детали на чертеже:

34

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200240180 Количество на модель:
200240180
35

Номер детали на чертеже:

35

Male connector

Заводской номер: 009209011 Количество на модель:
009209011
36

Номер детали на чертеже:

36

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200240170 Количество на модель:
200240170
37

Номер детали на чертеже:

37

Reducer fitting

Заводской номер: 009211840 Количество на модель:
009211840
38

Номер детали на чертеже:

38

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200212000 Количество на модель:
200212000
39

Номер детали на чертеже:

39

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200244780 Количество на модель:
200244780
40

Номер детали на чертеже:

40

T-reduction

Заводской номер: 009193150 Количество на модель:
009193150
41

Номер детали на чертеже:

41

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200246150 Количество на модель:
200246150
42

Номер детали на чертеже:

42

Reducer fitting

Заводской номер: 009198460 Количество на модель:
009198460
43

Номер детали на чертеже:

43

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 200246160 Количество на модель:
200246160
44

Номер детали на чертеже:

44

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002191390 Количество на модель:
002191390
45

Номер детали на чертеже:

45

Male connector

Заводской номер: 009197611 Количество на модель:
009197611
46

Номер детали на чертеже:

46

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
46

Номер детали на чертеже:

46

Cutting ring

Заводской номер: 009210471 Количество на модель:
009210471
46

Номер детали на чертеже:

46

Cutting ring

Заводской номер: 009211831 Количество на модель:
009211831
47

Номер детали на чертеже:

47

Nozzle disc cap

Заводской номер: 009211820 Количество на модель:
009211820
47

Номер детали на чертеже:

47

Nozzle disc cap

Заводской номер: 009210430 Количество на модель:
009210430
47

Номер детали на чертеже:

47

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
48

Номер детали на чертеже:

48

Allen screw

Заводской номер: 009030512 Количество на модель:
009030512
49

Номер детали на чертеже:

49

Detent edged washer

Заводской номер: 009099061 Количество на модель:
009099061
50

Номер детали на чертеже:

50

Tube clamp-2 halves

Заводской номер: 009251620 Количество на модель:
009251620
51

Номер детали на чертеже:

51

Hex nut

Заводской номер: 009082080 Количество на модель:
009082080
52

Номер детали на чертеже:

52

Hex nut

Заводской номер: 009082100 Количество на модель:
009082100
53

Номер детали на чертеже:

53

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
54

Номер детали на чертеже:

54

Cover plate

Заводской номер: 009251340 Количество на модель:
009251340
55

Номер детали на чертеже:

55

Tube clamp-2 halves

Заводской номер: 009251580 Количество на модель:
009251580
55

Номер детали на чертеже:

55

Tube clamp-2 halves

Заводской номер: 009251600 Количество на модель:
009251600
55

Номер детали на чертеже:

55

Tube clamp-2 halves

Заводской номер: 009251460 Количество на модель:
009251460
55

Номер детали на чертеже:

55

Tube clamp-2 halves

Заводской номер: 009251050 Количество на модель:
009251050
56

Номер детали на чертеже:

56

Coach bolt

Заводской номер: 009048171 Количество на модель:
009048171
57

Номер детали на чертеже:

57

Hex head bolt

Заводской номер: 009010421 Количество на модель:
009010421
57

Номер детали на чертеже:

57

Hex head bolt

Заводской номер: 009010481 Количество на модель:
009010481
57

Номер детали на чертеже:

57

Hex head bolt

Заводской номер: 009006220 Количество на модель:
009006220
