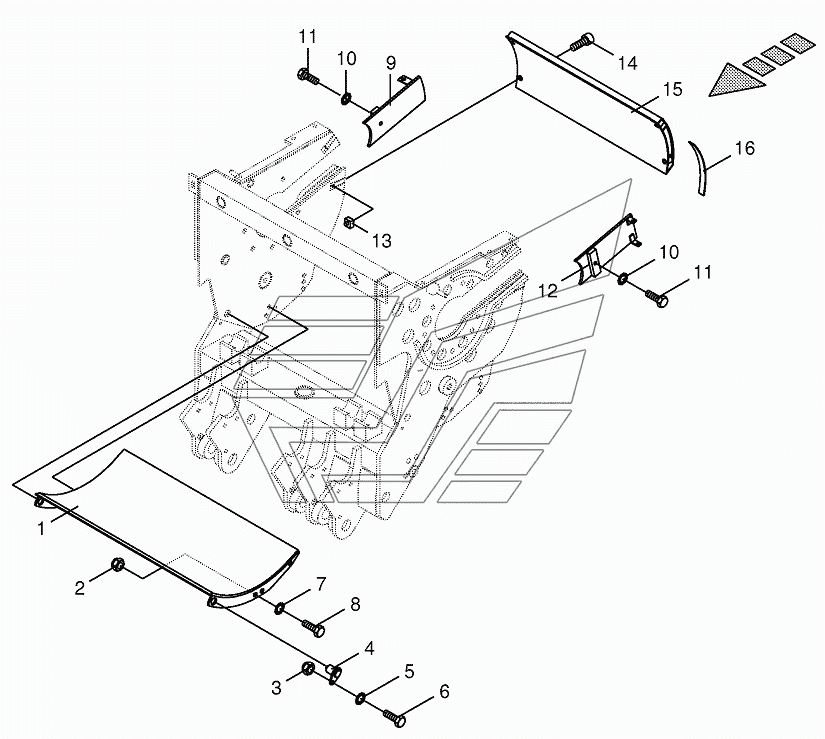

Chopping drum support - mounting parts BIG-X-650. Каталог 2013г.

Chopping drum support BIG-X-650 Chopping drum BIG-X-650

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Floor plate

Заводской номер: 002158240 Количество на модель:
002158240
2

Номер детали на чертеже:

2

Locknut

Заводской номер: 009087161 Количество на модель:
009087161
3

Номер детали на чертеже:

3

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
4

Номер детали на чертеже:

4

Pin

Заводской номер: 002163751 Количество на модель:
002163751
5

Номер детали на чертеже:

5

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
6

Номер детали на чертеже:

6

Hex head bolt

Заводской номер: 009006170 Количество на модель:
009006170
7

Номер детали на чертеже:

7

Detent edged washer

Заводской номер: 009099121 Количество на модель:
009099121
8

Номер детали на чертеже:

8

Hex head bolt

Заводской номер: 009011321 Количество на модель:
009011321
9

Номер детали на чертеже:

9

Slot cover-right

Заводской номер: 002167971 Количество на модель:
002167971
10

Номер детали на чертеже:

10

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
11

Номер детали на чертеже:

11

Hex head bolt

Заводской номер: 009006570 Количество на модель:
009006570
12

Номер детали на чертеже:

12

Slot cover-left

Заводской номер: 002167961 Количество на модель:
002167961
13

Номер детали на чертеже:

13

Threaded piece

Заводской номер: 002282850 Количество на модель:
002282850
14

Номер детали на чертеже:

14

Allen screw

Заводской номер: 009031470 Количество на модель:
009031470
15

Номер детали на чертеже:

15

Cover plate

Заводской номер: 002173263 Количество на модель:
002173263
16

Номер детали на чертеже:

16

Self-adhesive sealing strip-Id.-no.= 1m

Заводской номер: 009401220 Количество на модель:
009401220
