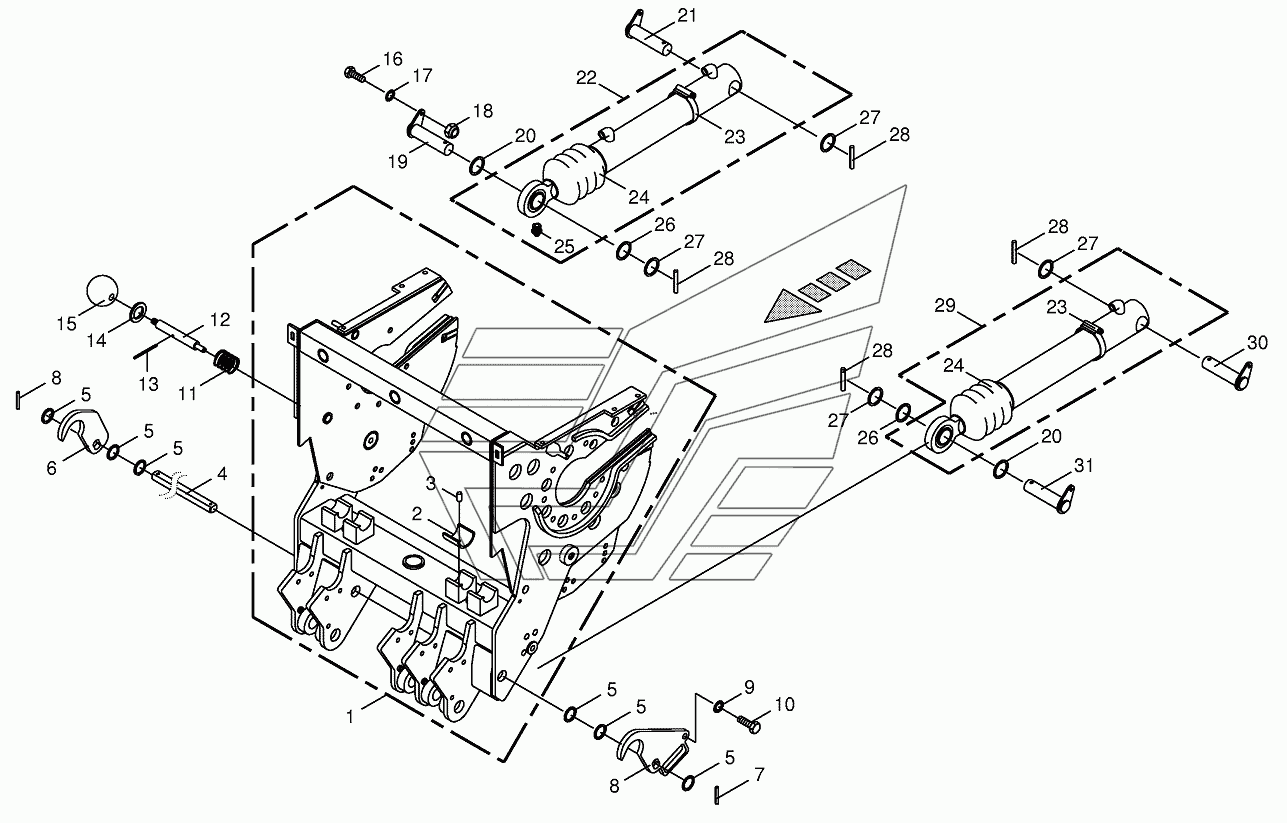

Chopping drum support BIG-X-650. Каталог 2013г.

Chopping aggregate -cpl. BIG-X-650 Chopping drum support - mounting parts BIG-X-650

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Base frame

Заводской номер: 002164013 Количество на модель:
002164013
2

Номер детали на чертеже:

2

Sliding bushing

Заводской номер: 002216411 Количество на модель:
002216411
3

Номер детали на чертеже:

3

Grooved pin

Заводской номер: 009131810 Количество на модель:
009131810
4

Номер детали на чертеже:

4

Shaft

Заводской номер: 002178031 Количество на модель:
002178031
5

Номер детали на чертеже:

5

Supporting disc

Заводской номер: 009107271 Количество на модель:
009107271
6

Номер детали на чертеже:

6

Hook

Заводской номер: 002178023 Количество на модель:
002178023
7

Номер детали на чертеже:

7

Roll pin

Заводской номер: 009126721 Количество на модель:
009126721
8

Номер детали на чертеже:

8

Hook

Заводской номер: 002178003 Количество на модель:
002178003
9

Номер детали на чертеже:

9

Detent edged washer

Заводской номер: 009099121 Количество на модель:
009099121
10

Номер детали на чертеже:

10

Hex head bolt

Заводской номер: 009006760 Количество на модель:
009006760
11

Номер детали на чертеже:

11

Pressure spring

Заводской номер: 002700400 Количество на модель:
002700400
12

Номер детали на чертеже:

12

Safety pin

Заводской номер: 002163992 Количество на модель:
002163992
13

Номер детали на чертеже:

13

Roll pin

Заводской номер: 009126182 Количество на модель:
009126182
14

Номер детали на чертеже:

14

Washer

Заводской номер: 002280311 Количество на модель:
002280311
15

Номер детали на чертеже:

15

Ball knob

Заводской номер: 009195090 Количество на модель:
009195090
16

Номер детали на чертеже:

16

Hex head bolt

Заводской номер: 009006380 Количество на модель:
009006380
17

Номер детали на чертеже:

17

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
18

Номер детали на чертеже:

18

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
19

Номер детали на чертеже:

19

Pin

Заводской номер: 002171153 Количество на модель:
002171153
20

Номер детали на чертеже:

20

Shim ring

Заводской номер: 009108850 Количество на модель:
009108850
21

Номер детали на чертеже:

21

Pin

Заводской номер: 002164711 Количество на модель:
002164711
22

Номер детали на чертеже:

22

Hydraulic cylinder

Заводской номер: 009185251 Количество на модель:
009185251
22

Номер детали на чертеже:

22

Sealing set

Заводской номер: 009188070 Количество на модель:
009188070
23

Номер детали на чертеже:

23

Tube clip

Заводской номер: 009240040 Количество на модель:
009240040
23

Номер детали на чертеже:

23

Tube clip

Заводской номер: 009240050 Количество на модель:
009240050
23

Номер детали на чертеже:

23

Tube clip

Заводской номер: 009240070 Количество на модель:
009240070
24

Номер детали на чертеже:

24

Bellows

Заводской номер: 009187980 Количество на модель:
009187980
25

Номер детали на чертеже:

25

Grease niple

Заводской номер: 009192020 Количество на модель:
009192020
26

Номер детали на чертеже:

26

Washer

Заводской номер: 001442385 Количество на модель:
001442385
27

Номер детали на чертеже:

27

Washer

Заводской номер: 009106611 Количество на модель:
009106611
28

Номер детали на чертеже:

28

Roll pin

Заводской номер: 009126482 Количество на модель:
009126482
29

Номер детали на чертеже:

29

Hydraulic cylinder

Заводской номер: 002171142 Количество на модель:
002171142
29

Номер детали на чертеже:

29

Sealing set

Заводской номер: 009187012 Количество на модель:
009187012
30

Номер детали на чертеже:

30

Pin

Заводской номер: 002144300 Количество на модель:
002144300
31

Номер детали на чертеже:

31

Pin

Заводской номер: 002144290 Количество на модель:
002144290
