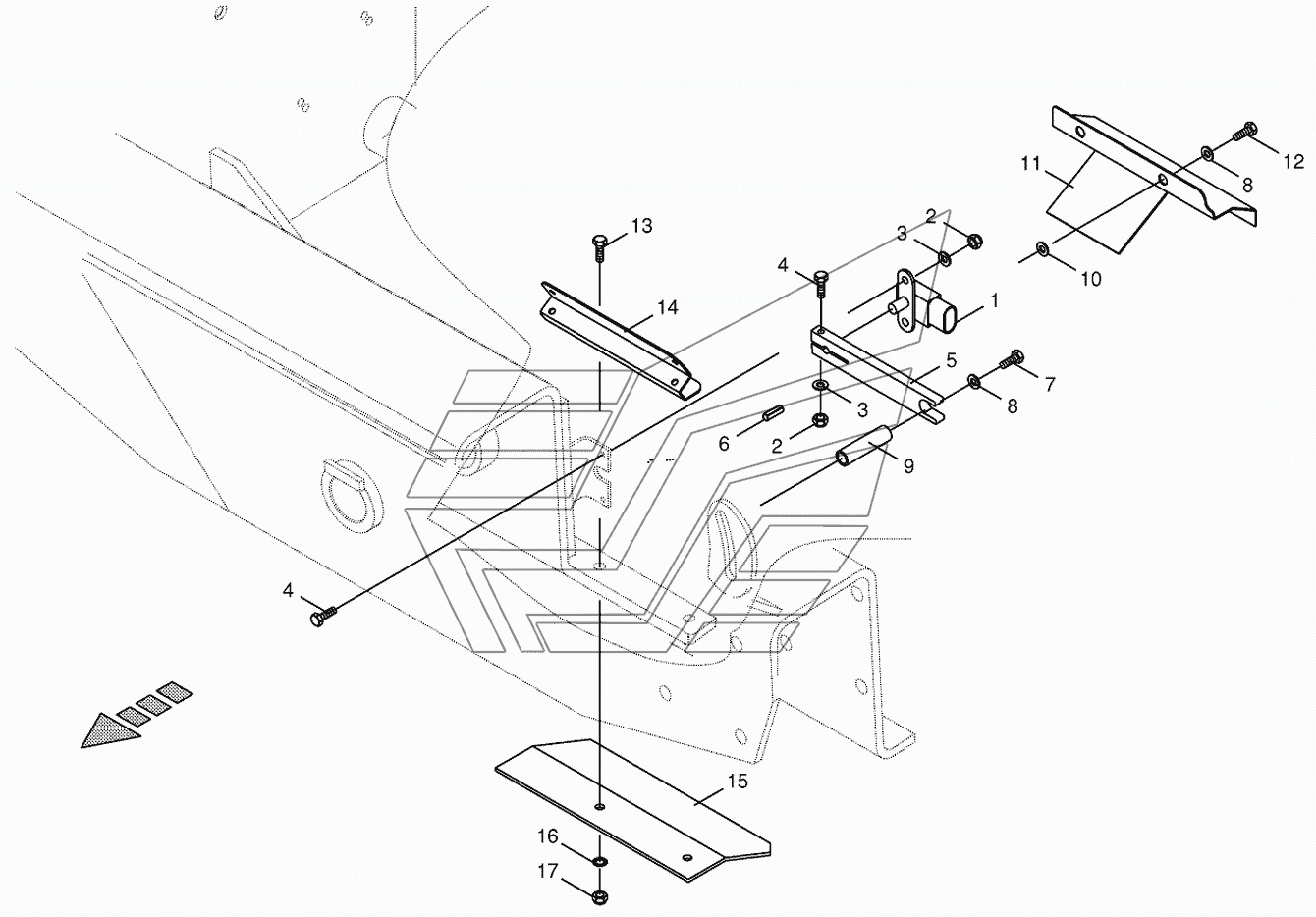

Angle sensor-Pivoting frame BIG-X-500. Каталог 2010г.

Lateral flotation system/Locking mech. BIG-X-500 Chopping drum support BIG-X-500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hall sensor

Заводской номер: 003031460 Количество на модель:
003031460
2

Номер детали на чертеже:

2

Hex nut

Заводской номер: 009080061 Количество на модель:
009080061
3

Номер детали на чертеже:

3

Washer

Заводской номер: 009103250 Количество на модель:
009103250
4

Номер детали на чертеже:

4

Hex head bolt

Заводской номер: 009002460 Количество на модель:
009002460
5

Номер детали на чертеже:

5

Lever

Заводской номер: 002174962 Количество на модель:
002174962
6

Номер детали на чертеже:

6

Roll pin

Заводской номер: 009125440 Количество на модель:
009125440
7

Номер детали на чертеже:

7

Hex head bolt

Заводской номер: 009010081 Количество на модель:
009010081
8

Номер детали на чертеже:

8

Washer

Заводской номер: 009104140 Количество на модель:
009104140
9

Номер детали на чертеже:

9

Bushing

Заводской номер: 002174971 Количество на модель:
002174971
10

Номер детали на чертеже:

10

Washer

Заводской номер: 009103611 Количество на модель:
009103611
11

Номер детали на чертеже:

11

Cover plate

Заводской номер: 200226590 Количество на модель:
200226590
12

Номер детали на чертеже:

12

Hex head bolt

Заводской номер: 009006380 Количество на модель:
009006380
13

Номер детали на чертеже:

13

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
14

Номер детали на чертеже:

14

Cable guard

Заводской номер: 002158651 Количество на модель:
002158651
15

Номер детали на чертеже:

15

Guard plate

Заводской номер: 002155940 Количество на модель:
002155940
16

Номер детали на чертеже:

16

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
17

Номер детали на чертеже:

17

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
