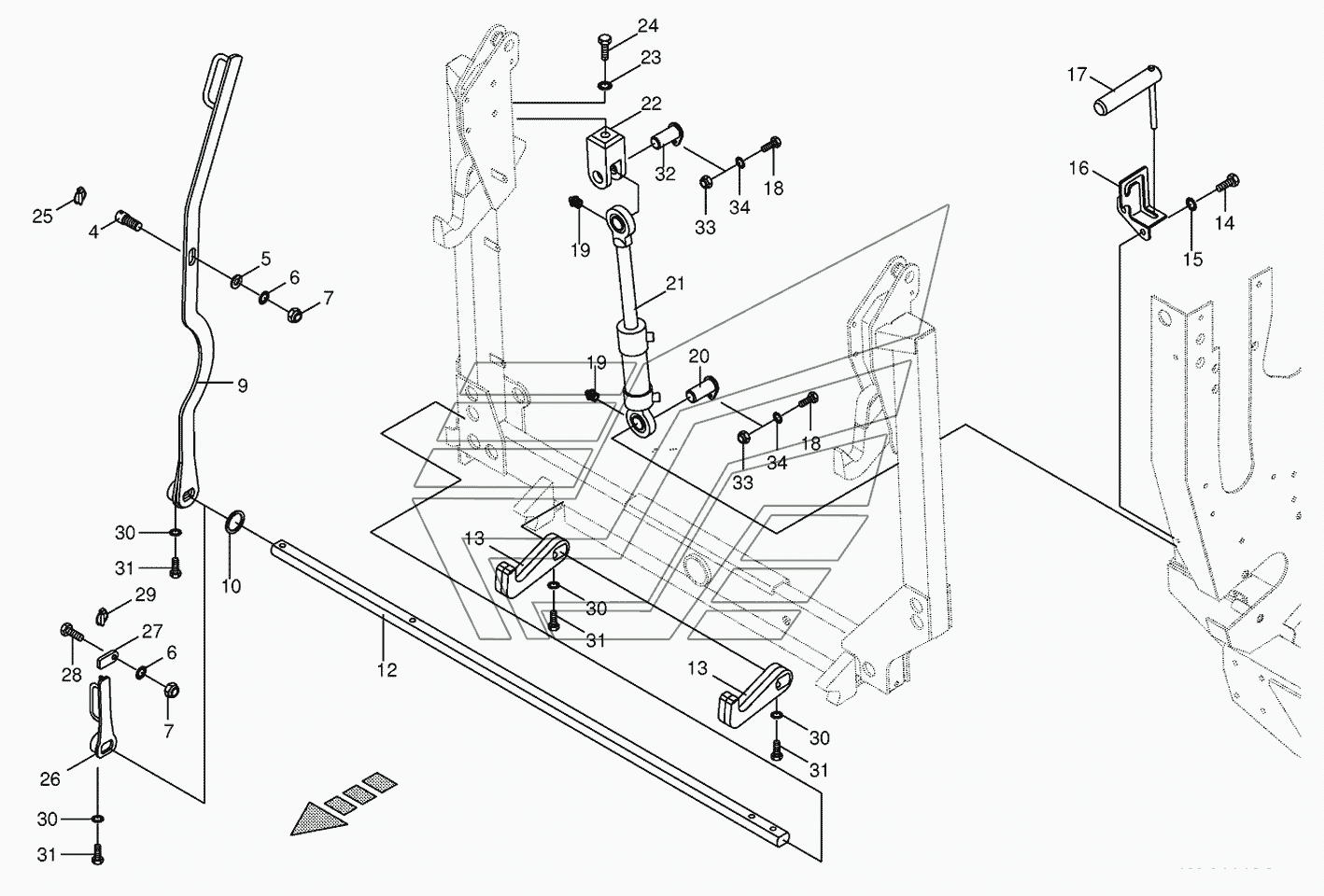

Lateral flotation system/Locking mech. BIG-X-500. Каталог 2010г.

Lateral flotation system BIG-X-500 Angle sensor-Pivoting frame BIG-X-500

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sealing set

Заводской номер: 270064970 Количество на модель:
270064970
4

Номер детали на чертеже:

4

Screw

Заводской номер: 002651970 Количество на модель:
002651970
5

Номер детали на чертеже:

5

Washer

Заводской номер: 009103031 Количество на модель:
009103031
6

Номер детали на чертеже:

6

Detent edged washer

Заводской номер: 009099121 Количество на модель:
009099121
7

Номер детали на чертеже:

7

Locknut

Заводской номер: 009087190 Количество на модель:
009087190
9

Номер детали на чертеже:

9

Stop lever

Заводской номер: 200241970 Количество на модель:
200241970
10

Номер детали на чертеже:

10

Supporting disc

Заводской номер: 009107271 Количество на модель:
009107271
12

Номер детали на чертеже:

12

Locking bar

Заводской номер: 200241930 Количество на модель:
200241930
12

Номер детали на чертеже:

12

Locking bar-for tyres

Заводской номер: 200244440 Количество на модель:
200244440
13

Номер детали на чертеже:

13

Hook

Заводской номер: 200242070 Количество на модель:
200242070
14

Номер детали на чертеже:

14

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
15

Номер детали на чертеже:

15

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
16

Номер детали на чертеже:

16

Guide

Заводской номер: 002175071 Количество на модель:
002175071
17

Номер детали на чертеже:

17

Pin

Заводской номер: 002175042 Количество на модель:
002175042
18

Номер детали на чертеже:

18

Hex head bolt

Заводской номер: 009006390 Количество на модель:
009006390
19

Номер детали на чертеже:

19

Grease niple

Заводской номер: 009191080 Количество на модель:
009191080
20

Номер детали на чертеже:

20

Pin

Заводской номер: 202203330 Количество на модель:
202203330
21

Номер детали на чертеже:

21

Hydraulic cylinder

Заводской номер: 002171211 Количество на модель:
002171211
22

Номер детали на чертеже:

22

Retainer

Заводской номер: 202203300 Количество на модель:
202203300
23

Номер детали на чертеже:

23

Detent edged washer

Заводской номер: 009099131 Количество на модель:
009099131
24

Номер детали на чертеже:

24

Hex head bolt

Заводской номер: 009003740 Количество на модель:
009003740
25

Номер детали на чертеже:

25

Linch pin

Заводской номер: 009170061 Количество на модель:
009170061
26

Номер детали на чертеже:

26

Stop lever-optional

Заводской номер: 200241980 Количество на модель:
200241980
27

Номер детали на чертеже:

27

Support-optional

Заводской номер: 200241650 Количество на модель:
200241650
28

Номер детали на чертеже:

28

Hex head bolt

Заводской номер: 009006750 Количество на модель:
009006750
29

Номер детали на чертеже:

29

Linch pin

Заводской номер: 009170122 Количество на модель:
009170122
30

Номер детали на чертеже:

30

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
31

Номер детали на чертеже:

31

Hex head bolt

Заводской номер: 009008372 Количество на модель:
009008372
33

Номер детали на чертеже:

33

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
34

Номер детали на чертеже:

34

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
