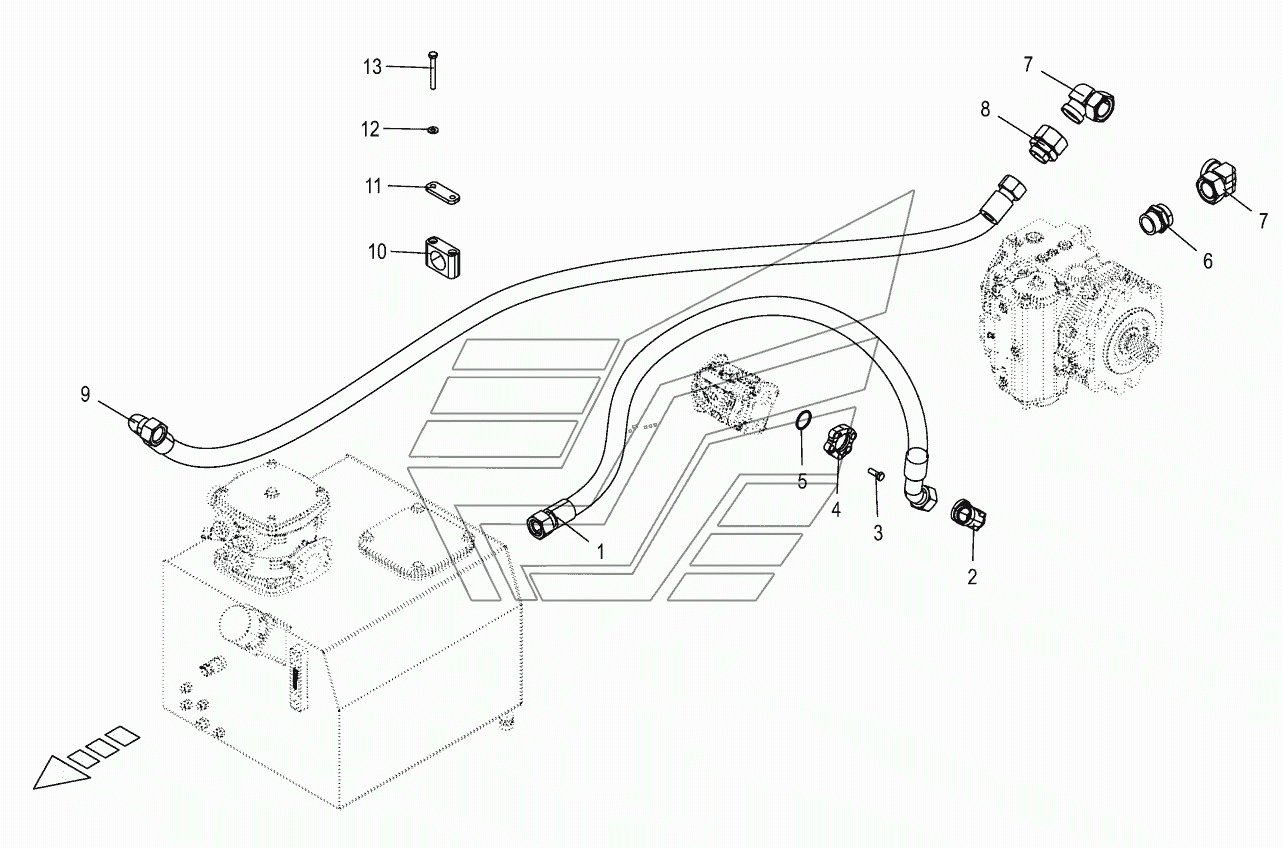

Suction line BIG-X-480. Каталог 2016г.

Return lines - two-wheel drive 847800 - 932000 BIG-X-480 Parts - two-wheel drive BIG-X-480

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hyd. Hose

Заводской номер: 270127050 Количество на модель: 1
270127050
1
2

Номер детали на чертеже:

2

SAE-flange adapter

Заводской номер: 270006240 Количество на модель: 1
270006240
1
3

Номер детали на чертеже:

3

Нех hеаd bоlt

Заводской номер: 009002631 Количество на модель:
009002631
4

Номер детали на чертеже:

4

SAE-flange section-2 halves

Заводской номер: 009193651 Количество на модель: 1
009193651
1
5

Номер детали на чертеже:

5

O-ring

Заводской номер: 009376460 Количество на модель: 1
009376460
1
6

Номер детали на чертеже:

6

Screw-in support

Заводской номер: 900030110 Количество на модель: 1
900030110
1
7

Номер детали на чертеже:

7

Angle lug

Заводской номер: 270041990 Количество на модель: 2
270041990
2
8

Номер детали на чертеже:

8

Reducer fitting

Заводской номер: 009199260 Количество на модель: 1
009199260
1
9

Номер детали на чертеже:

9

Hyd. hose

Заводской номер: 270142730 Количество на модель: 1
270142730
1
10

Номер детали на чертеже:

10

Tube clamp-2 halves

Заводской номер: 009251060 Количество на модель: 2
009251060
2
11

Номер детали на чертеже:

11

Cover plate

Заводской номер: 009251251 Количество на модель: 2
009251251
2
12

Номер детали на чертеже:

12

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
13

Номер детали на чертеже:

13

Hex head bolt

Заводской номер: 900005750 Количество на модель:
900005750
