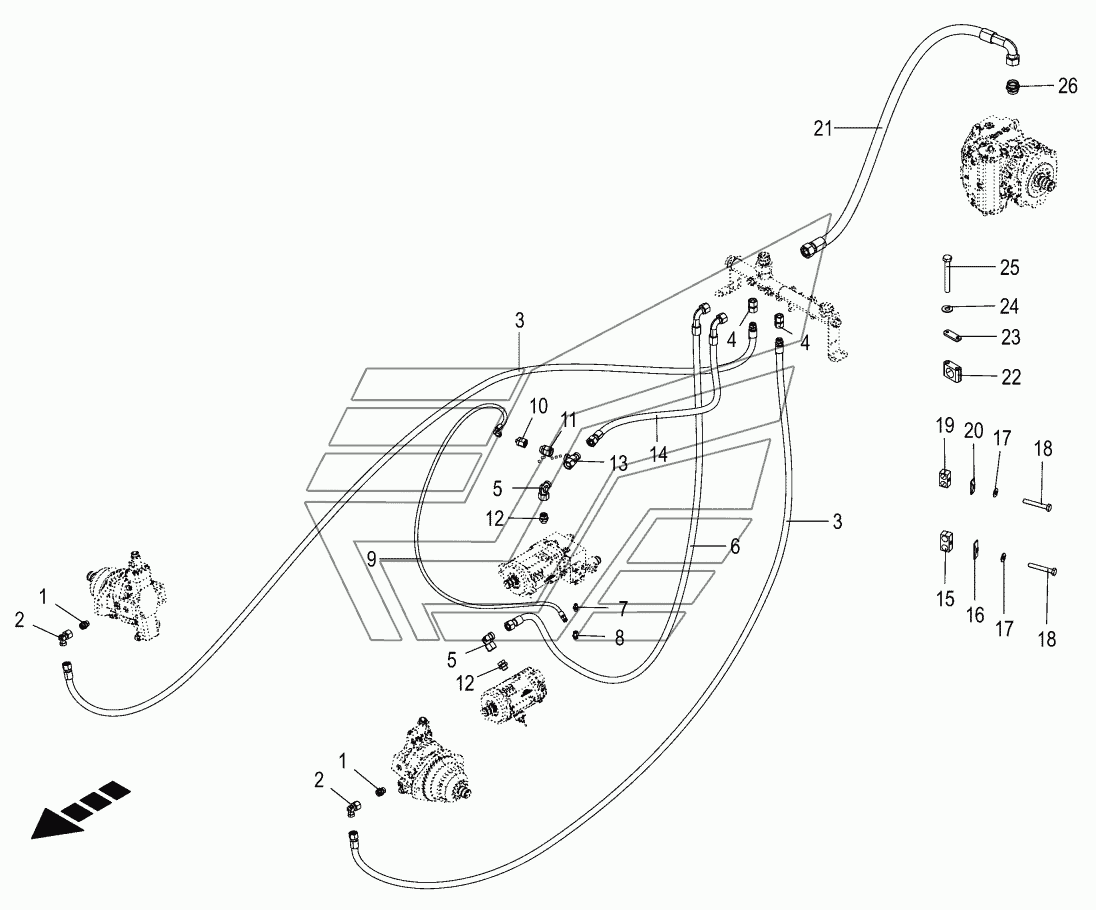

Return lines - two-wheel drive 847800 - 932000 BIG-X-480. Каталог 2016г.

Return lines - two-wheel drive 847800 - 932000 BIG-X-480 Suction line BIG-X-480

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Screw-in support

Заводской номер: 900029560 Количество на модель: 2
900029560
2
2

Номер детали на чертеже:

2

Angle lug

Заводской номер: 009211730 Количество на модель: 2
009211730
2
3

Номер детали на чертеже:

3

Hyd. hose

Заводской номер: 270142560 Количество на модель: 2
270142560
2
4

Номер детали на чертеже:

4

Double nipple

Заводской номер: 002307470 Количество на модель: 2
002307470
2
5

Номер детали на чертеже:

5

Lug

Заводской номер: 009197110 Количество на модель: 2
009197110
2
6

Номер детали на чертеже:

6

Hydraulic hose

Заводской номер: 270142670 Количество на модель: 1
270142670
1
7

Номер детали на чертеже:

7

Male connector

Заводской номер: 009199640 Количество на модель: 1
009199640
1
8

Номер детали на чертеже:

8

Angle lug

Заводской номер: 009199650 Количество на модель: 1
009199650
1
9

Номер детали на чертеже:

9

Hyd. hose

Заводской номер: 270124320 Количество на модель: 1
270124320
1
10

Номер детали на чертеже:

10

Reducer fitting

Заводской номер: 009199600 Количество на модель: 1
009199600
1
11

Номер детали на чертеже:

11

Reducer fitting

Заводской номер: 900000830 Количество на модель: 1
900000830
1
12

Номер детали на чертеже:

12

Male connector

Заводской номер: 900000840 Количество на модель: 2
900000840
2
13

Номер детали на чертеже:

13

Adjustable L connection

Заводской номер: 900000820 Количество на модель: 1
900000820
1
14

Номер детали на чертеже:

14

Hydraulic hose

Заводской номер: 270142650 Количество на модель: 1
270142650
1
15

Номер детали на чертеже:

15

Pipe clamp

Заводской номер: 270095180 Количество на модель: 2
270095180
2
16

Номер детали на чертеже:

16

Cover plate

Заводской номер: 270075490 Количество на модель: 2
270075490
2
17

Номер детали на чертеже:

17

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
18

Номер детали на чертеже:

18

Hex head bolt

Заводской номер: 009010461 Количество на модель:
009010461
19

Номер детали на чертеже:

19

Pair of pipe clamps

Заводской номер: 270101830 Количество на модель: 4
270101830
4
20

Номер детали на чертеже:

20

Cover plate

Заводской номер: 009251440 Количество на модель: 4
009251440
4
21

Номер детали на чертеже:

21

Hyd. hose

Заводской номер: 270123820 Количество на модель: 1
270123820
1
22

Номер детали на чертеже:

22

Pipe clamp

Заводской номер: 270128140 Количество на модель: 1
270128140
1
23

Номер детали на чертеже:

23

Cover plate

Заводской номер: 009251251 Количество на модель: 1
009251251
1
24

Номер детали на чертеже:

24

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
25

Номер детали на чертеже:

25

Hex head bolt

Заводской номер: 009014380 Количество на модель:
009014380
26

Номер детали на чертеже:

26

Screw-in support

Заводской номер: 900030100 Количество на модель: 1
900030100
1
