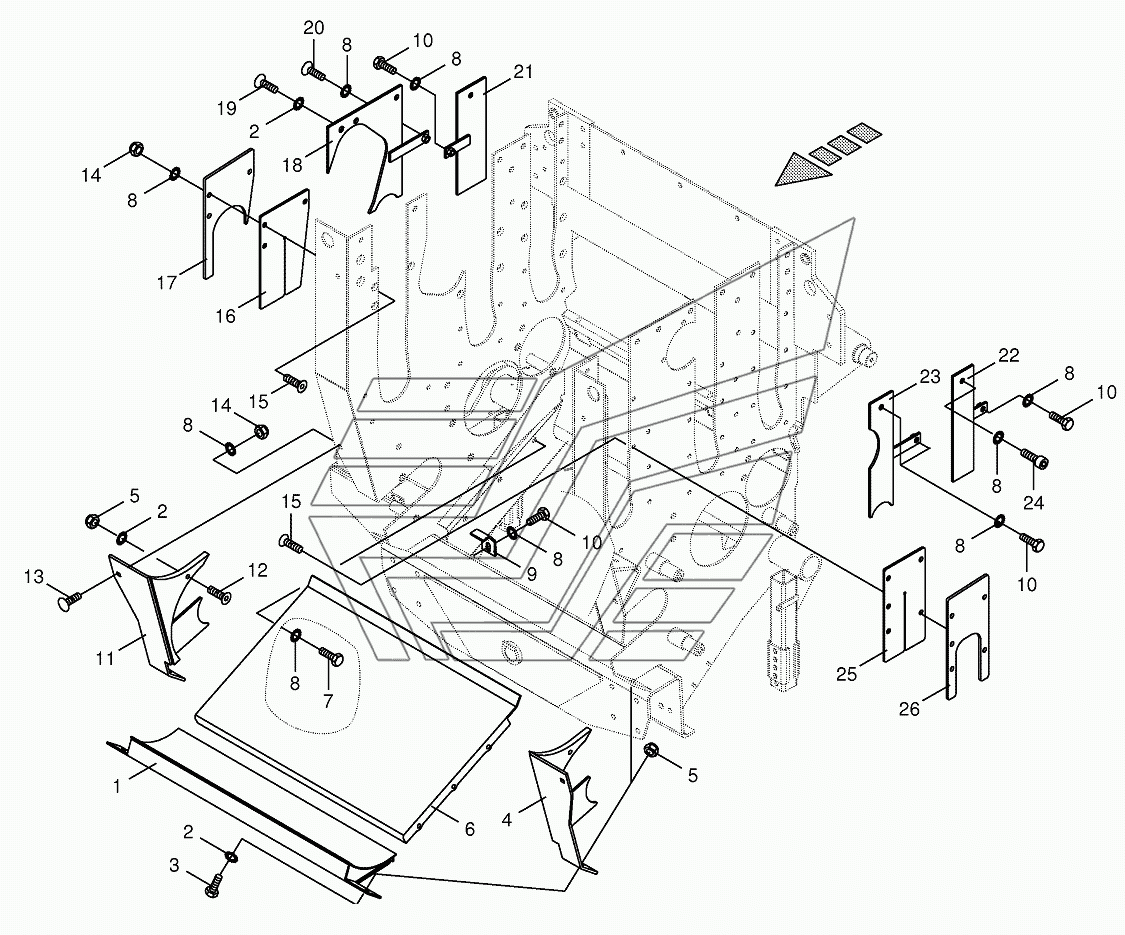

Grain collecting plate/slotted cover BIG-X-1100. Каталог 2016г.

Feeder Housing with support foot BIG-X-1100 Lower feed rollers BIG-X-1100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Grain collecting plate-front

Заводской номер: 200227250 Количество на модель:
200227250
2

Номер детали на чертеже:

2

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
3

Номер детали на чертеже:

3

Hex head bolt

Заводской номер: 009006570 Количество на модель:
009006570
4

Номер детали на чертеже:

4

Slot cover-below left

Заводской номер: 200226481 Количество на модель:
200226481
5

Номер детали на чертеже:

5

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
6

Номер детали на чертеже:

6

Grain collecting plate-back

Заводской номер: 200227200 Количество на модель:
200227200
7

Номер детали на чертеже:

7

Hex head bolt

Заводской номер: 009006360 Количество на модель:
009006360
8

Номер детали на чертеже:

8

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
9

Номер детали на чертеже:

9

Angle

Заводской номер: 200227210 Количество на модель:
200227210
10

Номер детали на чертеже:

10

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
11

Номер детали на чертеже:

11

Slot cover-below right

Заводской номер: 200226441 Количество на модель:
200226441
12

Номер детали на чертеже:

12

Countersunkscrew

Заводской номер: 009040653 Количество на модель:
009040653
13

Номер детали на чертеже:

13

Coach bolt

Заводской номер: 009047451 Количество на модель:
009047451
14

Номер детали на чертеже:

14

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
15

Номер детали на чертеже:

15

Countersunkscrew

Заводской номер: 009040490 Количество на модель:
009040490
15

Номер детали на чертеже:

15

Countersunkscrew

Заводской номер: 009040433 Количество на модель:
009040433
16

Номер детали на чертеже:

16

Cover-Rubber

Заводской номер: 002166121 Количество на модель:
002166121
17

Номер детали на чертеже:

17

Plate-right

Заводской номер: 002166100 Количество на модель:
002166100
18

Номер детали на чертеже:

18

Slot cover-right middle top

Заводской номер: 002162900 Количество на модель:
002162900
19

Номер детали на чертеже:

19

Fillister head screw

Заводской номер: 009051782 Количество на модель:
009051782
20

Номер детали на чертеже:

20

Coach bolt

Заводской номер: 009051542 Количество на модель:
009051542
21

Номер детали на чертеже:

21

Slot cover-right back top

Заводской номер: 002163111 Количество на модель:
002163111
22

Номер детали на чертеже:

22

Slot cover-left back top

Заводской номер: 002163120 Количество на модель:
002163120
23

Номер детали на чертеже:

23

Slot cover-left middle top

Заводской номер: 002163131 Количество на модель:
002163131
24

Номер детали на чертеже:

24

Allen screw

Заводской номер: 009031061 Количество на модель:
009031061
25

Номер детали на чертеже:

25

Cover-Rubber

Заводской номер: 002166131 Количество на модель:
002166131
26

Номер детали на чертеже:

26

Plate-left

Заводской номер: 002166111 Количество на модель:
002166111
