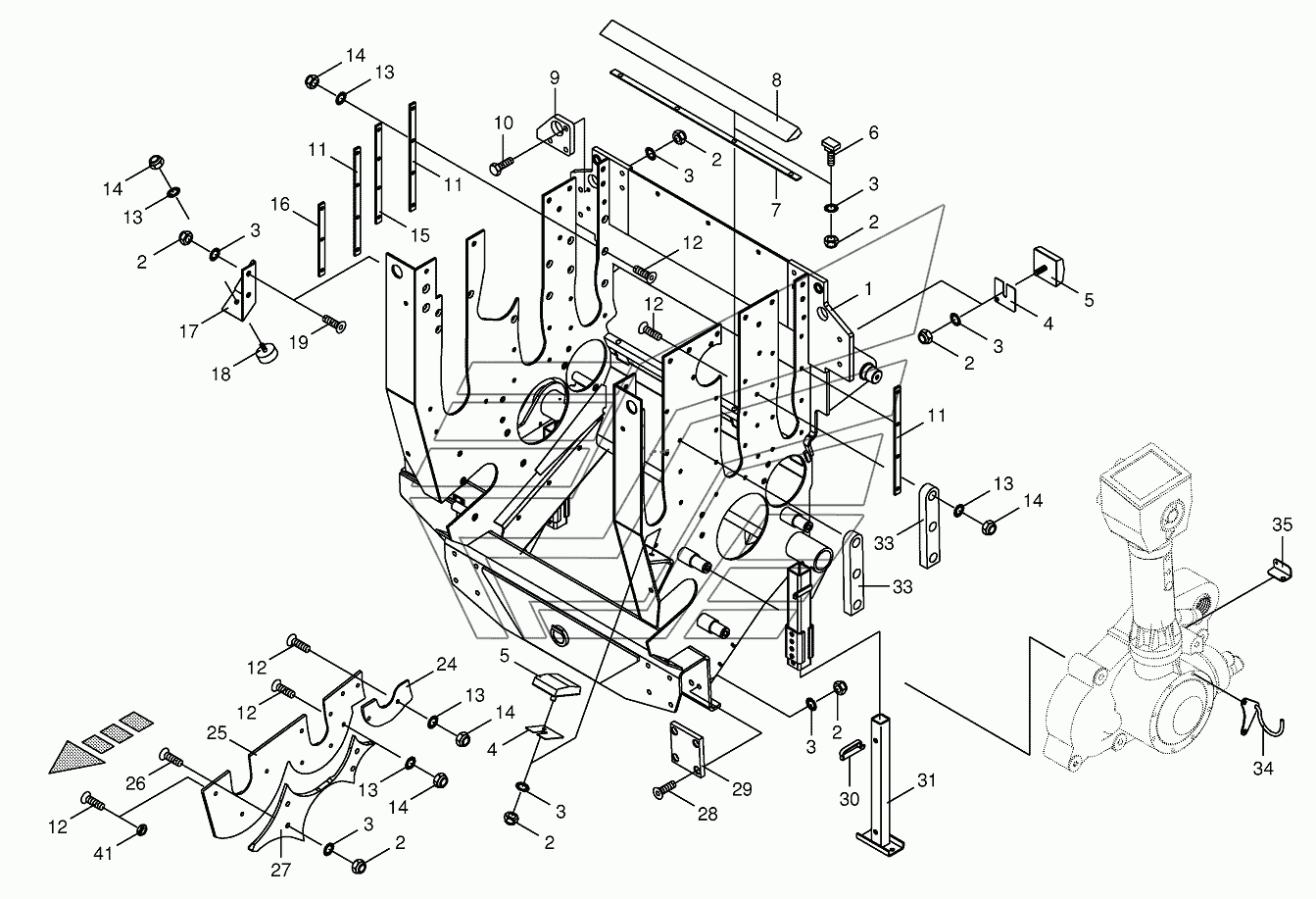

Feeder Housing with support foot BIG-X-1100. Каталог 2016г.

Feeder BIG-X-1100 Grain collecting plate/slotted cover BIG-X-1100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Base frame

Заводской номер: 200226963 Количество на модель:
200226963
2

Номер детали на чертеже:

2

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
3

Номер детали на чертеже:

3

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
4

Номер детали на чертеже:

4

Enclosure

Заводской номер: 002175111 Количество на модель:
002175111
5

Номер детали на чертеже:

5

Rubber pad

Заводской номер: 009242180 Количество на модель:
009242180
6

Номер детали на чертеже:

6

T-slot bolt

Заводской номер: 900003440 Количество на модель:
900003440
7

Номер детали на чертеже:

7

Spacer bar

Заводской номер: 200237040 Количество на модель:
200237040
8

Номер детали на чертеже:

8

Stripper

Заводской номер: 200243571 Количество на модель:
200243571
9

Номер детали на чертеже:

9

Limit stop-back right

Заводской номер: 002166420 Количество на модель:
002166420
10

Номер детали на чертеже:

10

Hex head bolt

Заводской номер: 009006560 Количество на модель:
009006560
11

Номер детали на чертеже:

11

Guide

Заводской номер: 200232730 Количество на модель:
200232730
12

Номер детали на чертеже:

12

Countersunkscrew

Заводской номер: 009040433 Количество на модель:
009040433
12

Номер детали на чертеже:

12

Countersunkscrew

Заводской номер: 009040101 Количество на модель:
009040101
12

Номер детали на чертеже:

12

Countersunkscrew

Заводской номер: 009040453 Количество на модель:
009040453
12

Номер детали на чертеже:

12

Countersunkscrew

Заводской номер: 009040473 Количество на модель:
009040473
13

Номер детали на чертеже:

13

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
14

Номер детали на чертеже:

14

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
15

Номер детали на чертеже:

15

Guide

Заводской номер: 200232740 Количество на модель:
200232740
16

Номер детали на чертеже:

16

Guide

Заводской номер: 200232750 Количество на модель:
200232750
17

Номер детали на чертеже:

17

Limit stop-left front

Заводской номер: 200229910 Количество на модель:
200229910
17

Номер детали на чертеже:

17

Limit stop-right front

Заводской номер: 002166411 Количество на модель:
002166411
18

Номер детали на чертеже:

18

Rubber pad

Заводской номер: 009242601 Количество на модель:
009242601
19

Номер детали на чертеже:

19

Countersunkscrew

Заводской номер: 009040622 Количество на модель:
009040622
24

Номер детали на чертеже:

24

Wearing plate-back right, HD

Заводской номер: 200233400 Количество на модель:
200233400
24

Номер детали на чертеже:

24

Wearing plate-back left, HD

Заводской номер: 200233410 Количество на модель:
200233410
24

Номер детали на чертеже:

24

Wearing plate-back right

Заводской номер: 200226530 Количество на модель:
200226530
24

Номер детали на чертеже:

24

Wearing plate-back left

Заводской номер: 200226540 Количество на модель:
200226540
25

Номер детали на чертеже:

25

Wearing plate-left front

Заводской номер: 200226500 Количество на модель:
200226500
25

Номер детали на чертеже:

25

Wearing plate-right front

Заводской номер: 200226490 Количество на модель:
200226490
26

Номер детали на чертеже:

26

Countersunkscrew

Заводской номер: 009040653 Количество на модель:
009040653
27

Номер детали на чертеже:

27

Formed part-right

Заводской номер: 200232691 Количество на модель:
200232691
27

Номер детали на чертеже:

27

Formed part-left

Заводской номер: 200232681 Количество на модель:
200232681
28

Номер детали на чертеже:

28

Countersunkscrew

Заводской номер: 009040640 Количество на модель:
009040640
29

Номер детали на чертеже:

29

Sliding plate

Заводской номер: 002213381 Количество на модель:
002213381
30

Номер детали на чертеже:

30

Spring stick bolt

Заводской номер: 009170130 Количество на модель:
009170130
31

Номер детали на чертеже:

31

Telescope stand

Заводской номер: 002178562 Количество на модель:
002178562
33

Номер детали на чертеже:

33

Slide block

Заводской номер: 002163090 Количество на модель:
002163090
34

Номер детали на чертеже:

34

Pto drive shaft support

Заводской номер: 002178861 Количество на модель:
002178861
35

Номер детали на чертеже:

35

Angle

Заводской номер: 002163440 Количество на модель:
002163440
41

Номер детали на чертеже:

41

Hex nut-low form

Заводской номер: 009085000 Количество на модель:
009085000
