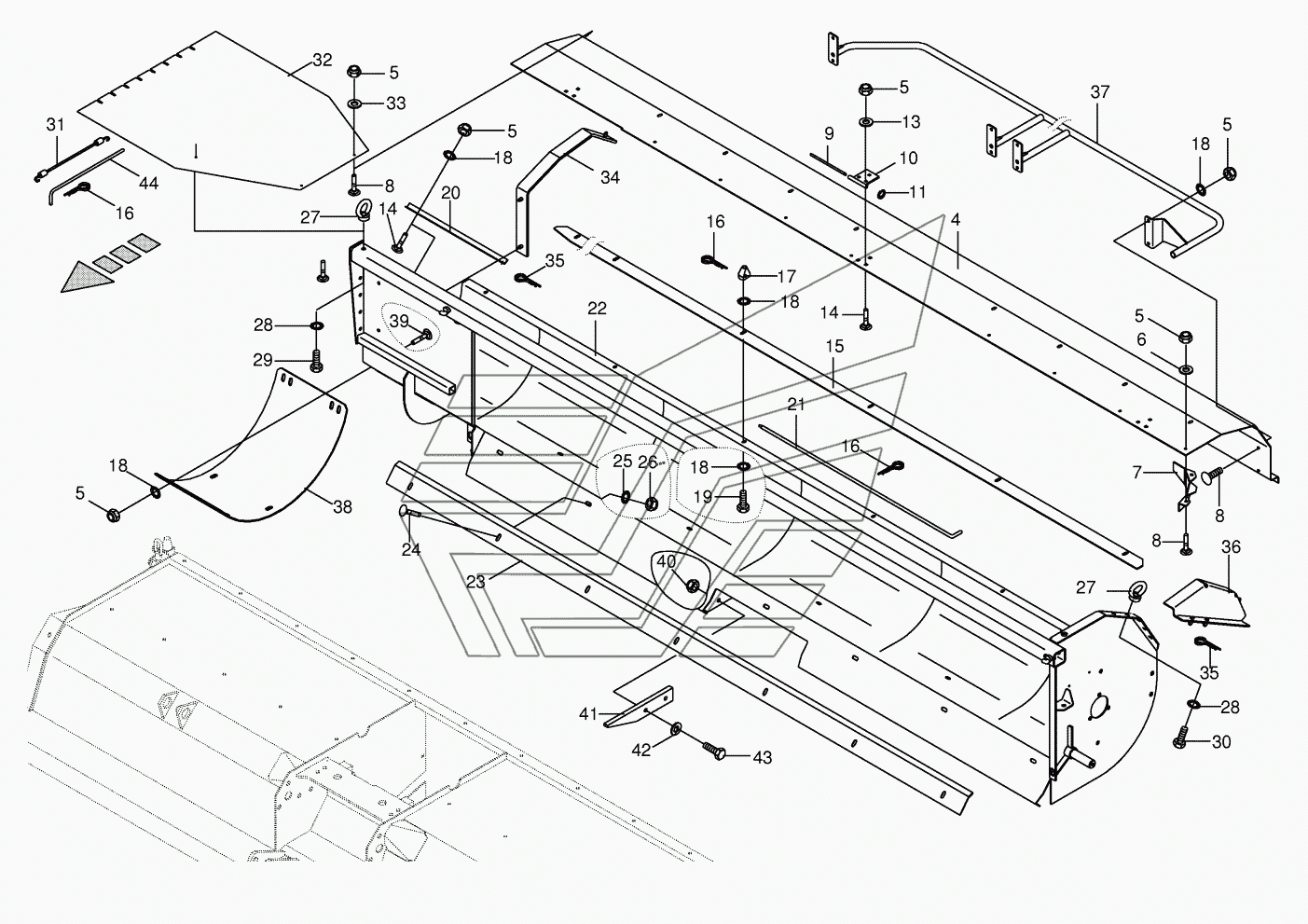

Auger trough/auger hood - left/right BIG-M-II. Каталог 2016г.

Baffle plate 700001 - 702000 BIG-M-II Hydraulic auger hood BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Auger hood-right

Заводской номер: 002322536 Количество на модель:
002322536
4

Номер детали на чертеже:

4

Auger hood-left

Заводской номер: 002322526 Количество на модель:
002322526
5

Номер детали на чертеже:

5

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
6

Номер детали на чертеже:

6

Washer

Заводской номер: 009104130 Количество на модель:
009104130
7

Номер детали на чертеже:

7

Baffle-right

Заводской номер: 002322731 Количество на модель: 8
002322731
8
7

Номер детали на чертеже:

7

Baffle-left

Заводской номер: 002322721 Количество на модель: 8
002322721
8
8

Номер детали на чертеже:

8

Coach bolt

Заводской номер: 009049512 Количество на модель:
009049512
9

Номер детали на чертеже:

9

Hinge pin

Заводской номер: 002820290 Количество на модель:
002820290
10

Номер детали на чертеже:

10

Hinge plate

Заводской номер: 002313250 Количество на модель:
002313250
11

Номер детали на чертеже:

11

Lock washer

Заводской номер: 009115900 Количество на модель:
009115900
14

Номер детали на чертеже:

14

Coach bolt

Заводской номер: 009047312 Количество на модель:
009047312
15

Номер детали на чертеже:

15

Scraper plate-middle top

Заводской номер: 002336160 Количество на модель:
002336160
16

Номер детали на чертеже:

16

Spring clip

Заводской номер: 009171041 Количество на модель:
009171041
17

Номер детали на чертеже:

17

Tapered nut

Заводской номер: 002313380 Количество на модель:
002313380
18

Номер детали на чертеже:

18

Detent edged washer

Заводской номер: 009099081 Количество на модель:
009099081
19

Номер детали на чертеже:

19

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
20

Номер детали на чертеже:

20

Angle plate

Заводской номер: 002336170 Количество на модель:
002336170
21

Номер детали на чертеже:

21

Grip bar

Заводской номер: 002322881 Количество на модель:
002322881
22

Номер детали на чертеже:

22

Auger trough

Заводской номер: 002339300 Количество на модель:
002339300
22

Номер детали на чертеже:

22

Auger trough-right

Заводской номер: 002339310 Количество на модель:
002339310
23

Номер детали на чертеже:

23

Scraper plate-below

Заводской номер: 002336180 Количество на модель:
002336180
24

Номер детали на чертеже:

24

Coach bolt

Заводской номер: 009047512 Количество на модель:
009047512
25

Номер детали на чертеже:

25

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
26

Номер детали на чертеже:

26

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
27

Номер детали на чертеже:

27

Lifting eye nut

Заводской номер: 009095031 Количество на модель:
009095031
28

Номер детали на чертеже:

28

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
29

Номер детали на чертеже:

29

Hex head bolt

Заводской номер: 009014550 Количество на модель:
009014550
30

Номер детали на чертеже:

30

Hex head bolt

Заводской номер: 009006530 Количество на модель:
009006530
31

Номер детали на чертеже:

31

Tensioning rope

Заводской номер: 001511841 Количество на модель:
001511841
32

Номер детали на чертеже:

32

Stout cloth-right

Заводской номер: 002312831 Количество на модель:
002312831
32

Номер детали на чертеже:

32

Stout cloth-left

Заводской номер: 002312821 Количество на модель:
002312821
33

Номер детали на чертеже:

33

Washer

Заводской номер: 009106040 Количество на модель:
009106040
34

Номер детали на чертеже:

34

Panel

Заводской номер: 002323010 Количество на модель:
002323010
35

Номер детали на чертеже:

35

Spring clip

Заводской номер: 009171030 Количество на модель:
009171030
36

Номер детали на чертеже:

36

Support plate-right

Заводской номер: 002323030 Количество на модель:
002323030
36

Номер детали на чертеже:

36

Support plate-left

Заводской номер: 002323050 Количество на модель:
002323050
37

Номер детали на чертеже:

37

Guard-left

Заводской номер: 002332990 Количество на модель:
002332990
37

Номер детали на чертеже:

37

Guard-right

Заводской номер: 002333080 Количество на модель:
002333080
38

Номер детали на чертеже:

38

Extension

Заводской номер: 002322780 Количество на модель:
002322780
39

Номер детали на чертеже:

39

Coach bolt

Заводской номер: 009047300 Количество на модель:
009047300
41

Номер детали на чертеже:

41

Limit stop

Заводской номер: 002336490 Количество на модель:
002336490
43

Номер детали на чертеже:

43

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
44

Номер детали на чертеже:

44

Grip bar

Заводской номер: 002337790 Количество на модель:
002337790
