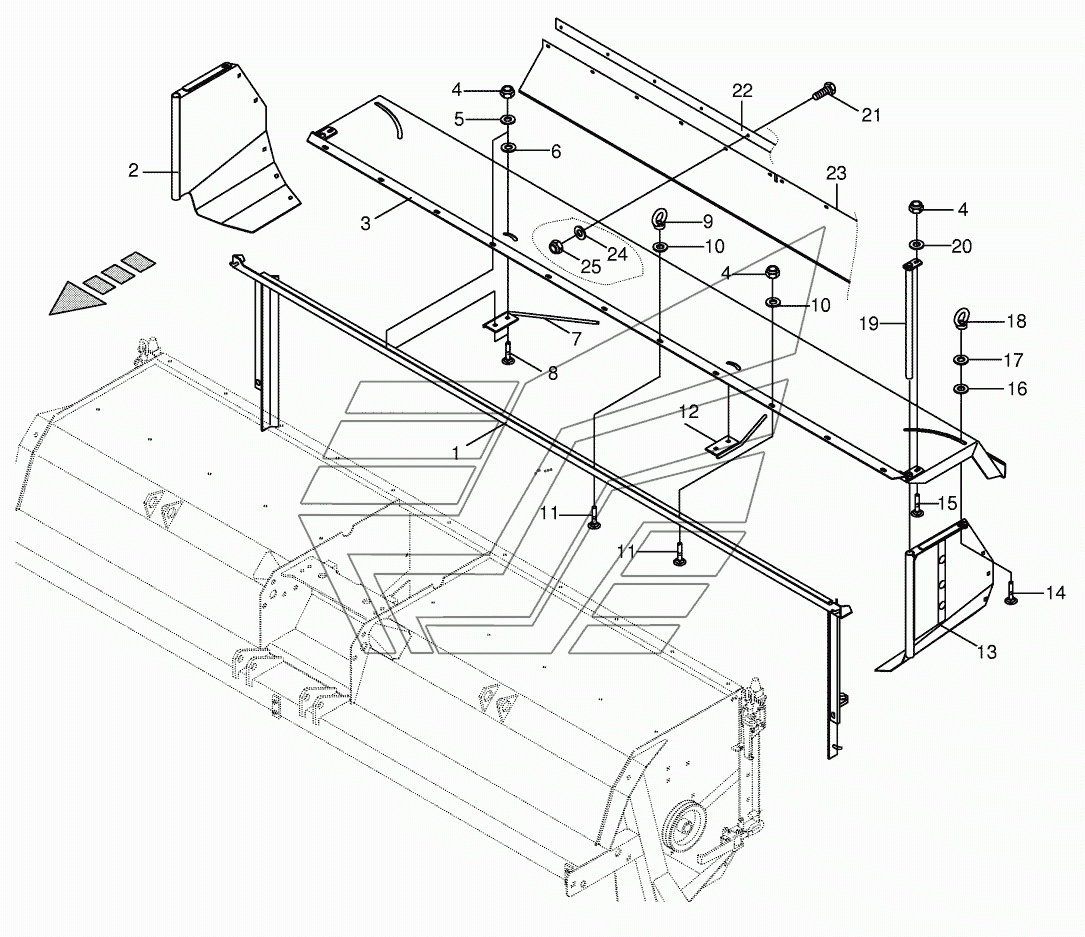

Baffle plate 700001 - 702000 BIG-M-II. Каталог 2016г.

Baffle plate 602801 - 700000 BIG-M-II Auger trough/auger hood - left/right BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Frame for buffle plates

Заводской номер: 002322801 Количество на модель:
002322801
2

Номер детали на чертеже:

2

Swath door-right

Заводской номер: 002321120 Количество на модель:
002321120
3

Номер детали на чертеже:

3

Baffle plate

Заводской номер: 002321041 Количество на модель:
002321041
4

Номер детали на чертеже:

4

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
5

Номер детали на чертеже:

5

Washer

Заводской номер: 009103530 Количество на модель:
009103530
6

Номер детали на чертеже:

6

Washer

Заводской номер: 009103400 Количество на модель:
009103400
7

Номер детали на чертеже:

7

Swather guide rod

Заводской номер: 002321811 Количество на модель:
002321811
8

Номер детали на чертеже:

8

Coach bolt

Заводской номер: 009048501 Количество на модель:
009048501
9

Номер детали на чертеже:

9

Lifting eye nut

Заводской номер: 009095020 Количество на модель:
009095020
10

Номер детали на чертеже:

10

Washer

Заводской номер: 009106431 Количество на модель:
009106431
11

Номер детали на чертеже:

11

Countersunkscrew

Заводской номер: 009040453 Количество на модель:
009040453
12

Номер детали на чертеже:

12

Swather guide rod

Заводской номер: 002321801 Количество на модель:
002321801
13

Номер детали на чертеже:

13

Swath door-left

Заводской номер: 002321110 Количество на модель:
002321110
14

Номер детали на чертеже:

14

Coach bolt

Заводской номер: 009048842 Количество на модель:
009048842
15

Номер детали на чертеже:

15

Coach bolt

Заводской номер: 009047541 Количество на модель:
009047541
16

Номер детали на чертеже:

16

Washer

Заводской номер: 009103470 Количество на модель:
009103470
17

Номер детали на чертеже:

17

Washer

Заводской номер: 009106090 Количество на модель:
009106090
18

Номер детали на чертеже:

18

Lifting eye nut

Заводской номер: 009095031 Количество на модель:
009095031
19

Номер детали на чертеже:

19

Hinged tube

Заводской номер: 002321200 Количество на модель:
002321200
20

Номер детали на чертеже:

20

Washer

Заводской номер: 009104140 Количество на модель:
009104140
21

Номер детали на чертеже:

21

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
22

Номер детали на чертеже:

22

Clamping strap

Заводской номер: 002321740 Количество на модель:
002321740
23

Номер детали на чертеже:

23

Plastic cloth

Заводской номер: 002321730 Количество на модель:
002321730
24

Номер детали на чертеже:

24

Washer

Заводской номер: 009104130 Количество на модель:
009104130
25

Номер детали на чертеже:

25

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
