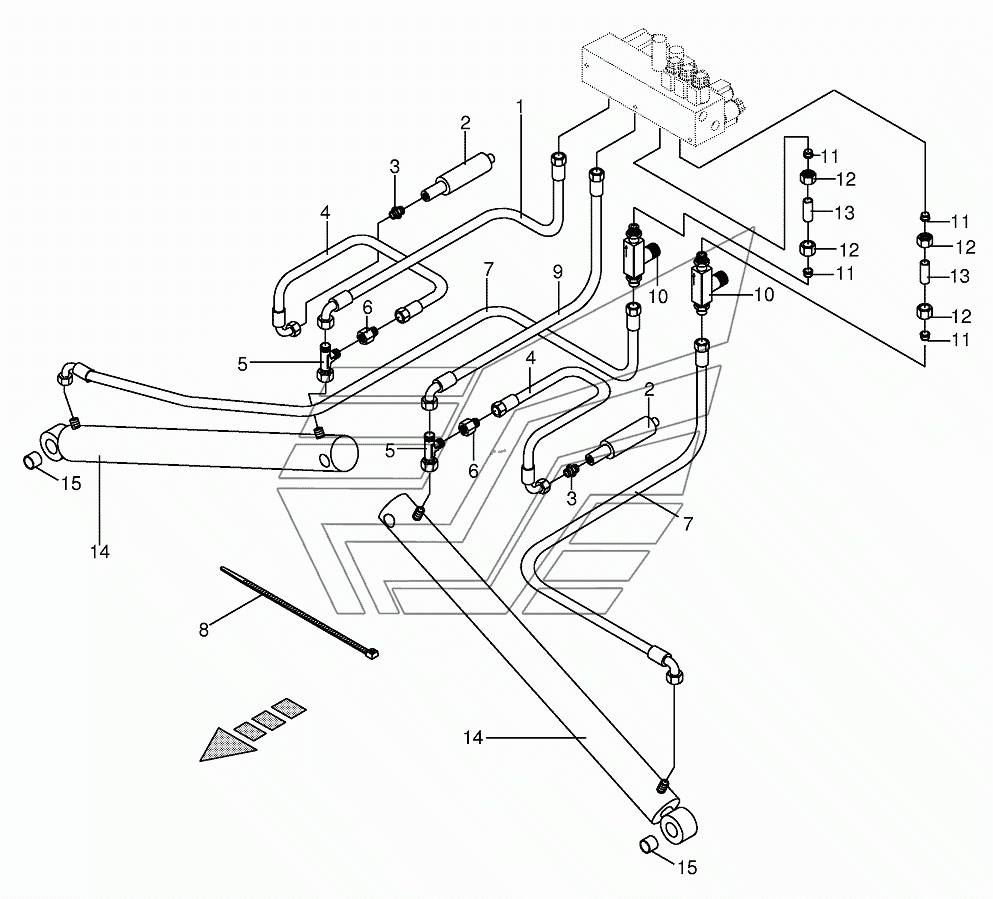

Hydraulics BIG-M-II. Каталог 2016г.

Hydraulics-front mower/hillside BIG-M-II Hydraulics BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sealing set

Заводской номер: 009187950 Количество на модель:
009187950
1

Номер детали на чертеже:

1

High pressure hose line

Заводской номер: 009209720 Количество на модель:
009209720
2

Номер детали на чертеже:

2

Hydraulic cylinder-Seal kit not available

Заводской номер: 002810250 Количество на модель:
002810250
3

Номер детали на чертеже:

3

Male connector

Заводской номер: 009210592 Количество на модель:
009210592
4

Номер детали на чертеже:

4

High pressure hose line

Заводской номер: 009209770 Количество на модель:
009209770
5

Номер детали на чертеже:

5

Adjustable L connection

Заводской номер: 009210791 Количество на модель:
009210791
6

Номер детали на чертеже:

6

Reducer fitting

Заводской номер: 009210831 Количество на модель:
009210831
7

Номер детали на чертеже:

7

High pressure hose line

Заводской номер: 009210041 Количество на модель:
009210041
8

Номер детали на чертеже:

8

Cable band

Заводской номер: 009226720 Количество на модель:
009226720
9

Номер детали на чертеже:

9

High pressure hose line

Заводской номер: 009209650 Количество на модель:
009209650
10

Номер детали на чертеже:

10

One-way restrictor

Заводской номер: 002296100 Количество на модель:
002296100
11

Номер детали на чертеже:

11

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
12

Номер детали на чертеже:

12

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
13

Номер детали на чертеже:

13

Double nipple

Заводской номер: 002307430 Количество на модель:
002307430
14

Номер детали на чертеже:

14

Hydraulic cylinder-incl. bushing

Заводской номер: 009184770 Количество на модель:
009184770
15

Номер детали на чертеже:

15

Bearing bush

Заводской номер: 009349630 Количество на модель:
009349630
Hydraulics-front mower/hillside BIG-M-II Hydraulics BIG-M-II
