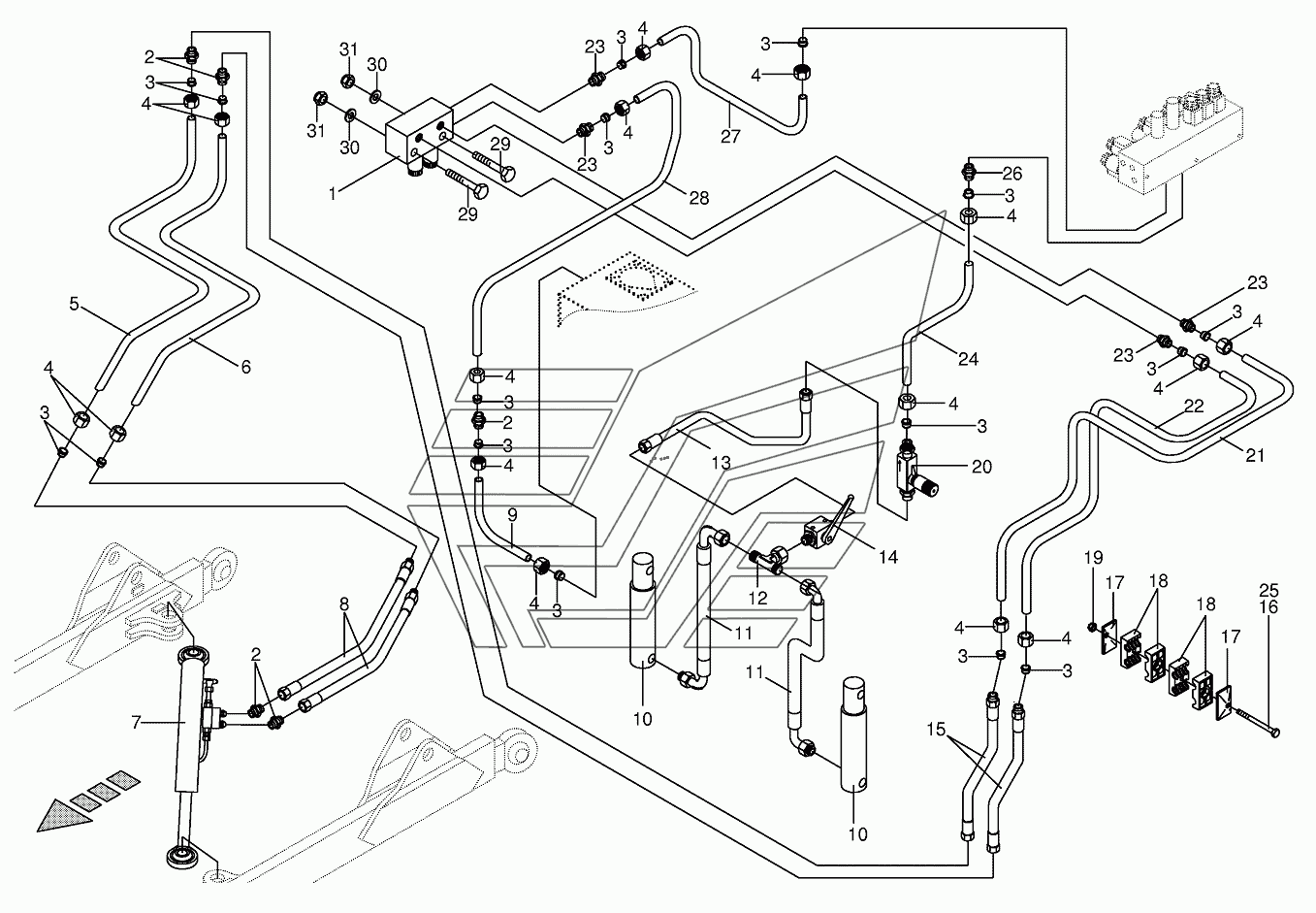

Hydraulics-front mower/hillside BIG-M-II. Каталог 2016г.

Working hydraulics-Mounting parts BIG-M-II Hydraulics BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sealing set

Заводской номер: 009187601 Количество на модель:
009187601

Номер детали на чертеже:

Sealing set

Заводской номер: 009187011 Количество на модель:
009187011
1

Номер детали на чертеже:

1

Valve block

Заводской номер: 002220760 Количество на модель:
002220760
2

Номер детали на чертеже:

2

Connector

Заводской номер: 009210541 Количество на модель:
009210541
3

Номер детали на чертеже:

3

Cutting ring

Заводской номер: 009210461 Количество на модель:
009210461
4

Номер детали на чертеже:

4

Nozzle disc cap

Заводской номер: 009212060 Количество на модель:
009212060
5

Номер детали на чертеже:

5

Hydraulic line

Заводской номер: 002332530 Количество на модель:
002332530
6

Номер детали на чертеже:

6

Hydraulic line

Заводской номер: 002332520 Количество на модель:
002332520
7

Номер детали на чертеже:

7

Hydraulic cylinder

Заводской номер: 009184700 Количество на модель:
009184700
8

Номер детали на чертеже:

8

High pressure hose line

Заводской номер: 009210020 Количество на модель:
009210020
9

Номер детали на чертеже:

9

Hydraulic line

Заводской номер: 002332590 Количество на модель:
002332590
10

Номер детали на чертеже:

10

Hydraulic cylinder

Заводской номер: 009184760 Количество на модель:
009184760
11

Номер детали на чертеже:

11

High pressure hose line

Заводской номер: 009212581 Количество на модель:
009212581
12

Номер детали на чертеже:

12

T connector

Заводской номер: 009210711 Количество на модель:
009210711
13

Номер детали на чертеже:

13

Hydraulic line

Заводской номер: 002332540 Количество на модель:
002332540
14

Номер детали на чертеже:

14

Ball cock

Заводской номер: 009211222 Количество на модель:
009211222
15

Номер детали на чертеже:

15

High pressure hose line

Заводской номер: 009209650 Количество на модель:
009209650
16

Номер детали на чертеже:

16

Hex head bolt

Заводской номер: 009002140 Количество на модель:
009002140
17

Номер детали на чертеже:

17

Cover plate

Заводской номер: 009251340 Количество на модель:
009251340
18

Номер детали на чертеже:

18

Tube clamp-2 halves

Заводской номер: 009251050 Количество на модель:
009251050
19

Номер детали на чертеже:

19

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
20

Номер детали на чертеже:

20

One-way restrictor

Заводской номер: 002296100 Количество на модель:
002296100
21

Номер детали на чертеже:

21

Hydraulic line

Заводской номер: 002331210 Количество на модель:
002331210
22

Номер детали на чертеже:

22

Hydraulic line

Заводской номер: 002330290 Количество на модель:
002330290
23

Номер детали на чертеже:

23

Male connector

Заводской номер: 009210602 Количество на модель:
009210602
24

Номер детали на чертеже:

24

Hydraulic line

Заводской номер: 002330330 Количество на модель:
002330330
25

Номер детали на чертеже:

25

Hex head bolt

Заводской номер: 009006170 Количество на модель:
009006170
26

Номер детали на чертеже:

26

Male connector

Заводской номер: 009210592 Количество на модель:
009210592
27

Номер детали на чертеже:

27

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002332551 Количество на модель:
002332551
28

Номер детали на чертеже:

28

Hydraulic line-incl. nozzle disc cap, cutting ring

Заводской номер: 002331220 Количество на модель:
002331220
29

Номер детали на чертеже:

29

Allen screw

Заводской номер: 009031161 Количество на модель:
009031161
30

Номер детали на чертеже:

30

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
31

Номер детали на чертеже:

31

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
