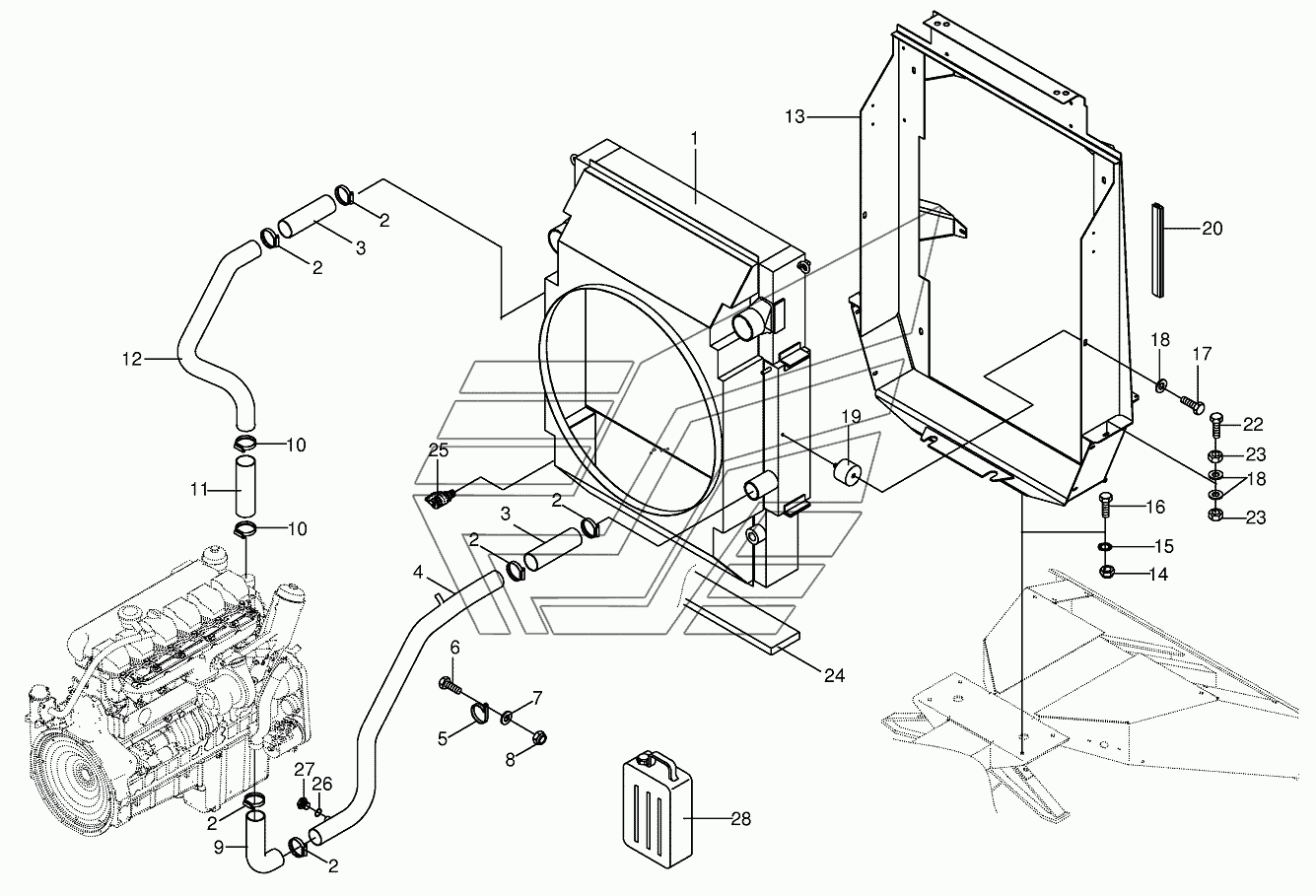

Cooling agent cooler/Radiator frame BIG-M-II. Каталог 2016г.

Fan drive BIG-M-II Hydraulic tank cpl. BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Combination cooler

Заводской номер: 002329000 Количество на модель:
002329000
2

Номер детали на чертеже:

2

Tube clip

Заводской номер: 009240050 Количество на модель:
009240050
3

Номер детали на чертеже:

3

Sleeve

Заводской номер: 002329581 Количество на модель:
002329581
4

Номер детали на чертеже:

4

Tube-Supply

Заводской номер: 002315962 Количество на модель:
002315962
5

Номер детали на чертеже:

5

Tube clamp

Заводской номер: 009240540 Количество на модель:
009240540
6

Номер детали на чертеже:

6

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
7

Номер детали на чертеже:

7

Washer

Заводской номер: 009104130 Количество на модель:
009104130
8

Номер детали на чертеже:

8

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
9

Номер детали на чертеже:

9

Bend

Заводской номер: 002329561 Количество на модель:
002329561
10

Номер детали на чертеже:

10

Tube clip

Заводской номер: 009240040 Количество на модель:
009240040
11

Номер детали на чертеже:

11

Sleeve

Заводской номер: 002329571 Количество на модель:
002329571
12

Номер детали на чертеже:

12

Tube-Return

Заводской номер: 002315951 Количество на модель:
002315951
13

Номер детали на чертеже:

13

Radiator frame

Заводской номер: 002316201 Количество на модель:
002316201
14

Номер детали на чертеже:

14

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
15

Номер детали на чертеже:

15

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
16

Номер детали на чертеже:

16

Hex head bolt

Заводской номер: 009006570 Количество на модель:
009006570
17

Номер детали на чертеже:

17

Hex head bolt

Заводской номер: 009002722 Количество на модель:
009002722
18

Номер детали на чертеже:

18

Washer

Заводской номер: 009104140 Количество на модель:
009104140
19

Номер детали на чертеже:

19

Rubber pad

Заводской номер: 009242220 Количество на модель: 6
009242220
6
20

Номер детали на чертеже:

20

Rubber profile-Id.-no.= 1m

Заводской номер: 009386951 Количество на модель:
009386951
22

Номер детали на чертеже:

22

Hex head bolt

Заводской номер: 009014350 Количество на модель:
009014350
23

Номер детали на чертеже:

23

Hex nut

Заводской номер: 009082120 Количество на модель:
009082120
24

Номер детали на чертеже:

24

Rubber

Заводской номер: 002315760 Количество на модель:
002315760
25

Номер детали на чертеже:

25

Connector f.mini-test equipm.

Заводской номер: 009208720 Количество на модель:
009208720
26

Номер детали на чертеже:

26

Gasket ring

Заводской номер: 009377210 Количество на модель:
009377210
27

Номер детали на чертеже:

27

Screw plug

Заводской номер: 009060071 Количество на модель:
009060071
28

Номер детали на чертеже:

28

Engine coling agent-Id.-no.=20ltr

Заводской номер: 009260370 Количество на модель: 20
009260370
20
