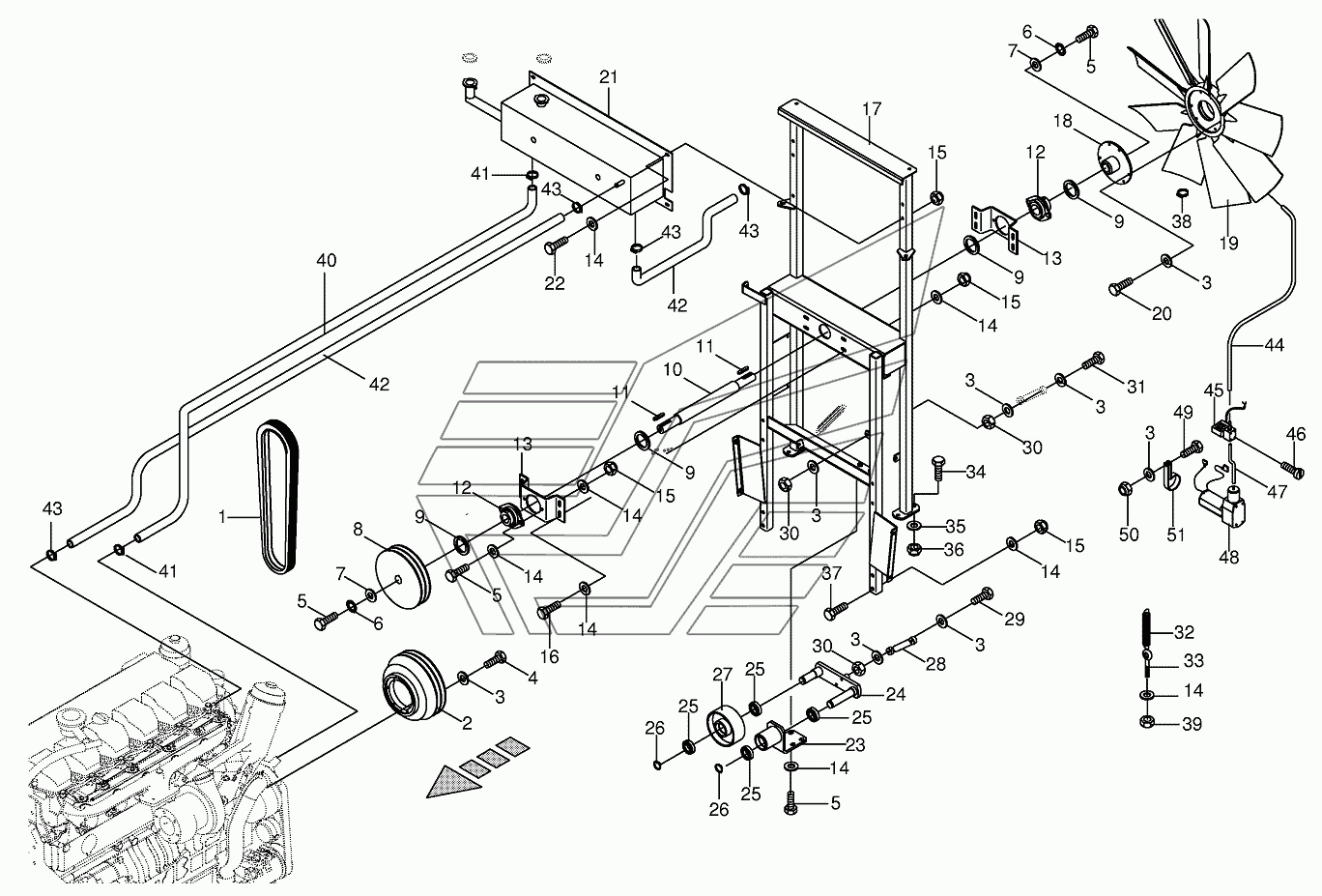

Fan drive BIG-M-II. Каталог 2016г.

Air filter installed BIG-M-II Cooling agent cooler/Radiator frame BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

V-belt

Заводской номер: 009215420 Количество на модель:
009215420
2

Номер детали на чертеже:

2

V-belt pulley

Заводской номер: 002316451 Количество на модель:
002316451
3

Номер детали на чертеже:

3

Washer

Заводской номер: 009104130 Количество на модель:
009104130
4

Номер детали на чертеже:

4

Hex head bolt

Заводской номер: 009002010 Количество на модель:
009002010
5

Номер детали на чертеже:

5

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
6

Номер детали на чертеже:

6

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
7

Номер детали на чертеже:

7

Washer

Заводской номер: 009106391 Количество на модель:
009106391
8

Номер детали на чертеже:

8

V-belt pulley

Заводской номер: 002316461 Количество на модель:
002316461
9

Номер детали на чертеже:

9

Shim ring

Заводской номер: 009111300 Количество на модель:
009111300
9

Номер детали на чертеже:

9

Shim ring

Заводской номер: 009111320 Количество на модель:
009111320
9

Номер детали на чертеже:

9

Shim ring

Заводской номер: 009111330 Количество на модель:
009111330
9

Номер детали на чертеже:

9

Shim ring

Заводской номер: 009111340 Количество на модель:
009111340
9

Номер детали на чертеже:

9

Shim ring

Заводской номер: 009111361 Количество на модель:
009111361
10

Номер детали на чертеже:

10

Shaft

Заводской номер: 002316491 Количество на модель:
002316491
11

Номер детали на чертеже:

11

Fit-in key

Заводской номер: 009151220 Количество на модель:
009151220
12

Номер детали на чертеже:

12

Flange bearing

Заводской номер: 009340040 Количество на модель:
009340040
13

Номер детали на чертеже:

13

Support

Заводской номер: 002316361 Количество на модель:
002316361
14

Номер детали на чертеже:

14

Washer

Заводской номер: 009104140 Количество на модель:
009104140
15

Номер детали на чертеже:

15

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
16

Номер детали на чертеже:

16

Hex head bolt

Заводской номер: 009006380 Количество на модель:
009006380
17

Номер детали на чертеже:

17

Ventilator base frame

Заводской номер: 002316300 Количество на модель:
002316300
18

Номер детали на чертеже:

18

Hub

Заводской номер: 002325371 Количество на модель:
002325371
19

Номер детали на чертеже:

19

Fan blade

Заводской номер: 009401201 Количество на модель:
009401201
20

Номер детали на чертеже:

20

Hex head bolt

Заводской номер: 009006140 Количество на модель:
009006140
21

Номер детали на чертеже:

21

Cooling agent header tank

Заводской номер: 002324910 Количество на модель:
002324910
22

Номер детали на чертеже:

22

Hex head bolt

Заводской номер: 009014360 Количество на модель:
009014360
23

Номер детали на чертеже:

23

Angle

Заводской номер: 002316481 Количество на модель:
002316481
24

Номер детали на чертеже:

24

Rocker

Заводской номер: 002316511 Количество на модель:
002316511
25

Номер детали на чертеже:

25

Grooved ball bearing

Заводской номер: 009305060 Количество на модель:
009305060
26

Номер детали на чертеже:

26

Circlip

Заводской номер: 009115360 Количество на модель:
009115360
27

Номер детали на чертеже:

27

Jockey pulley

Заводской номер: 002299420 Количество на модель:
002299420
28

Номер детали на чертеже:

28

Damper

Заводской номер: 002307640 Количество на модель:
002307640
29

Номер детали на чертеже:

29

Hex head bolt

Заводской номер: 009014211 Количество на модель:
009014211
30

Номер детали на чертеже:

30

Hex nut

Заводской номер: 009082100 Количество на модель:
009082100
31

Номер детали на чертеже:

31

Hex head bolt

Заводской номер: 009002640 Количество на модель:
009002640
32

Номер детали на чертеже:

32

Tension spring

Заводской номер: 002500674 Количество на модель:
002500674
33

Номер детали на чертеже:

33

Eye screw

Заводской номер: 009053370 Количество на модель:
009053370
34

Номер детали на чертеже:

34

Hex head bolt

Заводской номер: 009006570 Количество на модель:
009006570
35

Номер детали на чертеже:

35

Washer

Заводской номер: 009105061 Количество на модель:
009105061
36

Номер детали на чертеже:

36

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
37

Номер детали на чертеже:

37

Hex head bolt

Заводской номер: 009002871 Количество на модель:
009002871
38

Номер детали на чертеже:

38

Tube clip

Заводской номер: 009240011 Количество на модель:
009240011
39

Номер детали на чертеже:

39

Hex nut

Заводской номер: 009082120 Количество на модель:
009082120
40

Номер детали на чертеже:

40

Hose

Заводской номер: 002330930 Количество на модель:
002330930
41

Номер детали на чертеже:

41

Tube clip

Заводской номер: 009240450 Количество на модель:
009240450
42

Номер детали на чертеже:

42

Hose

Заводской номер: 002330950 Количество на модель:
002330950
44

Номер детали на чертеже:

44

Hose

Заводской номер: 009402420 Количество на модель:
009402420
45

Номер детали на чертеже:

45

Valve

Заводской номер: 009402390 Количество на модель:
009402390
46

Номер детали на чертеже:

46

Allen screw

Заводской номер: 009034030 Количество на модель:
009034030
47

Номер детали на чертеже:

47

Hose

Заводской номер: 009402410 Количество на модель:
009402410
48

Номер детали на чертеже:

48

Compressor

Заводской номер: 009402400 Количество на модель:
009402400
50

Номер детали на чертеже:

50

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
51

Номер детали на чертеже:

51

Tube clip w. rubber

Заводской номер: 009240390 Количество на модель:
009240390
