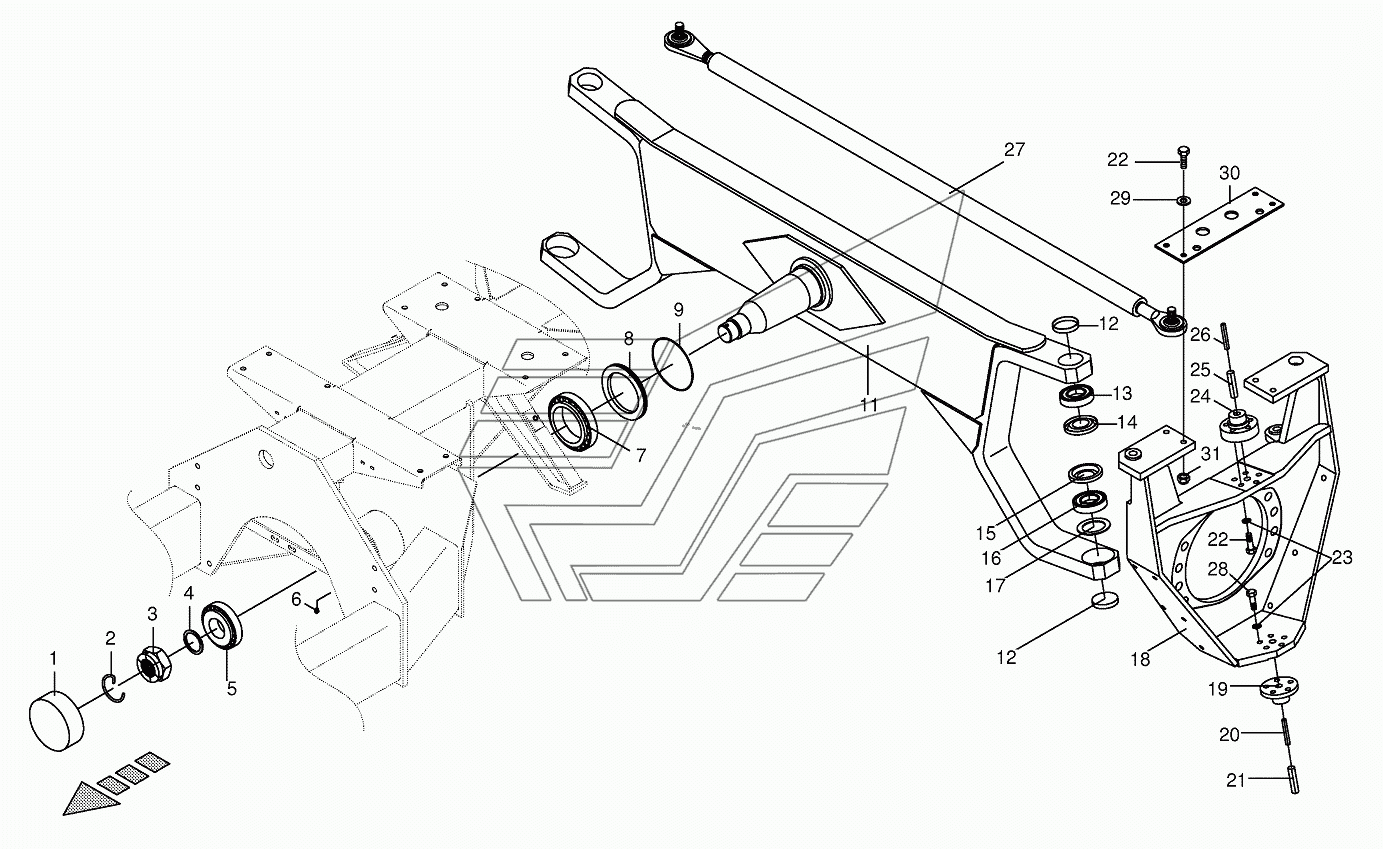

Steering axle installed BIG-M-II. Каталог 2016г.

Frame /axle BIG-M-II Leader /Box - left BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Guidance bolster-right

Заводской номер: 002292303 Количество на модель:
002292303
1

Номер детали на чертеже:

1

Protective cap

Заводской номер: 009250280 Количество на модель:
009250280
2

Номер детали на чертеже:

2

Circlip

Заводской номер: 004615251 Количество на модель:
004615251
3

Номер детали на чертеже:

3

Castellated nut

Заводской номер: 004615911 Количество на модель:
004615911
4

Номер детали на чертеже:

4

Supporting disc

Заводской номер: 009107010 Количество на модель:
009107010
5

Номер детали на чертеже:

5

Taper roller bearing

Заводской номер: 009321400 Количество на модель:
009321400
6

Номер детали на чертеже:

6

Grease niple

Заводской номер: 009191050 Количество на модель:
009191050
7

Номер детали на чертеже:

7

Taper roller bearing

Заводской номер: 009321870 Количество на модель:
009321870
8

Номер детали на чертеже:

8

O-ring holder

Заводской номер: 004611321 Количество на модель:
004611321
9

Номер детали на чертеже:

9

O-ring

Заводской номер: 009375460 Количество на модель:
009375460
11

Номер детали на чертеже:

11

Steering axle

Заводской номер: 002290307 Количество на модель:
002290307
12

Номер детали на чертеже:

12

Sealing cap

Заводской номер: 009252022 Количество на модель:
009252022
13

Номер детали на чертеже:

13

Angular ball bearing

Заводской номер: 009302240 Количество на модель:
009302240
14

Номер детали на чертеже:

14

Nilos-ring

Заводской номер: 009370100 Количество на модель:
009370100
15

Номер детали на чертеже:

15

Nilos-ring

Заводской номер: 009370110 Количество на модель:
009370110
16

Номер детали на чертеже:

16

Grооvеd bаll bеаring

Заводской номер: 009303260 Количество на модель:
009303260
17

Номер детали на чертеже:

17

Spring washer

Заводской номер: 009099240 Количество на модель:
009099240
18

Номер детали на чертеже:

18

Guidance bolster-left

Заводской номер: 002292293 Количество на модель:
002292293
19

Номер детали на чертеже:

19

Steering pin

Заводской номер: 002290050 Количество на модель:
002290050
20

Номер детали на чертеже:

20

Roll pin

Заводской номер: 009128480 Количество на модель:
009128480
21

Номер детали на чертеже:

21

Roll pin

Заводской номер: 009127182 Количество на модель:
009127182
22

Номер детали на чертеже:

22

Hex head bolt

Заводской номер: 009014510 Количество на модель:
009014510
23

Номер детали на чертеже:

23

Detent edged washer

Заводской номер: 009099101 Количество на модель:
009099101
24

Номер детали на чертеже:

24

Steering pin

Заводской номер: 002292441 Количество на модель:
002292441
25

Номер детали на чертеже:

25

Roll pin

Заводской номер: 009125270 Количество на модель:
009125270
26

Номер детали на чертеже:

26

Roll pin

Заводской номер: 009127211 Количество на модель:
009127211
27

Номер детали на чертеже:

27

Steering rod

Заводской номер: 009386650 Количество на модель:
009386650
28

Номер детали на чертеже:

28

Hex head bolt

Заводской номер: 009006570 Количество на модель:
009006570
29

Номер детали на чертеже:

29

Washer

Заводской номер: 009105061 Количество на модель:
009105061
30

Номер детали на чертеже:

30

Plate

Заводской номер: 002297941 Количество на модель:
002297941
31

Номер детали на чертеже:

31

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
