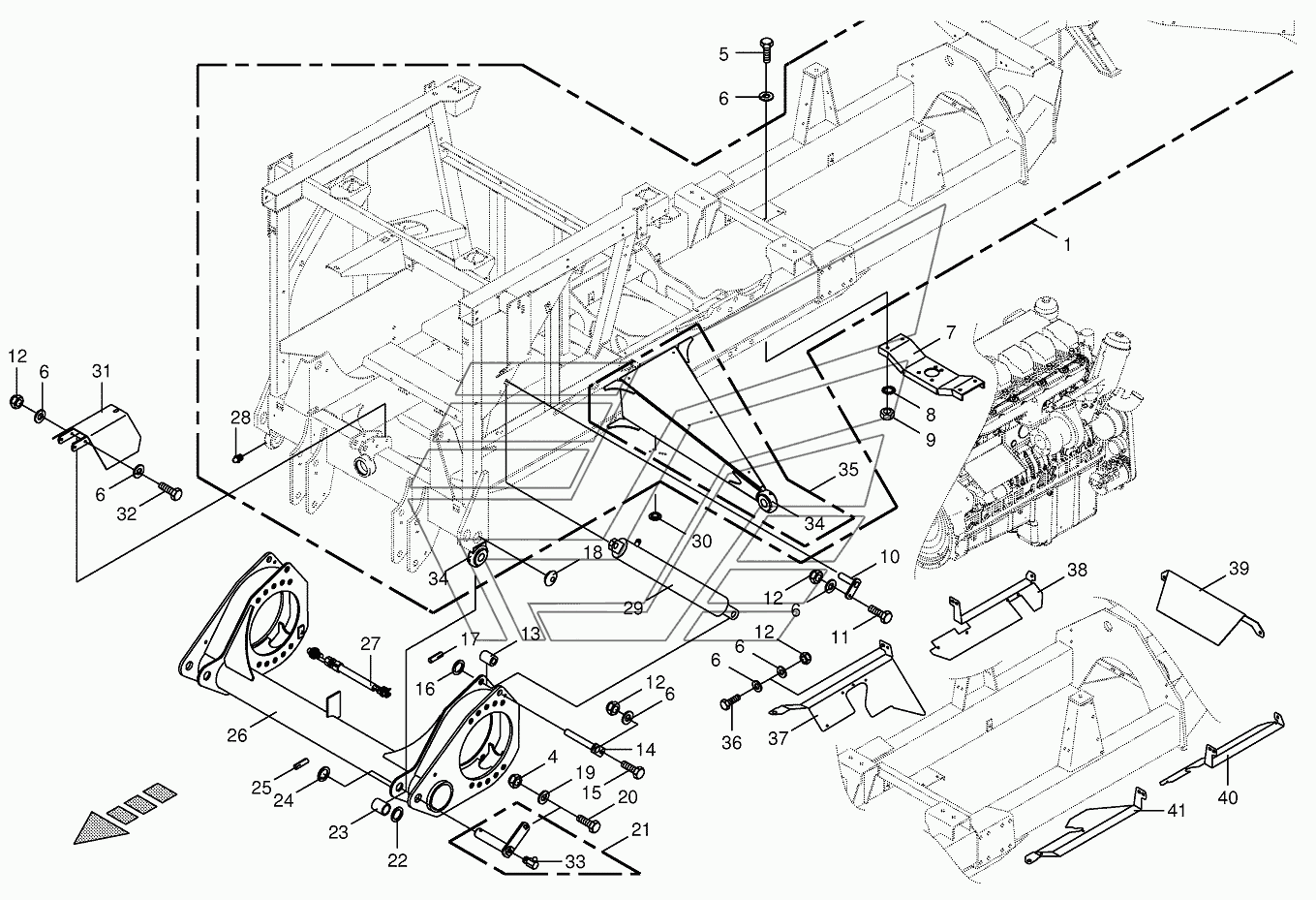

Frame /axle BIG-M-II. Каталог 2016г.

Tensioning device on central gearbox BIG-M-II Steering axle installed BIG-M-II

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Sealing set

Заводской номер: 009187832 Количество на модель:
009187832

Номер детали на чертеже:

Ball joint eye

Заводской номер: 270128630 Количество на модель: 1
270128630
1

Номер детали на чертеже:

Hydraulic cylinder

Заводской номер: 270006231 Количество на модель:
270006231
1

Номер детали на чертеже:

1

Frame

Заводской номер: 002328017 Количество на модель:
002328017
4

Номер детали на чертеже:

4

Locknut

Заводской номер: 009087010 Количество на модель:
009087010
5

Номер детали на чертеже:

5

Hex head bolt

Заводской номер: 009006360 Количество на модель:
009006360
6

Номер детали на чертеже:

6

Washer

Заводской номер: 009104140 Количество на модель:
009104140
7

Номер детали на чертеже:

7

Traverse

Заводской номер: 002326680 Количество на модель:
002326680
8

Номер детали на чертеже:

8

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
9

Номер детали на чертеже:

9

Hex nut

Заводской номер: 009082120 Количество на модель:
009082120
10

Номер детали на чертеже:

10

Pin

Заводской номер: 002308471 Количество на модель:
002308471
11

Номер детали на чертеже:

11

Hex head bolt

Заводской номер: 009006380 Количество на модель:
009006380
12

Номер детали на чертеже:

12

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
13

Номер детали на чертеже:

13

Bushing

Заводской номер: 001536080 Количество на модель:
001536080
14

Номер детали на чертеже:

14

Pin

Заводской номер: 002328684 Количество на модель:
002328684
15

Номер детали на чертеже:

15

Hex head bolt

Заводской номер: 009014310 Количество на модель:
009014310
16

Номер детали на чертеже:

16

Washer

Заводской номер: 009105141 Количество на модель:
009105141
17

Номер детали на чертеже:

17

Roll pin

Заводской номер: 009127142 Количество на модель:
009127142
18

Номер детали на чертеже:

18

Sealing plug

Заводской номер: 009250010 Количество на модель:
009250010
19

Номер детали на чертеже:

19

Washer

Заводской номер: 009105061 Количество на модель:
009105061
20

Номер детали на чертеже:

20

Hex head bolt

Заводской номер: 009006580 Количество на модель:
009006580
21

Номер детали на чертеже:

21

Pin

Заводской номер: 002328774 Количество на модель:
002328774
22

Номер детали на чертеже:

22

Shim ring

Заводской номер: 009108850 Количество на модель:
009108850
22

Номер детали на чертеже:

22

Shim ring

Заводской номер: 009108910 Количество на модель:
009108910
22

Номер детали на чертеже:

22

Shim ring

Заводской номер: 009108900 Количество на модель:
009108900
23

Номер детали на чертеже:

23

Spacer bushing

Заводской номер: 002329761 Количество на модель:
002329761
24

Номер детали на чертеже:

24

Washer

Заводской номер: 009105181 Количество на модель:
009105181
25

Номер детали на чертеже:

25

Roll pin

Заводской номер: 009127453 Количество на модель:
009127453
26

Номер детали на чертеже:

26

Leading axle

Заводской номер: 002328167 Количество на модель:
002328167
27

Номер детали на чертеже:

27

Namursensor

Заводской номер: 003021643 Количество на модель:
003021643
28

Номер детали на чертеже:

28

Grease niple

Заводской номер: 009191050 Количество на модель:
009191050
29

Номер детали на чертеже:

29

Hydraulic cylinder

Заводской номер: 009184793 Количество на модель:
009184793
30

Номер детали на чертеже:

30

Sealing plug

Заводской номер: 009250180 Количество на модель:
009250180
30

Номер детали на чертеже:

30

Sealing plug

Заводской номер: 009538230 Количество на модель:
009538230
30

Номер детали на чертеже:

30

Sealing plug

Заводской номер: 009250290 Количество на модель:
009250290
31

Номер детали на чертеже:

31

Guard-for slipping clutch

Заводской номер: 002332203 Количество на модель:
002332203
32

Номер детали на чертеже:

32

Hex head bolt

Заводской номер: 009010731 Количество на модель:
009010731
33

Номер детали на чертеже:

33

Grease niple

Заводской номер: 009191070 Количество на модель:
009191070
34

Номер детали на чертеже:

34

Ball joint

Заводской номер: 009232411 Количество на модель:
009232411
35

Номер детали на чертеже:

35

Cantilever-left/right

Заводской номер: 200122931 Количество на модель:
200122931
36

Номер детали на чертеже:

36

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
37

Номер детали на чертеже:

37

Screeninig sheet-right front

Заводской номер: 200123390 Количество на модель:
200123390
38

Номер детали на чертеже:

38

Screeninig sheet-back right

Заводской номер: 200123400 Количество на модель:
200123400
39

Номер детали на чертеже:

39

Screeninig sheet-back middle

Заводской номер: 200123410 Количество на модель:
200123410
40

Номер детали на чертеже:

40

Screeninig sheet-back left

Заводской номер: 200122170 Количество на модель:
200122170
41

Номер детали на чертеже:

41

Screeninig sheet-left front

Заводской номер: 200122180 Количество на модель:
200122180
