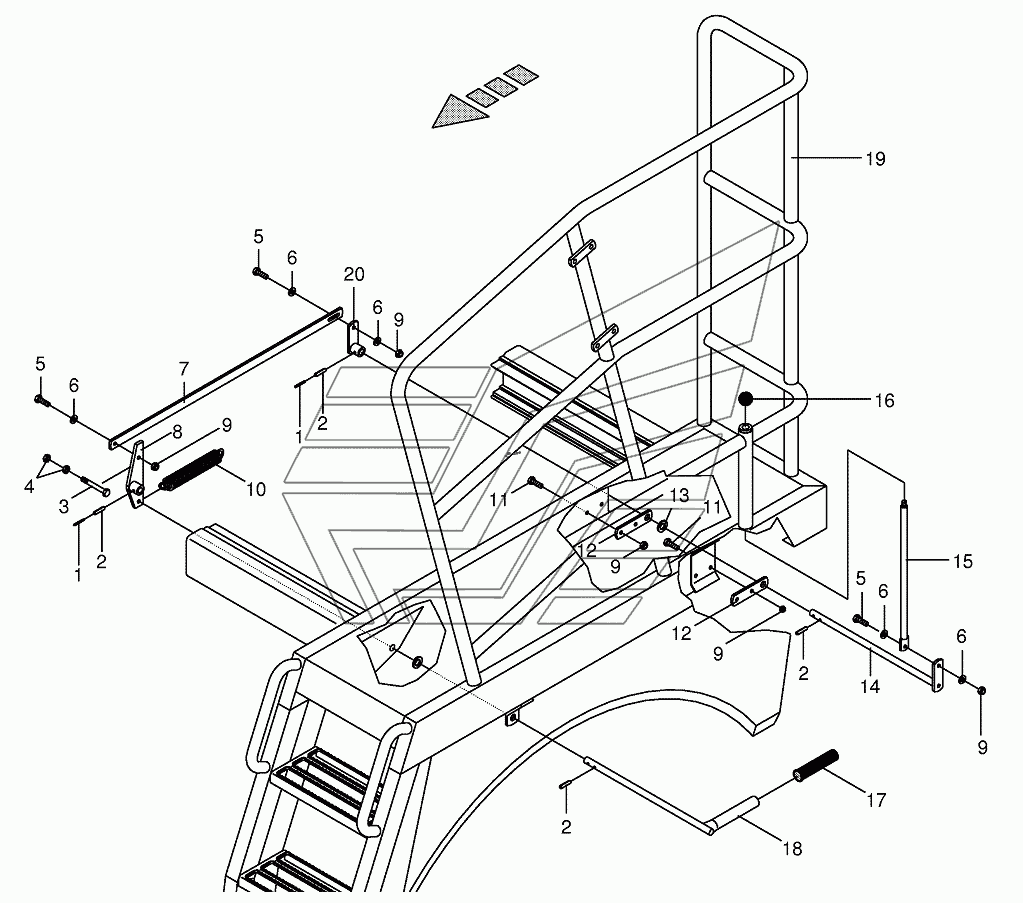

Leader installed BIG-M-I. Каталог 2016г.

Railing installed BIG-M-I Guard support front and back installed BIG-M-I

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Roll pin

Заводской номер: 009125620 Количество на модель:
009125620
2

Номер детали на чертеже:

2

Roll pin

Заводской номер: 009126393 Количество на модель:
009126393
3

Номер детали на чертеже:

3

Hex head bolt

Заводской номер: 009014570 Количество на модель:
009014570
4

Номер детали на чертеже:

4

Hex nut

Заводской номер: 009082150 Количество на модель:
009082150
5

Номер детали на чертеже:

5

Hex head bolt

Заводской номер: 009006170 Количество на модель:
009006170
6

Номер детали на чертеже:

6

Washer

Заводской номер: 009104130 Количество на модель:
009104130
7

Номер детали на чертеже:

7

Drawbar

Заводской номер: 002295800 Количество на модель:
002295800
8

Номер детали на чертеже:

8

Locking lever

Заводской номер: 002295780 Количество на модель:
002295780
9

Номер детали на чертеже:

9

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
10

Номер детали на чертеже:

10

Tension spring

Заводской номер: 00154202 Количество на модель:
00154202
11

Номер детали на чертеже:

11

Hex head bolt

Заводской номер: 009006160 Количество на модель:
009006160
12

Номер детали на чертеже:

12

Strap

Заводской номер: 002295890 Количество на модель:
002295890
13

Номер детали на чертеже:

13

Washer

Заводской номер: 009103031 Количество на модель:
009103031
14

Номер детали на чертеже:

14

Shaft-back

Заводской номер: 002295810 Количество на модель:
002295810
15

Номер детали на чертеже:

15

Foot lever

Заводской номер: 002295860 Количество на модель:
002295860
16

Номер детали на чертеже:

16

Ball knob

Заводской номер: 009195090 Количество на модель:
009195090
17

Номер детали на чертеже:

17

Hand grip

Заводской номер: 009250110 Количество на модель:
009250110
18

Номер детали на чертеже:

18

Shaft-front

Заводской номер: 002295750 Количество на модель:
002295750
19

Номер детали на чертеже:

19

Ladder

Заводской номер: 002294800 Количество на модель:
002294800
20

Номер детали на чертеже:

20

Bell crank

Заводской номер: 002295840 Количество на модель:
002295840
Railing installed BIG-M-I Guard support front and back installed BIG-M-I
