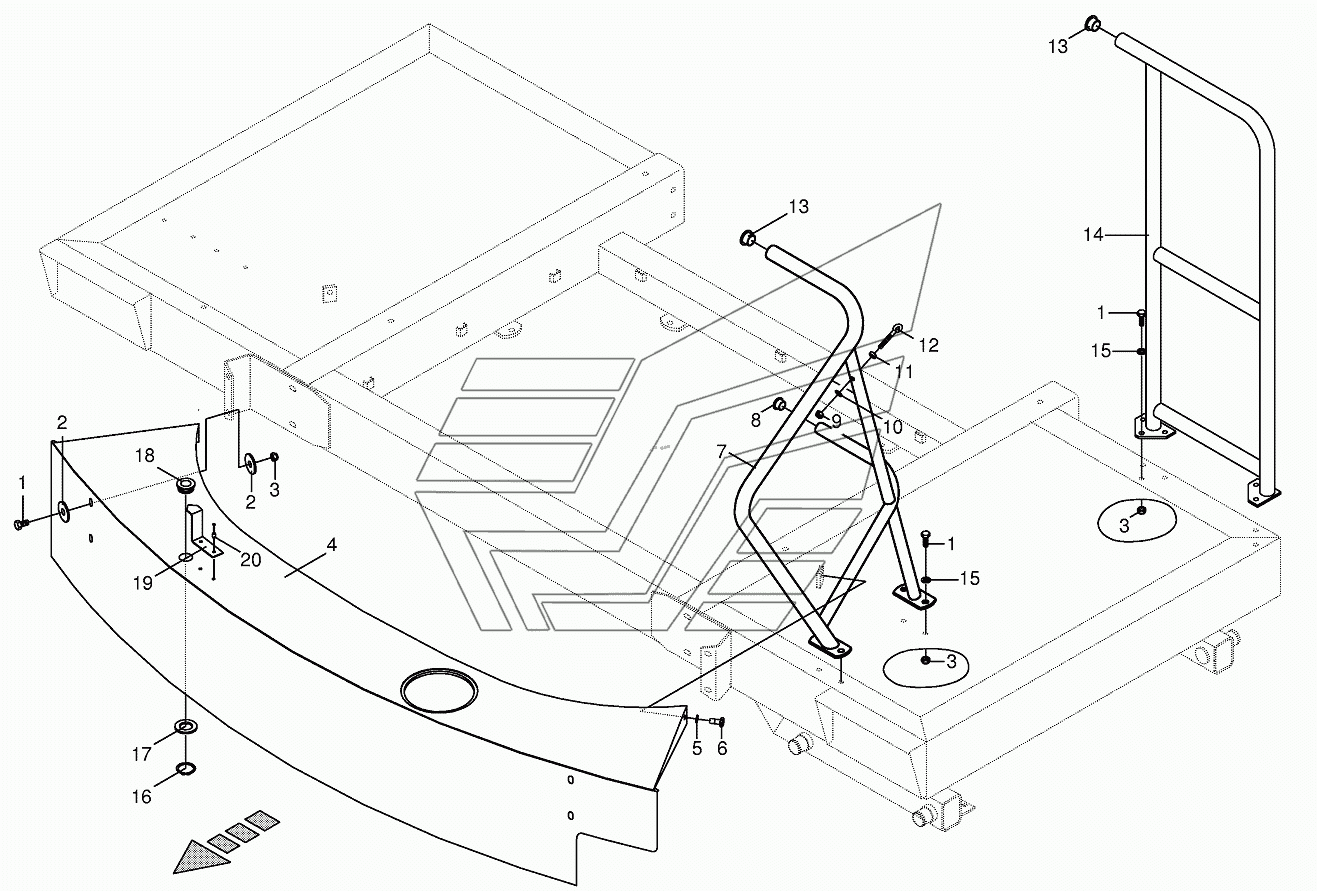

Railing installed BIG-M-I. Каталог 2016г.

Box BIG-M-I Leader installed BIG-M-I

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hex head bolt

Заводской номер: 009006360 Количество на модель:
009006360
2

Номер детали на чертеже:

2

Washer

Заводской номер: 009106431 Количество на модель:
009106431
3

Номер детали на чертеже:

3

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
4

Номер детали на чертеже:

4

Front guard

Заводской номер: 002294990 Количество на модель:
002294990
5

Номер детали на чертеже:

5

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
6

Номер детали на чертеже:

6

Hex head bolt

Заводской номер: 009006320 Количество на модель:
009006320
7

Номер детали на чертеже:

7

Handrail-front

Заводской номер: 002294980 Количество на модель:
002294980
8

Номер детали на чертеже:

8

Sealing plug

Заводской номер: 009250150 Количество на модель: 1
009250150
1
9

Номер детали на чертеже:

9

Locknut

Заводской номер: 009087060 Количество на модель:
009087060
10

Номер детали на чертеже:

10

Washer

Заводской номер: 009104130 Количество на модель:
009104130
11

Номер детали на чертеже:

11

Spacer tube

Заводской номер: 002762020 Количество на модель:
002762020
12

Номер детали на чертеже:

12

Eye screw

Заводской номер: 009183090 Количество на модель:
009183090
13

Номер детали на чертеже:

13

Sealing plug

Заводской номер: 009250050 Количество на модель: 2
009250050
2
14

Номер детали на чертеже:

14

Handrail

Заводской номер: 002294970 Количество на модель:
002294970
15

Номер детали на чертеже:

15

Washer

Заводской номер: 009104140 Количество на модель:
009104140
16

Номер детали на чертеже:

16

Circlip

Заводской номер: 009115350 Количество на модель:
009115350
17

Номер детали на чертеже:

17

Washer

Заводской номер: 009105152 Количество на модель:
009105152
18

Номер детали на чертеже:

18

Rope guide

Заводской номер: 002817540 Количество на модель:
002817540
19

Номер детали на чертеже:

19

Pointer

Заводской номер: 002308580 Количество на модель:
002308580
20

Номер детали на чертеже:

20

Blind rivet

Заводской номер: 009147020 Количество на модель:
009147020
