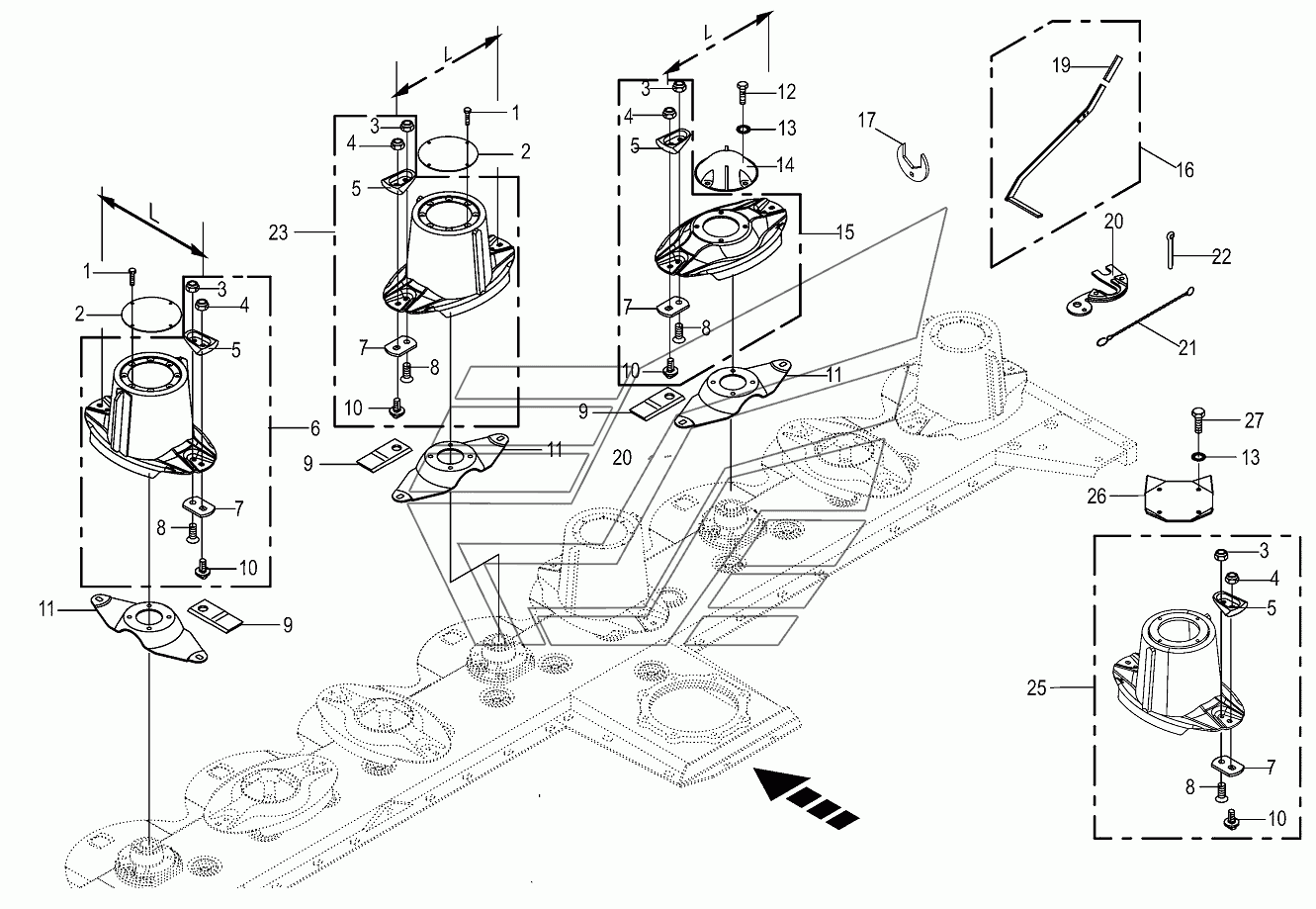

Blade quick coupler-lateral BIG-M-420. Каталог 2016г.

Blade fastening-lateral BIG-M-420 Crop lifter 2 parts direc of rot rh BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Self-tapping screw

Заводской номер: 009069490 Количество на модель:
009069490
2

Номер детали на чертеже:

2

Cover

Заводской номер: 002530521 Количество на модель:
002530521
3

Номер детали на чертеже:

3

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
4

Номер детали на чертеже:

4

Self-locking nut

Заводской номер: 009080560 Количество на модель:
009080560
5

Номер детали на чертеже:

5

Protection for blade screw MD

Заводской номер: 200380940 Количество на модель:
200380940
6

Номер детали на чертеже:

6

Mower drum 377 EHD qui rel f. add bl bar

Заводской номер: 200376703 Количество на модель:
200376703
7

Номер детали на чертеже:

7

Blade holder

Заводской номер: 200380510 Количество на модель:
200380510
8

Номер детали на чертеже:

8

Countersunkscrew

Заводской номер: 009040453 Количество на модель:
009040453
9

Номер детали на чертеже:

9

Blade rh

Заводской номер: 001398894 Количество на модель:
001398894
9

Номер детали на чертеже:

9

Blade lh

Заводской номер: 001398884 Количество на модель:
001398884
10

Номер детали на чертеже:

10

Mower pin

Заводской номер: 002537450 Количество на модель:
002537450
11

Номер детали на чертеже:

11

Blade carrier

Заводской номер: 200355571 Количество на модель:
200355571
12

Номер детали на чертеже:

12

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
13

Номер детали на чертеже:

13

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
14

Номер детали на чертеже:

14

Cover for cutting disc

Заводской номер: 200309541 Количество на модель:
200309541
15

Номер детали на чертеже:

15

Cutting disc 377 EHD quick rel fast. SP

Заводской номер: 200376713 Количество на модель:
200376713
16

Номер детали на чертеже:

16

Special key for blades

Заводской номер: 002320052 Количество на модель:
002320052
17

Номер детали на чертеже:

17

Safe Cut key W/F 80

Заводской номер: 202304980 Количество на модель:
202304980
19

Номер детали на чертеже:

19

Handle

Заводской номер: 009250160 Количество на модель:
009250160
20

Номер детали на чертеже:

20

Gauge

Заводской номер: 200310070 Количество на модель:
200310070
21

Номер детали на чертеже:

21

Chain

Заводской номер: 900003380 Количество на модель:
900003380
22

Номер детали на чертеже:

22

Cotter pin

Заводской номер: 009120661 Количество на модель:
009120661
23

Номер детали на чертеже:

23

Mower drum 356EHD quick release fastener

Заводской номер: 200376673 Количество на модель:
200376673
25

Номер детали на чертеже:

25

Mower drum 377HD quick rel f. W scraper

Заводской номер: 202318691 Количество на модель:
202318691
26

Номер детали на чертеже:

26

Stripper

Заводской номер: 200312550 Количество на модель:
200312550
27

Номер детали на чертеже:

27

Hex head bolt

Заводской номер: 009006320 Количество на модель:
009006320
