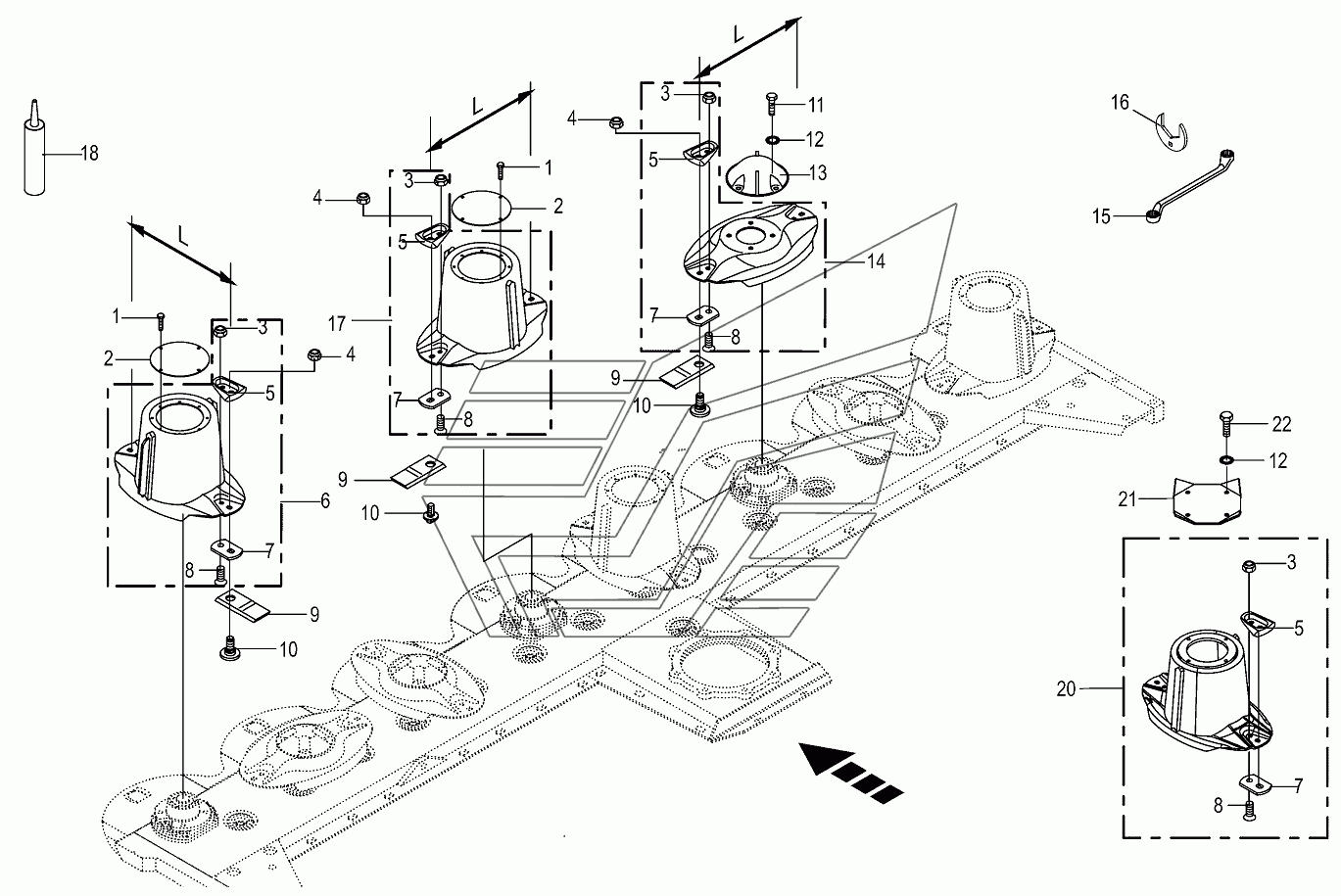

Blade fastening-lateral BIG-M-420. Каталог 2016г.

Cutter bar-SafeCut INSIDE-lateral BIG-M-420 Blade quick coupler-lateral BIG-M-420

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
20
21
22

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Self-tapping screw

Заводской номер: 009069490 Количество на модель:
009069490
2

Номер детали на чертеже:

2

Cover

Заводской номер: 002530521 Количество на модель:
002530521
3

Номер детали на чертеже:

3

Locknut

Заводской номер: 009087580 Количество на модель:
009087580
4

Номер детали на чертеже:

4

Self-locking nut

Заводской номер: 009080560 Количество на модель:
009080560
5

Номер детали на чертеже:

5

Protection for blade screw MD

Заводской номер: 200380940 Количество на модель:
200380940
6

Номер детали на чертеже:

6

Mower drum 377 EHD screw conn. add. Bar

Заводской номер: 200314574 Количество на модель:
200314574
7

Номер детали на чертеже:

7

Blade holder

Заводской номер: 200380510 Количество на модель:
200380510
8

Номер детали на чертеже:

8

Countersunkscrew

Заводской номер: 009040453 Количество на модель:
009040453
9

Номер детали на чертеже:

9

Blade rh

Заводской номер: 001398894 Количество на модель:
001398894
9

Номер детали на чертеже:

9

Blade lh

Заводской номер: 001398884 Количество на модель:
001398884
10

Номер детали на чертеже:

10

Knife screw

Заводской номер: 002537440 Количество на модель:
002537440
11

Номер детали на чертеже:

11

Hex head bolt

Заводской номер: 009006370 Количество на модель:
009006370
12

Номер детали на чертеже:

12

Detent edged washer

Заводской номер: 009099091 Количество на модель:
009099091
13

Номер детали на чертеже:

13

Cover for cutting disc

Заводской номер: 200309541 Количество на модель:
200309541
14

Номер детали на чертеже:

14

Cutting disc 377 EHD screw connection

Заводской номер: 200307513 Количество на модель:
200307513
15

Номер детали на чертеже:

15

Spanner key

Заводской номер: 009253032 Количество на модель:
009253032
16

Номер детали на чертеже:

16

Safe Cut key W/F 80

Заводской номер: 202304980 Количество на модель:
202304980
17

Номер детали на чертеже:

17

Mower drum 377 EHD screw connection

Заводской номер: 200307503 Количество на модель:
200307503
18

Номер детали на чертеже:

18

Sealant-silicone-free

Заводской номер: 009402360 Количество на модель:
009402360
20

Номер детали на чертеже:

20

Mower drum 377 HD screw con. w. scraper-optional

Заводской номер: 200397201 Количество на модель:
200397201
21

Номер детали на чертеже:

21

Stripper

Заводской номер: 200312550 Количество на модель:
200312550
22

Номер детали на чертеже:

22

Hex head bolt

Заводской номер: 009006320 Количество на модель:
009006320
