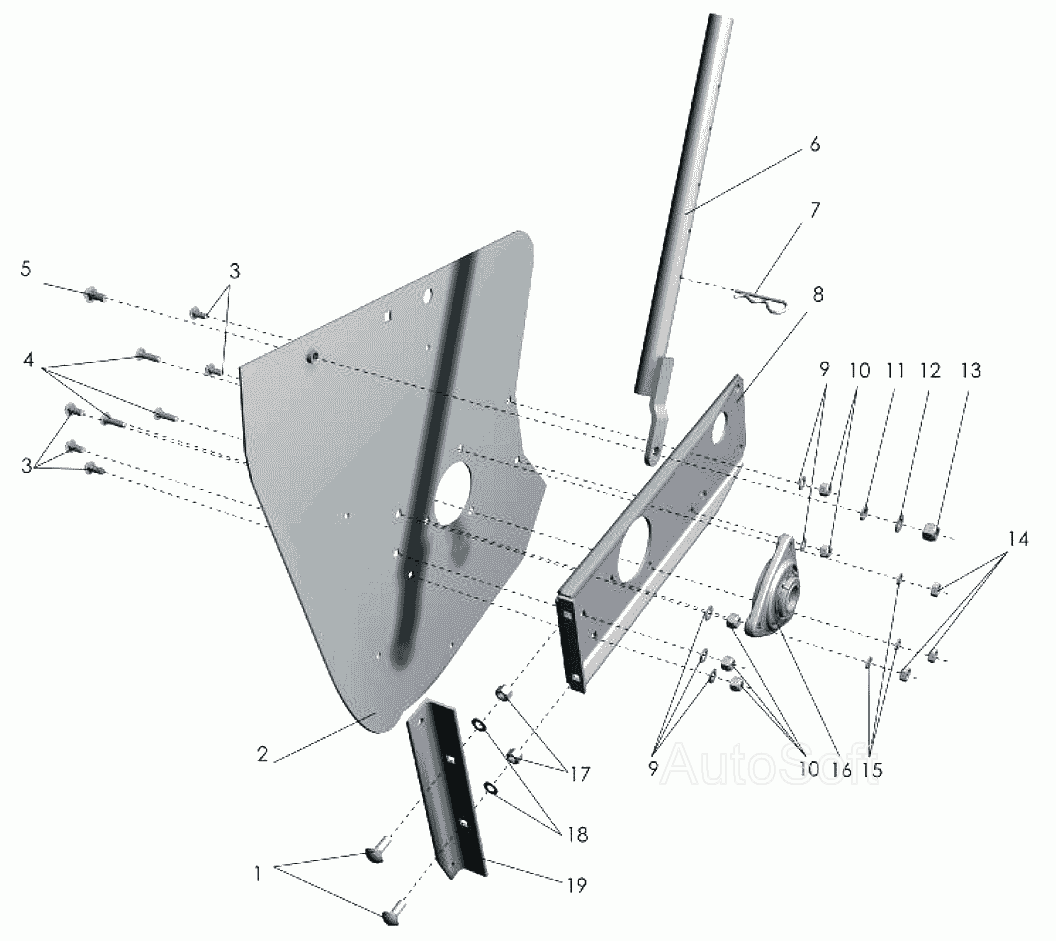

Боковина левая ППТ-041 "Tukan". Каталог 2007г.

Каркас и скаты ППТ-041 "Tukan" Механизм подбирающий ППТ-041 "Tukan"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
4
5
6
7
8
9
10
11
12
13
14
15
16
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт М10х25 ТУ23.4617472.06-91

Заводской номер: [Болт М10х25 ТУ23.4617472.06-91] Количество на модель: 2
[Болт М10х25 ТУ23.4617472.06-91]
2
2

Номер детали на чертеже:

2

Боковина

Заводской номер: ППТ-041.06.405 Количество на модель: 1
ППТ-041.06.405
1
4

Номер детали на чертеже:

4

Болт М10х40 ТУ23.4617472.06-91

Заводской номер: [Болт М10х40 ТУ23.4617472.06-91] Количество на модель: 3
[Болт М10х40 ТУ23.4617472.06-91]
3
5

Номер детали на чертеже:

5

Болт М12х30 ТУ23.4617472.06-91

Заводской номер: [Болт М12х30 ТУ23.4617472.06-91] Количество на модель: 1
[Болт М12х30 ТУ23.4617472.06-91]
1
6

Номер детали на чертеже:

6

Рычаг

Заводской номер: ППТ-041.06.120 Количество на модель: 1
ППТ-041.06.120
1
7

Номер детали на чертеже:

7

Шплинт ОСТ 23.2.2-79

Заводской номер: 2.5,6х110.019 Количество на модель: 1
2.5,6х110.019
1
8

Номер детали на чертеже:

8

Швеллер

Заводской номер: ППТ-041.06.402 Количество на модель: 1
ППТ-041.06.402
1
9

Номер детали на чертеже:

9

Шайба С10.01.019 ГОСТ11371-78

Заводской номер: [Шайба С10.01.019 ГОСТ11371-78] Количество на модель: 5
[Шайба С10.01.019 ГОСТ11371-78]
5
10

Номер детали на чертеже:

10

Гайка М10-6g ТУ23.4617472.018-92

Заводской номер: [Гайка М10-6g ТУ23.4617472.018-92] Количество на модель: 5
[Гайка М10-6g ТУ23.4617472.018-92]
5
11

Номер детали на чертеже:

11

Шайба 12Т.65Г.019 ГОСТ6402-70

Заводской номер: [Шайба 12Т.65Г.019 ГОСТ6402-70] Количество на модель: 1
[Шайба 12Т.65Г.019 ГОСТ6402-70]
1
12

Номер детали на чертеже:

12

Шайба С12х2.01.019 ГОСТ11371-78

Заводской номер: [Шайба С12х2.01.019 ГОСТ11371-78] Количество на модель: 1
[Шайба С12х2.01.019 ГОСТ11371-78]
1
13

Номер детали на чертеже:

13

Гайка М12-6Н.6.019 ГОСТ5915-70

Заводской номер: [Гайка М12-6Н.6.019 ГОСТ5915-70] Количество на модель: 1
[Гайка М12-6Н.6.019 ГОСТ5915-70]
1
14

Номер детали на чертеже:

14

Гайка М10-6Н.6.019 ГОСТ5915-70

Заводской номер: [Гайка М10-6Н.6.019 ГОСТ5915-70] Количество на модель: 3
[Гайка М10-6Н.6.019 ГОСТ5915-70]
3
15

Номер детали на чертеже:

15

Шайба 10Т.65Г.019 ГОСТ6402-70

Заводской номер: [Шайба 10Т.65Г.019 ГОСТ6402-70] Количество на модель: 3
[Шайба 10Т.65Г.019 ГОСТ6402-70]
3
16

Номер детали на чертеже:

16

Опора

Заводской номер: Н.027.01.050 Количество на модель: 1
Н.027.01.050
1
19

Номер детали на чертеже:

19

Уголок

Заводской номер: ППТ-041.06.702 Количество на модель: 1
ППТ-041.06.702
1
