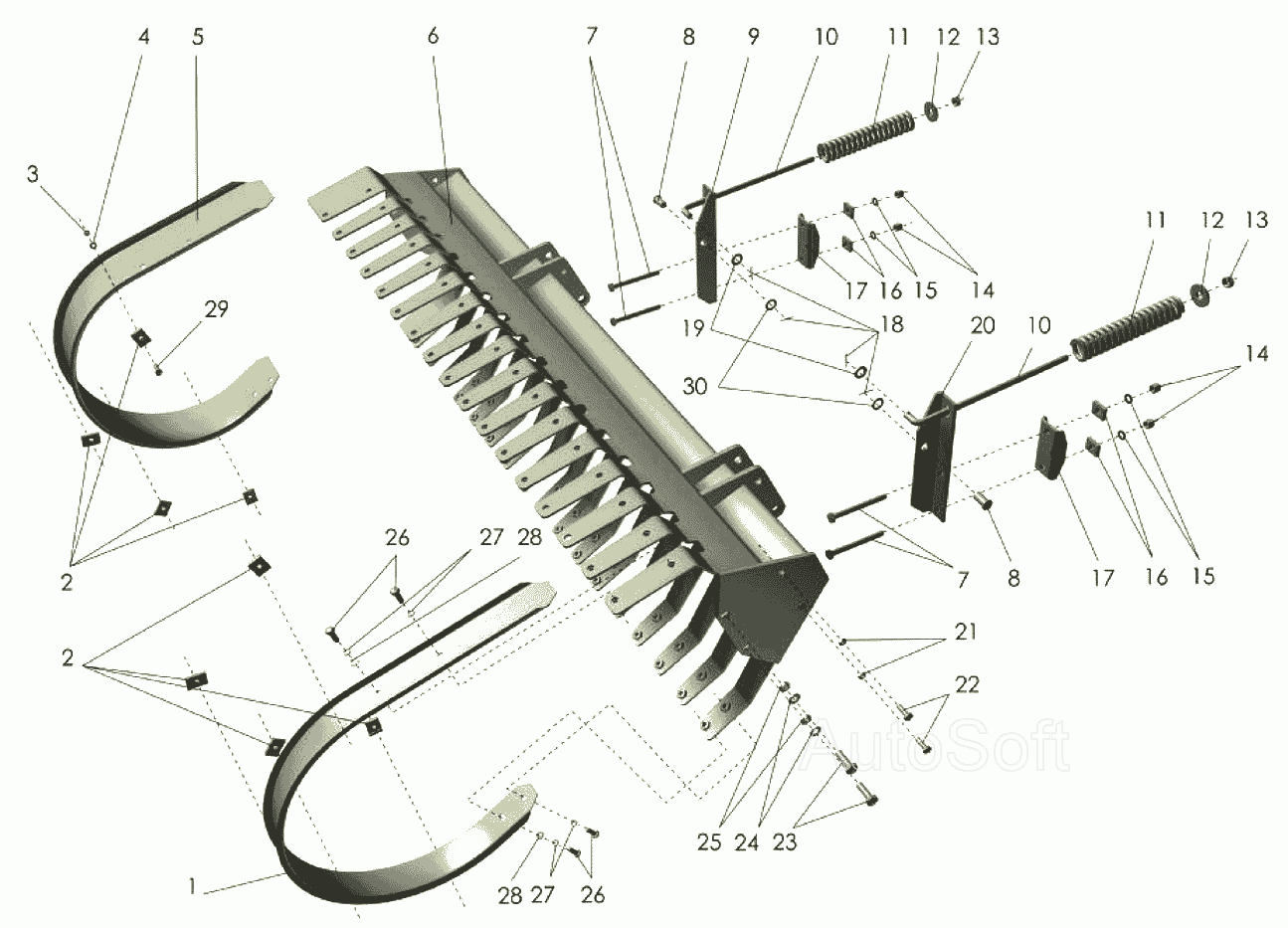

Каркас и скаты ППТ-041 "Tukan". Каталог 2007г.

Боковина правая ППТ-041 "Tukan" Боковина левая ППТ-041 "Tukan"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Скат

Заводской номер: ППТ-041.06.411 Количество на модель: 16
ППТ-041.06.411
16
2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: ППТ-041.06.110 Количество на модель: 8
ППТ-041.06.110
8
3

Номер детали на чертеже:

3

Гайка М8-6Н.6.019 ГОСТ5915-70

Заводской номер: [Гайка М8-6Н.6.019 ГОСТ5915-70] Количество на модель: 8
[Гайка М8-6Н.6.019 ГОСТ5915-70]
8
4

Номер детали на чертеже:

4

Шайба 8Т.65Г.019 ГОСТ6402-70

Заводской номер: [Шайба 8Т.65Г.019 ГОСТ6402-70] Количество на модель: 8
[Шайба 8Т.65Г.019 ГОСТ6402-70]
8
5

Номер детали на чертеже:

5

Скат

Заводской номер: ППТ-041.06.412 Количество на модель: 1
ППТ-041.06.412
1
6

Номер детали на чертеже:

6

Каркас

Заводской номер: ППТ-041.06.030 Количество на модель: 1
ППТ-041.06.030
1
7

Номер детали на чертеже:

7

Болт М12-6gх120.88.35.019 ГОСТ7796-70

Заводской номер: [Болт М12-6gх120.88.35.019 ГОСТ7796-70] Количество на модель: 8
[Болт М12-6gх120.88.35.019 ГОСТ7796-70]
8
8

Номер детали на чертеже:

8

Ось 6-16h12х55.35.Ц9хр ГОСТ9650-80

Заводской номер: [Ось 6-16h12х55.35.Ц9хр ГОСТ9650-80] Количество на модель: 4
[Ось 6-16h12х55.35.Ц9хр ГОСТ9650-80]
4
9

Номер детали на чертеже:

9

Кронштейн

Заводской номер: ППТ-041.00.050 Количество на модель: 2
ППТ-041.00.050
2
10

Номер детали на чертеже:

10

Тяга

Заводской номер: ППТ-041.00.601 Количество на модель: 4
ППТ-041.00.601
4
11

Номер детали на чертеже:

11

Пружина

Заводской номер: ППТ-041.00.602 Количество на модель: 4
ППТ-041.00.602
4
12

Номер детали на чертеже:

12

Упор

Заводской номер: ППТ-041.00.060 Количество на модель: 4
ППТ-041.00.060
4
13

Номер детали на чертеже:

13

Гайка М14-6Н.6.019 ГОСТ5915-70

Заводской номер: [Гайка М14-6Н.6.019 ГОСТ5915-70] Количество на модель: 4
[Гайка М14-6Н.6.019 ГОСТ5915-70]
4
14

Номер детали на чертеже:

14

Гайка М12-6Н ТУ23.4617472.08-92

Заводской номер: [Гайка М12-6Н ТУ23.4617472.08-92] Количество на модель: 8
[Гайка М12-6Н ТУ23.4617472.08-92]
8
15

Номер детали на чертеже:

15

Шайба С.10х2.01.019 ГОСТ11371-78

Заводской номер: [Шайба С.10х2.01.019 ГОСТ11371-78] Количество на модель: 8
[Шайба С.10х2.01.019 ГОСТ11371-78]
8
16

Номер детали на чертеже:

16

Шайба

Заводской номер: ППТ-041.00.408 Количество на модель: 8
ППТ-041.00.408
8
17

Номер детали на чертеже:

17

Планка

Заводской номер: ППТ-041.00.401 Количество на модель: 4
ППТ-041.00.401
4
18

Номер детали на чертеже:

18

Шплинт 4х28.019 ГОСТ397-79

Заводской номер: [Шплинт 4х28.019 ГОСТ397-79] Количество на модель: 8
[Шплинт 4х28.019 ГОСТ397-79]
8
19

Номер детали на чертеже:

19

Шайба С.14х3.01.019 ГОСТ11371-78

Заводской номер: [Шайба С.14х3.01.019 ГОСТ11371-78] Количество на модель: 4
[Шайба С.14х3.01.019 ГОСТ11371-78]
4
20

Номер детали на чертеже:

20

Кронштейн

Заводской номер: ППТ-041.00.050-01 Количество на модель: 2
ППТ-041.00.050-01
2
22

Номер детали на чертеже:

22

Болт М12-6gх30.88.35.019 ГОСТ7796-70

Заводской номер: [Болт М12-6gх30.88.35.019 ГОСТ7796-70] Количество на модель: 4
[Болт М12-6gх30.88.35.019 ГОСТ7796-70]
4
23

Номер детали на чертеже:

23

Болт М12х35 ТУ23.4617472.06-91

Заводской номер: [Болт М12х35 ТУ23.4617472.06-91] Количество на модель: 4
[Болт М12х35 ТУ23.4617472.06-91]
4
24

Номер детали на чертеже:

24

Шайба С12х2.01.019 ГОСТ11371-78

Заводской номер: [Шайба С12х2.01.019 ГОСТ11371-78] Количество на модель: 4
[Шайба С12х2.01.019 ГОСТ11371-78]
4
26

Номер детали на чертеже:

26

Болт М8-6gх20.88.35.019 ГОСТ7798-70

Заводской номер: [Болт М8-6gх20.88.35.019 ГОСТ7798-70] Количество на модель: 68
[Болт М8-6gх20.88.35.019 ГОСТ7798-70]
68
28

Номер детали на чертеже:

28

Шайба С8х2.01.019 ГОСТ11371-78

Заводской номер: [Шайба С8х2.01.019 ГОСТ11371-78] Количество на модель: 34
[Шайба С8х2.01.019 ГОСТ11371-78]
34
29

Номер детали на чертеже:

29

Болт М8-6gх25.88.35.019 ГОСТ7796-70

Заводской номер: [Болт М8-6gх25.88.35.019 ГОСТ7796-70] Количество на модель: 8
[Болт М8-6gх25.88.35.019 ГОСТ7796-70]
8
30

Номер детали на чертеже:

30

Шайба 16.01.019 ГОСТ10450-78

Заводской номер: [Шайба 16.01.019 ГОСТ10450-78] Количество на модель: 4
[Шайба 16.01.019 ГОСТ10450-78]
4
