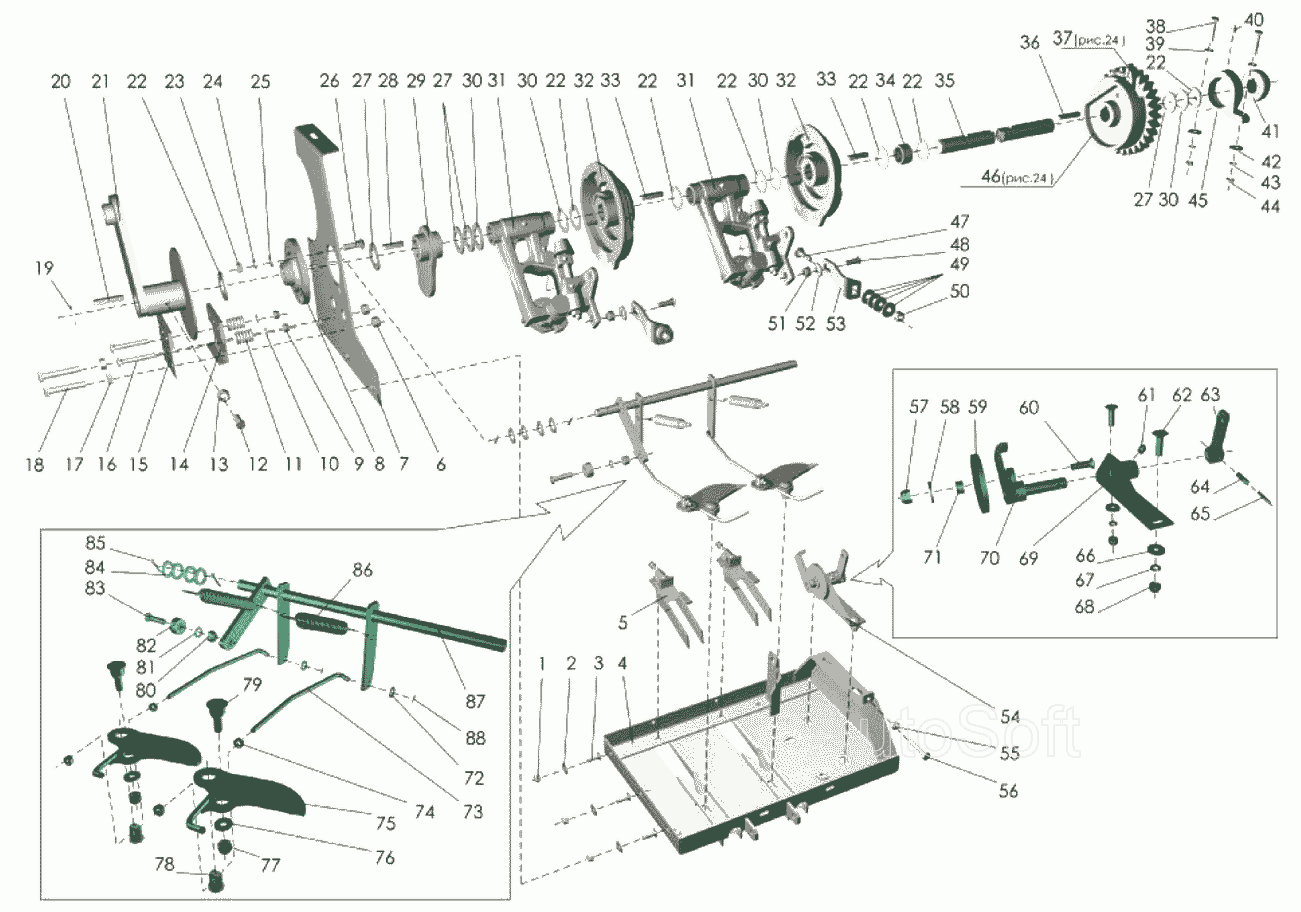

Обвязывающий механизм ППТ-041 "Tukan". Каталог 2007г.

Защита игл ППТ-041 "Tukan" Узлователь ППТ-041 "Tukan"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гайка М10-6Н ТУ23.4617472.08-92

Заводской номер: [Гайка М10-6Н ТУ23.4617472.08-92] Количество на модель: 3
[Гайка М10-6Н ТУ23.4617472.08-92]
3
2

Номер детали на чертеже:

2

Шайба С10.01.019 ГОСТ11371-78

Заводской номер: [Шайба С10.01.019 ГОСТ11371-78] Количество на модель: 3
[Шайба С10.01.019 ГОСТ11371-78]
3
3

Номер детали на чертеже:

3

Болт М10х25.46.019 ГОСТ7802-81

Заводской номер: [Болт М10х25.46.019 ГОСТ7802-81] Количество на модель: 3
[Болт М10х25.46.019 ГОСТ7802-81]
3
4

Номер детали на чертеже:

4

Основание

Заводской номер: ППТ-041.07.090 Количество на модель: 1
ППТ-041.07.090
1
5

Номер детали на чертеже:

5

Упор

Заводской номер: ППТ-041.07.200 Количество на модель: 2
ППТ-041.07.200
2
7

Номер детали на чертеже:

7

Боковина

Заводской номер: ППТ-041.07.431 Количество на модель: 1
ППТ-041.07.431
1
8

Номер детали на чертеже:

8

Подшипниковая опора

Заводской номер: SBPF-206 Количество на модель: 1
SBPF-206
1
9

Номер детали на чертеже:

9

Гайка М8-6Н ТУ23.4617472.08-92

Заводской номер: [Гайка М8-6Н ТУ23.4617472.08-92] Количество на модель: 2
[Гайка М8-6Н ТУ23.4617472.08-92]
2
10

Номер детали на чертеже:

10

Шайба С8х1,4.01.019 ГОСТ11371-78

Заводской номер: [Шайба С8х1,4.01.019 ГОСТ11371-78] Количество на модель: 2
[Шайба С8х1,4.01.019 ГОСТ11371-78]
2
11

Номер детали на чертеже:

11

Пружина

Заводской номер: ППТ-041.07.619 Количество на модель: 2
ППТ-041.07.619
2
12

Номер детали на чертеже:

12

Винт ВМ10-6gх25.14Н.016 ГОСТ1483-84

Заводской номер: [Винт ВМ10-6gх25.14Н.016 ГОСТ1483-84] Количество на модель: 1
[Винт ВМ10-6gх25.14Н.016 ГОСТ1483-84]
1
13

Номер детали на чертеже:

13

Гайка М10.6Н.6.019 ГОСТ5915-70

Заводской номер: [Гайка М10.6Н.6.019 ГОСТ5915-70] Количество на модель: 1
[Гайка М10.6Н.6.019 ГОСТ5915-70]
1
14

Номер детали на чертеже:

14

Щека

Заводской номер: ППТ-041.07.190 Количество на модель: 1
ППТ-041.07.190
1
15

Номер детали на чертеже:

15

Щека

Заводской номер: ППТ-041.07.180 Количество на модель: 1
ППТ-041.07.180
1
16

Номер детали на чертеже:

16

Болт М8х60.46.019 ГОСТ7802-81

Заводской номер: [Болт М8х60.46.019 ГОСТ7802-81] Количество на модель: 2
[Болт М8х60.46.019 ГОСТ7802-81]
2
18

Номер детали на чертеже:

18

Болт М10-6gх60.88.35 ГОСТ7798-70

Заводской номер: [Болт М10-6gх60.88.35 ГОСТ7798-70] Количество на модель: 2
[Болт М10-6gх60.88.35 ГОСТ7798-70]
2
19

Номер детали на чертеже:

19

Кольцо А30 ГОСТ13942-86

Заводской номер: [Кольцо А30 ГОСТ13942-86] Количество на модель: 1
[Кольцо А30 ГОСТ13942-86]
1
20

Номер детали на чертеже:

20

Шпонка 10х8х50 ГОСТ23360-78

Заводской номер: [Шпонка 10х8х50 ГОСТ23360-78] Количество на модель: 1
[Шпонка 10х8х50 ГОСТ23360-78]
1
21

Номер детали на чертеже:

21

Кронштейн

Заводской номер: ППТ-041.07.230 Количество на модель: 1
ППТ-041.07.230
1
22

Номер детали на чертеже:

22

Шайба

Заводской номер: ППТ-041.07.446А Количество на модель: 8
ППТ-041.07.446А
8
24

Номер детали на чертеже:

24

Шайба 10Т.65Г.019 ГОСТ6402-70

Заводской номер: [Шайба 10Т.65Г.019 ГОСТ6402-70] Количество на модель: 3
[Шайба 10Т.65Г.019 ГОСТ6402-70]
3
26

Номер детали на чертеже:

26

Болт М10х25 ТУ23.4617472.06-91

Заводской номер: [Болт М10х25 ТУ23.4617472.06-91] Количество на модель: 3
[Болт М10х25 ТУ23.4617472.06-91]
3
27

Номер детали на чертеже:

27

Шайба

Заводской номер: ППТ-041.07.449А Количество на модель: 6
ППТ-041.07.449А
6
28

Номер детали на чертеже:

28

Шпонка 10х8х40 ГОСТ23360-78

Заводской номер: [Шпонка 10х8х40 ГОСТ23360-78] Количество на модель: 1
[Шпонка 10х8х40 ГОСТ23360-78]
1
29

Номер детали на чертеже:

29

Кулачок

Заводской номер: ППТ-041.07.240 Количество на модель: 1
ППТ-041.07.240
1
30

Номер детали на чертеже:

30

Шайба

Заводской номер: ППТ-041.07.447А Количество на модель: 4
ППТ-041.07.447А
4
31

Номер детали на чертеже:

31

Узлователь D30

Заводской номер: 200.3770.20/42940 Количество на модель: 2
200.3770.20/42940
2
32

Номер детали на чертеже:

32

Корпус кулачков

Заводской номер: RS 3788 Количество на модель: 2
RS 3788
2
34

Номер детали на чертеже:

34

Втулка

Заводской номер: ППТ-041.07.623-01 Количество на модель: 1
ППТ-041.07.623-01
1
35

Номер детали на чертеже:

35

Вал

Заводской номер: ППТ-041.07.624 Количество на модель: 1
ППТ-041.07.624
1
36

Номер детали на чертеже:

36

Шпонка 10х8х63 ГОСТ23360-78

Заводской номер: [Шпонка 10х8х63 ГОСТ23360-78] Количество на модель: 1
[Шпонка 10х8х63 ГОСТ23360-78]
1
37

Номер детали на чертеже:

37

Полумуфта

Заводской номер: ППТ-041.07.250 Количество на модель: 1
ППТ-041.07.250
1
38

Номер детали на чертеже:

38

Болт М10-6gх45.88.35 ГОСТ7798-70

Заводской номер: [Болт М10-6gх45.88.35 ГОСТ7798-70] Количество на модель: 2
[Болт М10-6gх45.88.35 ГОСТ7798-70]
2
40

Номер детали на чертеже:

40

Масленка 1.2.Ц6хр ГОСТ19853-74

Заводской номер: [Масленка 1.2.Ц6хр ГОСТ19853-74] Количество на модель: 1
[Масленка 1.2.Ц6хр ГОСТ19853-74]
1
41

Номер детали на чертеже:

41

Подшипник ТУ37.006.084-77

Заводской номер: 1680206НК10С27 Количество на модель: 1
1680206НК10С27
1
42

Номер детали на чертеже:

42

Шайба С10х3.01.019 ГОСТ6958-78

Заводской номер: [Шайба С10х3.01.019 ГОСТ6958-78] Количество на модель: 2
[Шайба С10х3.01.019 ГОСТ6958-78]
2
44

Номер детали на чертеже:

44

Гайка М10-6Н.6.019 ГОСТ5915-70

Заводской номер: [Гайка М10-6Н.6.019 ГОСТ5915-70] Количество на модель: 2
[Гайка М10-6Н.6.019 ГОСТ5915-70]
2
45

Номер детали на чертеже:

45

Корпус подшипника

Заводской номер: Н.027.004-02 Количество на модель: 1
Н.027.004-02
1
46

Номер детали на чертеже:

46

Полумуфта

Заводской номер: ППТ-041.07.270А Количество на модель: 1
ППТ-041.07.270А
1
47

Номер детали на чертеже:

47

Болт М10х40.46.019 ГОСТ7802-81

Заводской номер: [Болт М10х40.46.019 ГОСТ7802-81] Количество на модель: 2
[Болт М10х40.46.019 ГОСТ7802-81]
2
48

Номер детали на чертеже:

48

Болт М10х35.46.019 ГОСТ7802-81

Заводской номер: [Болт М10х35.46.019 ГОСТ7802-81] Количество на модель: 2
[Болт М10х35.46.019 ГОСТ7802-81]
2
53

Номер детали на чертеже:

53

Ухо

Заводской номер: ППТ-041.07.432 Количество на модель: 2
ППТ-041.07.432
2
54

Номер детали на чертеже:

54

Опора

Заводской номер: ППТ-041.07.070 Количество на модель: 1
ППТ-041.07.070
1
55

Номер детали на чертеже:

55

Гайка М12-6Н.6.019 ГОСТ5915-70

Заводской номер: [Гайка М12-6Н.6.019 ГОСТ5915-70] Количество на модель: 1
[Гайка М12-6Н.6.019 ГОСТ5915-70]
1
56

Номер детали на чертеже:

56

Болт упорный

Заводской номер: ППТ-041.07.606А Количество на модель: 1
ППТ-041.07.606А
1
59

Номер детали на чертеже:

59

Диск

Заводской номер: ППТ-041.07.418 Количество на модель: 1
ППТ-041.07.418
1
60

Номер детали на чертеже:

60

Винт ВМ10-6gх30.48 ГОСТ17475-80

Заводской номер: [Винт ВМ10-6gх30.48 ГОСТ17475-80] Количество на модель: 1
[Винт ВМ10-6gх30.48 ГОСТ17475-80]
1
63

Номер детали на чертеже:

63

Пластина

Заводской номер: ППТ-041.07.080 Количество на модель: 1
ППТ-041.07.080
1
64

Номер детали на чертеже:

64

Штифт А8х30.60С2 ГОСТ14229-93

Заводской номер: [Штифт А8х30.60С2 ГОСТ14229-93] Количество на модель: 1
[Штифт А8х30.60С2 ГОСТ14229-93]
1
65

Номер детали на чертеже:

65

Штифт А5х30.60С2 ГОСТ14229-93

Заводской номер: [Штифт А5х30.60С2 ГОСТ14229-93] Количество на модель: 1
[Штифт А5х30.60С2 ГОСТ14229-93]
1
69

Номер детали на чертеже:

69

Опора

Заводской номер: ППТ-041.07.150 Количество на модель: 1
ППТ-041.07.150
1
70

Номер детали на чертеже:

70

Упор

Заводской номер: ППТ-041.07.160 Количество на модель: 1
ППТ-041.07.160
1
71

Номер детали на чертеже:

71

Втулка

Заводской номер: ППТ-041.07.635 Количество на модель: 1
ППТ-041.07.635
1
72

Номер детали на чертеже:

72

Шайба С8.01.019 ГОСТ11371-78

Заводской номер: [Шайба С8.01.019 ГОСТ11371-78] Количество на модель: 2
[Шайба С8.01.019 ГОСТ11371-78]
2
73

Номер детали на чертеже:

73

Тяга

Заводской номер: ППТ-041.07.614А Количество на модель: 2
ППТ-041.07.614А
2
74

Номер детали на чертеже:

74

Гайка М8-6Н.6.019 ГОСТ5915-70

Заводской номер: [Гайка М8-6Н.6.019 ГОСТ5915-70] Количество на модель: 4
[Гайка М8-6Н.6.019 ГОСТ5915-70]
4
75

Номер детали на чертеже:

75

Захват

Заводской номер: ППТ-041.07.140 Количество на модель: 2
ППТ-041.07.140
2
75

Номер детали на чертеже:

75

Захват

Заводской номер: ППТ-041.07.280 Количество на модель: 2
ППТ-041.07.280
2
78

Номер детали на чертеже:

78

Болт

Заводской номер: ППТ-041.07.613 Количество на модель: 2
ППТ-041.07.613
2
79

Номер детали на чертеже:

79

Болт

Заводской номер: ППТ-041.07.612Б Количество на модель: 2
ППТ-041.07.612Б
2
82

Номер детали на чертеже:

82

Подшипник ГОСТ8882-75

Заводской номер: 180500 Количество на модель: 1
180500
1
83

Номер детали на чертеже:

83

Болт

Заводской номер: ППТ-041.07.625 Количество на модель: 1
ППТ-041.07.625
1
84

Номер детали на чертеже:

84

Шайба С18.01.019 ГОСТ11371-78

Заводской номер: [Шайба С18.01.019 ГОСТ11371-78] Количество на модель: 4
[Шайба С18.01.019 ГОСТ11371-78]
4
85

Номер детали на чертеже:

85

Шплинт 5х25.019 ГОСТ397-79

Заводской номер: [Шплинт 5х25.019 ГОСТ397-79] Количество на модель: 2
[Шплинт 5х25.019 ГОСТ397-79]
2
86

Номер детали на чертеже:

86

Пружина

Заводской номер: ППТ-041.07.618 Количество на модель: 2
ППТ-041.07.618
2
87

Номер детали на чертеже:

87

Ось

Заводской номер: ППТ-041.07.050 Количество на модель: 1
ППТ-041.07.050
1
88

Номер детали на чертеже:

88

Шплинт 2,5х12.019 ГОСТ397-79

Заводской номер: [Шплинт 2,5х12.019 ГОСТ397-79] Количество на модель: 2
[Шплинт 2,5х12.019 ГОСТ397-79]
2
