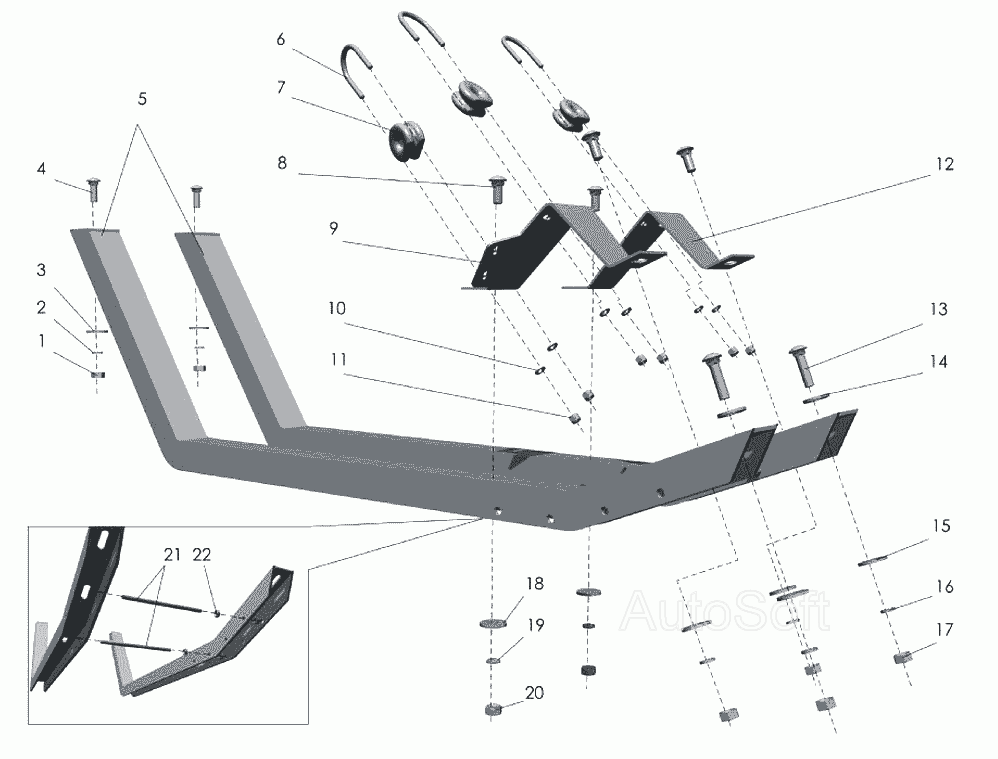

Защита игл ППТ-041 "Tukan". Каталог 2007г.

Упор ППТ-041 "Tukan" Обвязывающий механизм ППТ-041 "Tukan"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гайка М10-6Н.6.019 ГОСТ5915-70

Заводской номер: [Гайка М10-6Н.6.019 ГОСТ5915-70] Количество на модель: 2
Удалить из закладок
В закладки
[Гайка М10-6Н.6.019 ГОСТ5915-70]
2
2

Номер детали на чертеже:

2

Шайба 10Т.65Г.019 ГОСТ6402-70

Заводской номер: [Шайба 10Т.65Г.019 ГОСТ6402-70] Количество на модель: 2
Удалить из закладок
В закладки
[Шайба 10Т.65Г.019 ГОСТ6402-70]
2
3

Номер детали на чертеже:

3

Шайба С10х3.01.019 ГОСТ6958-78

Заводской номер: [Шайба С10х3.01.019 ГОСТ6958-78] Количество на модель: 2
Удалить из закладок
В закладки
[Шайба С10х3.01.019 ГОСТ6958-78]
2
4

Номер детали на чертеже:

4

Болт М10х30.46.019 ГОСТ7802-81

Заводской номер: [Болт М10х30.46.019 ГОСТ7802-81] Количество на модель: 2
Удалить из закладок
В закладки
[Болт М10х30.46.019 ГОСТ7802-81]
2
5

Номер детали на чертеже:

5

Защита иглы

Заводской номер: ППТ-041.01.390 Количество на модель: 2
Удалить из закладок
В закладки
ППТ-041.01.390
2
6

Номер детали на чертеже:

6

Скоба

Заводской номер: ППТ-041.01.648 Количество на модель: 3
Удалить из закладок
В закладки
ППТ-041.01.648
3
7

Номер детали на чертеже:

7

Глазок

Заводской номер: ППТ-041.01.005 Количество на модель: 3
Удалить из закладок
В закладки
ППТ-041.01.005
3
8

Номер детали на чертеже:

8

Болт М10х25.46.019 ГОСТ7802-81

Заводской номер: [Болт М10х25.46.019 ГОСТ7802-81] Количество на модель: 4
Удалить из закладок
В закладки
[Болт М10х25.46.019 ГОСТ7802-81]
4
9

Номер детали на чертеже:

9

Кронштейн

Заводской номер: ППТ-041.01.508 Количество на модель: 1
Удалить из закладок
В закладки
ППТ-041.01.508
1
10

Номер детали на чертеже:

10

Шайба С6.01.019 ГОСТ11371-78

Заводской номер: [Шайба С6.01.019 ГОСТ11371-78] Количество на модель: 6
Удалить из закладок
В закладки
[Шайба С6.01.019 ГОСТ11371-78]
6
11

Номер детали на чертеже:

11

Гайка М6-6Н ТУ23.4617472.08-92

Заводской номер: [Гайка М6-6Н ТУ23.4617472.08-92] Количество на модель: 6
Удалить из закладок
В закладки
[Гайка М6-6Н ТУ23.4617472.08-92]
6
12

Номер детали на чертеже:

12

Кронштейн

Заводской номер: ППТ-041.01.507 Количество на модель: 1
Удалить из закладок
В закладки
ППТ-041.01.507
1
13

Номер детали на чертеже:

13

Болт М10х40.46.019 ГОСТ7802-81

Заводской номер: [Болт М10х40.46.019 ГОСТ7802-81] Количество на модель: 2
Удалить из закладок
В закладки
[Болт М10х40.46.019 ГОСТ7802-81]
2
14

Номер детали на чертеже:

14

Шайба С14.01.019 ГОСТ11371-78

Заводской номер: [Шайба С14.01.019 ГОСТ11371-78] Количество на модель: 2
Удалить из закладок
В закладки
[Шайба С14.01.019 ГОСТ11371-78]
2
18

Номер детали на чертеже:

18

Шайба С10.01.019 ГОСТ6958-78

Заводской номер: [Шайба С10.01.019 ГОСТ6958-78] Количество на модель: 4
Удалить из закладок
В закладки
[Шайба С10.01.019 ГОСТ6958-78]
4
21

Номер детали на чертеже:

21

Шпилька

Заводской номер: ППТ-041.01.664 Количество на модель: 2
Удалить из закладок
В закладки
ППТ-041.01.664
2
22

Номер детали на чертеже:

22

Гайка М8-6Н.6.019 ГОСТ5915-70

Заводской номер: [Гайка М8-6Н.6.019 ГОСТ5915-70] Количество на модель: 4
Удалить из закладок
В закладки
[Гайка М8-6Н.6.019 ГОСТ5915-70]
4
