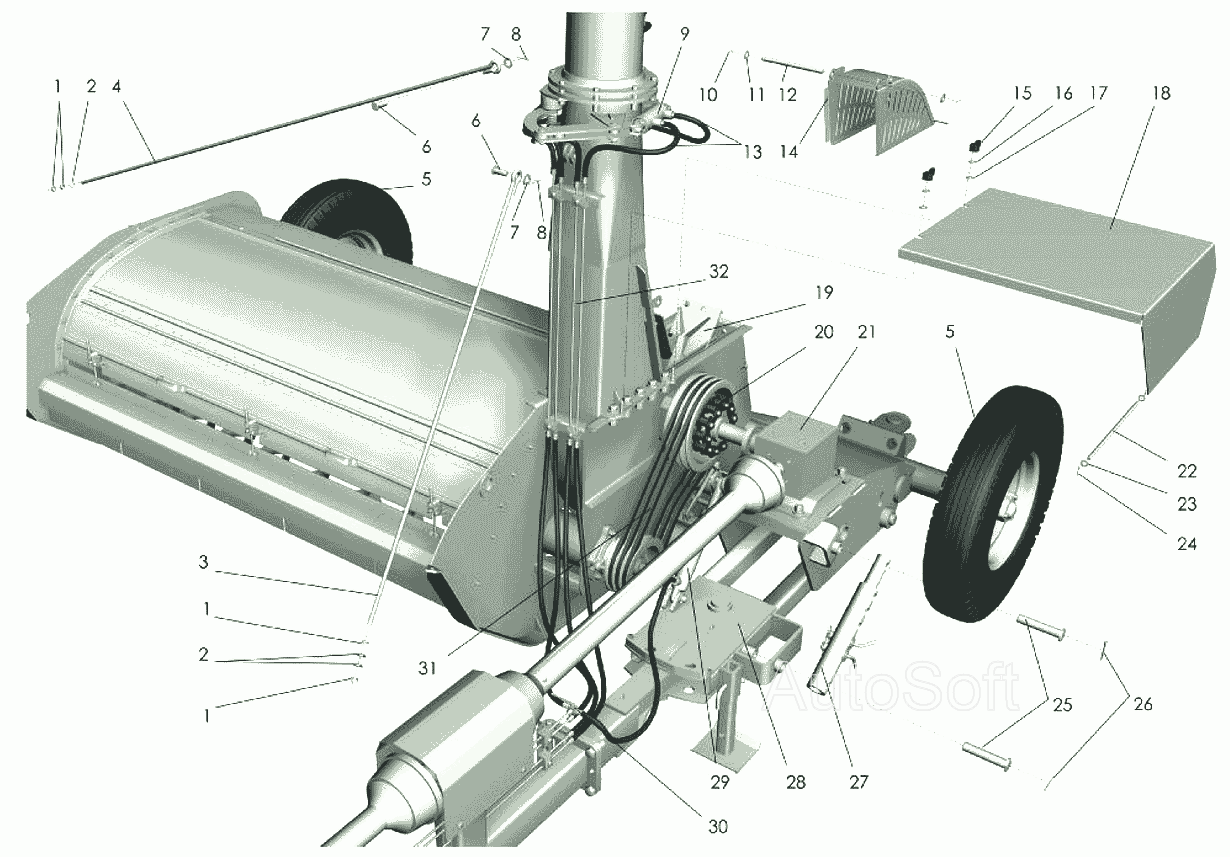

КСД-2,0 (вид слева) КСД-2,0 "Sterh". Каталог 2007г.

КСД-2,0 (вид справа) КСД-2,0 "Sterh" Колеса КСД-2,0 "Sterh"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гайка М12-6Н.6.019 ГОСТ5915-70

Заводской номер: [Гайка М12-6Н.6.019 ГОСТ5915-70] Количество на модель: 4
[Гайка М12-6Н.6.019 ГОСТ5915-70]
4
2

Номер детали на чертеже:

2

Шайба 12.01.019 ГОСТ11371-78

Заводской номер: [Шайба 12.01.019 ГОСТ11371-78] Количество на модель: 3
[Шайба 12.01.019 ГОСТ11371-78]
3
3

Номер детали на чертеже:

3

Растяжка

Заводской номер: КСД-00.00.632 Количество на модель: 1
КСД-00.00.632
1
4

Номер детали на чертеже:

4

Растяжка

Заводской номер: КСД-00.00.631 Количество на модель: 1
КСД-00.00.631
1
5

Номер детали на чертеже:

5

Колесо

Заводской номер: 36-310010 Количество на модель: 2
36-310010
2
6

Номер детали на чертеже:

6

Ось

Заводской номер: КСД-02.00.603 Количество на модель: 2
КСД-02.00.603
2
7

Номер детали на чертеже:

7

Шайба 16.01.019 ГОСТ11371-78

Заводской номер: [Шайба 16.01.019 ГОСТ11371-78] Количество на модель: 2
[Шайба 16.01.019 ГОСТ11371-78]
2
8

Номер детали на чертеже:

8

Шплинт 4,0х28.019 ГОСТ397-79

Заводской номер: [Шплинт 4,0х28.019 ГОСТ397-79] Количество на модель: 2
[Шплинт 4,0х28.019 ГОСТ397-79]
2
9

Номер детали на чертеже:

9

Гидроцилиндр ТУ-23.120-86

Заводской номер: ГА-93.000 Количество на модель: 1
ГА-93.000
1
10

Номер детали на чертеже:

10

Шплинт 5,0х63.019 ГОСТ397-79

Заводской номер: [Шплинт 5,0х63.019 ГОСТ397-79] Количество на модель: 2
[Шплинт 5,0х63.019 ГОСТ397-79]
2
12

Номер детали на чертеже:

12

Ось

Заводской номер: КСД-00.00.605А Количество на модель: 1
КСД-00.00.605А
1
13

Номер детали на чертеже:

13

Рукав высокого давления ТУ4791-001-24263187-02 (L=1100мм)

Заводской номер: 8.022(М14х1,5)03(М16х1,5)21/84 Количество на модель: 2
8.022(М14х1,5)03(М16х1,5)21/84
2
14

Номер детали на чертеже:

14

Крышка измельчителя

Заводской номер: КСД-11.00.000В Количество на модель: 1
КСД-11.00.000В
1
15

Номер детали на чертеже:

15

Гайка М10-6Н.6 ГОСТ3032-76

Заводской номер: [Гайка М10-6Н.6 ГОСТ3032-76] Количество на модель: 2
[Гайка М10-6Н.6 ГОСТ3032-76]
2
16

Номер детали на чертеже:

16

Шайба 10Т.65Г.05 ГОСТ6402-70

Заводской номер: [Шайба 10Т.65Г.05 ГОСТ6402-70] Количество на модель: 2
[Шайба 10Т.65Г.05 ГОСТ6402-70]
2
17

Номер детали на чертеже:

17

Шайба 10.01.019 ГОСТ11371-78

Заводской номер: [Шайба 10.01.019 ГОСТ11371-78] Количество на модель: 2
[Шайба 10.01.019 ГОСТ11371-78]
2
18

Номер детали на чертеже:

18

Кожух защитный

Заводской номер: КСД-20.00.000Б Количество на модель: 1
КСД-20.00.000Б
1
19

Номер детали на чертеже:

19

Измельчитель

Заводской номер: КСД-03.02.000А Количество на модель: 1
КСД-03.02.000А
1
20

Номер детали на чертеже:

20

Цепь 2ПР-25,4-114 ГОСТ13568-97 (17зв.)

Заводской номер: 2ПР-25,4-114 ГОСТ13568-97 Количество на модель: 1
2ПР-25,4-114 ГОСТ13568-97
1
21

Номер детали на чертеже:

21

Мультипликатор 1:2,25

Заводской номер: 118-10.101R Количество на модель: 1
118-10.101R
1
22

Номер детали на чертеже:

22

Ось

Заводской номер: КСД-00.00.633 Количество на модель: 1
КСД-00.00.633
1
23

Номер детали на чертеже:

23

Шайба 8.01.019 ГОСТ11371-78

Заводской номер: [Шайба 8.01.019 ГОСТ11371-78] Количество на модель: 2
[Шайба 8.01.019 ГОСТ11371-78]
2
24

Номер детали на чертеже:

24

Шплинт 2,5х16.019 ГОСТ397-79

Заводской номер: [Шплинт 2,5х16.019 ГОСТ397-79] Количество на модель: 2
[Шплинт 2,5х16.019 ГОСТ397-79]
2
25

Номер детали на чертеже:

25

Палец

Заводской номер: КСД-00.00.611 Количество на модель: 2
КСД-00.00.611
2
27

Номер детали на чертеже:

27

Фиксатор

Заводской номер: КСД-14.00.000Б Количество на модель: 1
КСД-14.00.000Б
1
28

Номер детали на чертеже:

28

Площадка опорная

Заводской номер: КСД-05.00.000Е Количество на модель: 1
КСД-05.00.000Е
1
29

Номер детали на чертеже:

29

Гидроцилиндр

Заводской номер: ГА-93.000-02 ТУ-23.120-86 Количество на модель: 1
ГА-93.000-02 ТУ-23.120-86
1
30

Номер детали на чертеже:

30

Гидрокран

Заводской номер: 3BKHL06LK Количество на модель: 1
3BKHL06LK
1
31

Номер детали на чертеже:

31

Ремень С(В)-1800 ГОСТ1284.1-89

Заводской номер: Ремень С(В)-1800 ГОСТ1284.1-89 Количество на модель: 3
Ремень С(В)-1800 ГОСТ1284.1-89
3
32

Номер детали на чертеже:

32

Трубка металлическая PR08-1,5VZ (L=1050мм)

Заводской номер: 1050 PR08-1,5VZ Количество на модель: 4
1050 PR08-1,5VZ
4
