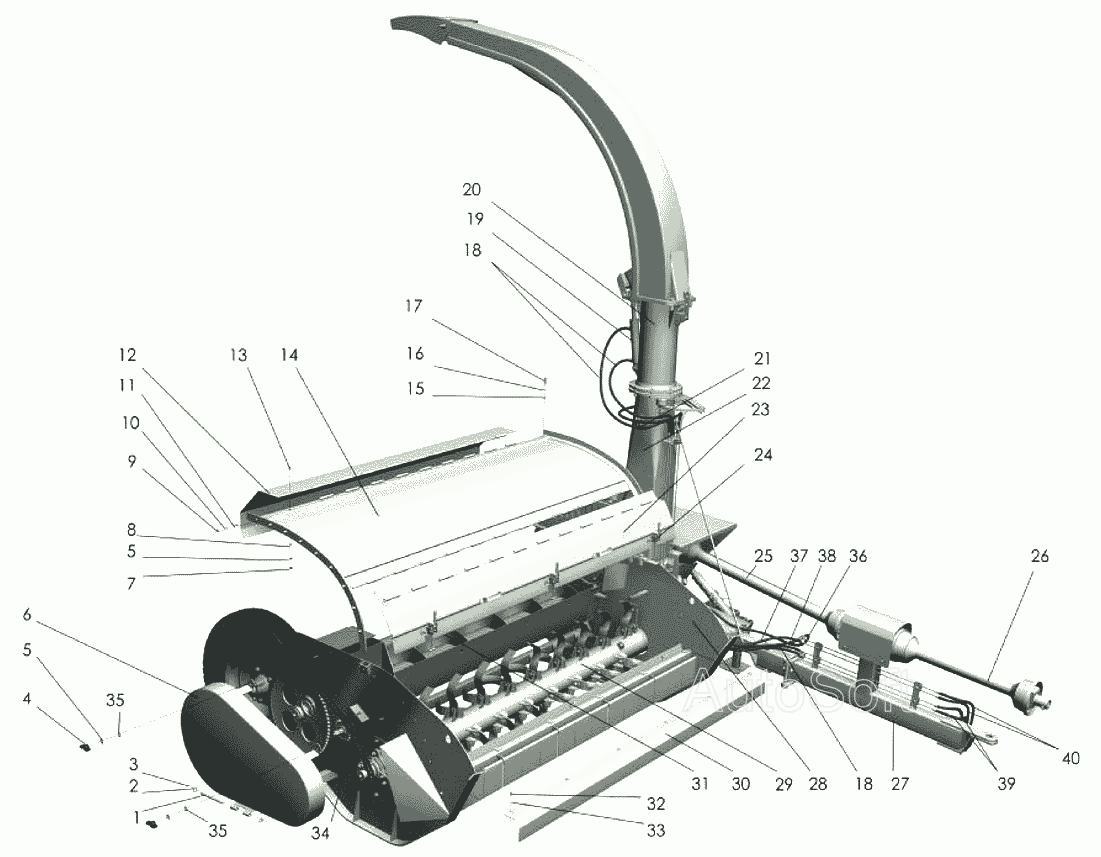

КСД-2,0 (вид справа) КСД-2,0 "Sterh". Каталог 2007г.

КСД-2,0 (общий вид) КСД-2,0 "Sterh" КСД-2,0 (вид слева) КСД-2,0 "Sterh"

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Ось

Заводской номер: КСД-00.00.618Б Количество на модель: 1
КСД-00.00.618Б
1
2

Номер детали на чертеже:

2

Шайба 12.01.019 ГОСТ11371-78

Заводской номер: [Шайба 12.01.019 ГОСТ11371-78] Количество на модель: 2
[Шайба 12.01.019 ГОСТ11371-78]
2
3

Номер детали на чертеже:

3

Шплинт 3,2х20.019 ГОСТ397-79

Заводской номер: [Шплинт 3,2х20.019 ГОСТ397-79] Количество на модель: 2
[Шплинт 3,2х20.019 ГОСТ397-79]
2
4

Номер детали на чертеже:

4

Гайка М10-6Н.6 ГОСТ3032-76

Заводской номер: [Гайка М10-6Н.6 ГОСТ3032-76] Количество на модель: 2
[Гайка М10-6Н.6 ГОСТ3032-76]
2
5

Номер детали на чертеже:

5

Шайба 10Т.65Г.05 ГОСТ6402-70

Заводской номер: [Шайба 10Т.65Г.05 ГОСТ6402-70] Количество на модель: 3
[Шайба 10Т.65Г.05 ГОСТ6402-70]
3
6

Номер детали на чертеже:

6

Кожух

Заводской номер: КСД-00.00.020А Количество на модель: 1
КСД-00.00.020А
1
7

Номер детали на чертеже:

7

Гайка М10-6Н.6.019 ГОСТ5915-70

Заводской номер: [Гайка М10-6Н.6.019 ГОСТ5915-70] Количество на модель: 1
[Гайка М10-6Н.6.019 ГОСТ5915-70]
1
8

Номер детали на чертеже:

8

Шайба 10.01.019 ГОСТ11371-78

Заводской номер: [Шайба 10.01.019 ГОСТ11371-78] Количество на модель: 1
[Шайба 10.01.019 ГОСТ11371-78]
1
9

Номер детали на чертеже:

9

Гайка М8-6Н.6.019 ГОСТ5915-70

Заводской номер: [Гайка М8-6Н.6.019 ГОСТ5915-70] Количество на модель: 12
[Гайка М8-6Н.6.019 ГОСТ5915-70]
12
10

Номер детали на чертеже:

10

Шайба М8-6Н.6 ГОСТ3032-76

Заводской номер: [Шайба М8-6Н.6 ГОСТ3032-76] Количество на модель: 12
[Шайба М8-6Н.6 ГОСТ3032-76]
12
11

Номер детали на чертеже:

11

Болт М8-6gх20.88.35.019 ГОСТ7798-70

Заводской номер: [Болт М8-6gх20.88.35.019 ГОСТ7798-70] Количество на модель: 12
[Болт М8-6gх20.88.35.019 ГОСТ7798-70]
12
12

Номер детали на чертеже:

12

Кожух шнека

Заводской номер: КСД-10.00.050А Количество на модель: 1
КСД-10.00.050А
1
13

Номер детали на чертеже:

13

Болт М10х20.46.019 ГОСТ7802-81

Заводской номер: [Болт М10х20.46.019 ГОСТ7802-81] Количество на модель: 1
[Болт М10х20.46.019 ГОСТ7802-81]
1
14

Номер детали на чертеже:

14

Кожух ротора

Заводской номер: КСД-09.00.000Б Количество на модель: 1
КСД-09.00.000Б
1
17

Номер детали на чертеже:

17

Болт М10-6gх25.88.35.019 ГОСТ7798-70

Заводской номер: [Болт М10-6gх25.88.35.019 ГОСТ7798-70] Количество на модель: 1
[Болт М10-6gх25.88.35.019 ГОСТ7798-70]
1
18

Номер детали на чертеже:

18

Рукав высокого давления ТУ4791-001-24263187-02 (L=1100мм)

Заводской номер: 8.022(М14х1,5)03(М16х1,5)21/84 Количество на модель: 2
8.022(М14х1,5)03(М16х1,5)21/84
2
19

Номер детали на чертеже:

19

Гидроцилиндр

Заводской номер: ГА-93.000-02 ТУ23.1.20-89 Количество на модель: 1
ГА-93.000-02 ТУ23.1.20-89
1
20

Номер детали на чертеже:

20

Силосопровод

Заводской номер: КСД-07.00.000В Количество на модель: 1
КСД-07.00.000В
1
22

Номер детали на чертеже:

22

Основание силосопровода

Заводской номер: КСД-06.00.000Б Количество на модель: 1
КСД-06.00.000Б
1
23

Номер детали на чертеже:

23

Люк ротора

Заводской номер: КСД-10.00.010А Количество на модель: 1
КСД-10.00.010А
1
24

Номер детали на чертеже:

24

Замок эксцентриковый

Заводской номер: КСД-01.01.060А Количество на модель: 7
КСД-01.01.060А
7
25

Номер детали на чертеже:

25

Карданный вал с предохранительной муфтой

Заводской номер: В06.071.AF.074.143 Количество на модель: 1
В06.071.AF.074.143
1
26

Номер детали на чертеже:

26

Карданный вал с обгонной муфтой

Заводской номер: В06.066.АА.018.074 Количество на модель: 1
В06.066.АА.018.074
1
27

Номер детали на чертеже:

27

Брус сницы

Заводской номер: КСД-08.01.000В Количество на модель: 1
КСД-08.01.000В
1
28

Номер детали на чертеже:

28

Рама в сборе

Заводской номер: КСД-01.00.000 Количество на модель: 1
КСД-01.00.000
1
29

Номер детали на чертеже:

29

Ротор

Заводской номер: КСД-02.00.000А Количество на модель: 1
КСД-02.00.000А
1
30

Номер детали на чертеже:

30

Щиток передний

Заводской номер: КСД-00.00.402А Количество на модель: 1
КСД-00.00.402А
1
31

Номер детали на чертеже:

31

Шнек

Заводской номер: КСД-04.01.000А Количество на модель: 1
КСД-04.01.000А
1
33

Номер детали на чертеже:

33

Шайба 8.01.019 ГОСТ11371-78

Заводской номер: [Шайба 8.01.019 ГОСТ11371-78] Количество на модель: 6
[Шайба 8.01.019 ГОСТ11371-78]
6
34

Номер детали на чертеже:

34

Цепь ПР-19,05-3180 ГОСТ13568-75 (97зв.)

Заводской номер: ПР-19,05-3180 ГОСТ13568-75 Количество на модель: 1
ПР-19,05-3180 ГОСТ13568-75
1
36

Номер детали на чертеже:

36

Рукав высокого давления ТУ4791-001-24263187-02 (L=1100мм)

Заводской номер: 8.03(М16х1,5)112(М14х1,5)21/84 Количество на модель: 1
8.03(М16х1,5)112(М14х1,5)21/84
1
37

Номер детали на чертеже:

37

Рукав высокого давления ТУ4791-001-24263187-02 (L=1100мм)

Заводской номер: 8.022(М14х1,5)112(М14х1,5)21/8 Количество на модель: 1
8.022(М14х1,5)112(М14х1,5)21/8
1
38

Номер детали на чертеже:

38

Рукав высокого давления ТУ4791-001-24263187-02 (L=1100мм)

Заводской номер: 8.022(М14х1,5)022(М14х1,5)21/8 Количество на модель: 3
8.022(М14х1,5)022(М14х1,5)21/8
3
39

Номер детали на чертеже:

39

Рукав высокого давления ТУ4791-001-24263187-02 (L=3500мм)

Заводской номер: 8.03(М20х1,5)022(М14х1,5)21/84 Количество на модель: 2
8.03(М20х1,5)022(М14х1,5)21/84
2
