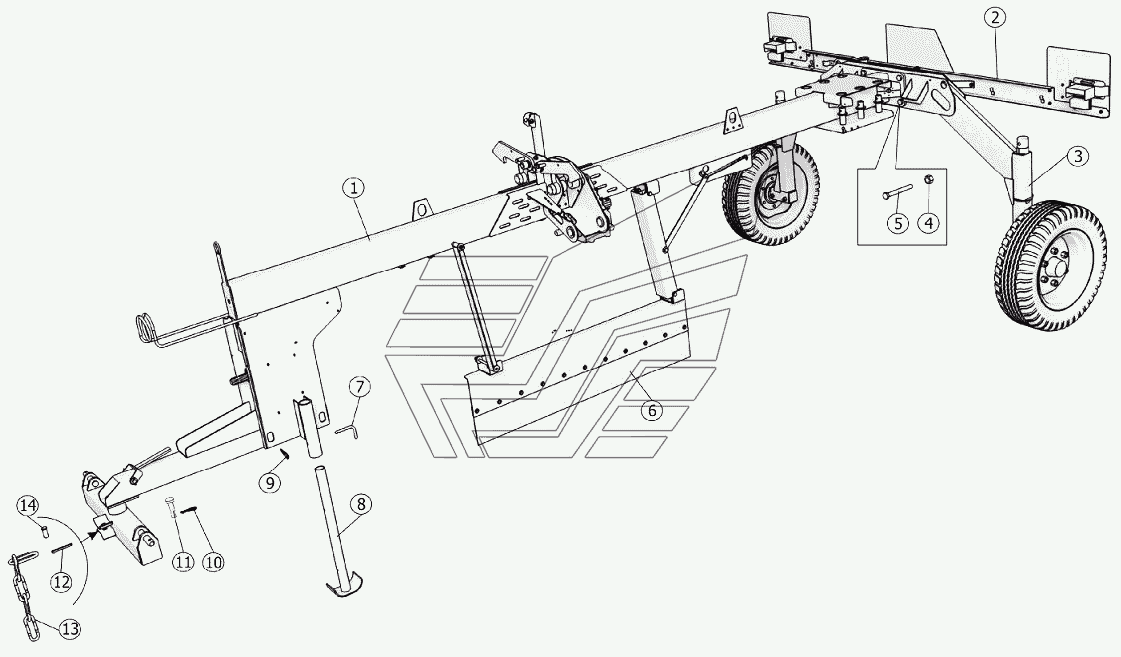

Шасси ГРП-815.01.00.000 ГРП-815. Каталог 2013г.

Общий вид ГРП-815 Балка средняя ГРП-815.01.02.000 ГРП-815

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Балка средняя

Заводской номер: ГРП-815.01.02.000 Количество на модель: 1
ГРП-815.01.02.000
1
2

Номер детали на чертеже:

2

Панель габаритов

Заводской номер: ГРП-811.01.00.080 Количество на модель: 1
ГРП-811.01.00.080
1
3

Номер детали на чертеже:

3

Балка задняя

Заводской номер: ГРП-815.01.03.000 Количество на модель: 1
ГРП-815.01.03.000
1
4

Номер детали на чертеже:

4

Болт М20-6gx170.88.019

Заводской номер: БолтМ20-6gx170.88.019 Количество на модель: 4
БолтМ20-6gx170.88.019
4
5

Номер детали на чертеже:

5

Гайка М20-6H.6.019

Заводской номер: ГайкаМ20-6H.6.019 Количество на модель: 12
ГайкаМ20-6H.6.019
12
6

Номер детали на чертеже:

6

Установка среднего экрана

Заводской номер: ГРП-815.01.04.000 Количество на модель: 1
ГРП-815.01.04.000
1
7

Номер детали на чертеже:

7

Упор

Заводской номер: ГРП-810.01.00.602 Количество на модель: 1
ГРП-810.01.00.602
1
8

Номер детали на чертеже:

8

Опора

Заводской номер: ГРП-811.01.00.020-01 Количество на модель: 1
ГРП-811.01.00.020-01
1
9

Номер детали на чертеже:

9

Шплинт 2.3,6x50.019

Заводской номер: Шплинт2.3,6x50.019 Количество на модель: 2
Шплинт2.3,6x50.019
2
10

Номер детали на чертеже:

10

Шплинт2.3,6x40.019

Заводской номер: Шплинт2.3,6x40.019 Количество на модель: 2
Шплинт2.3,6x40.019
2
11

Номер детали на чертеже:

11

Фиксатор

Заводской номер: КРК-02.616 Количество на модель: 2
КРК-02.616
2
12

Номер детали на чертеже:

12

Шплинт 5x40.019

Заводской номер: Шплинт5x40.019 Количество на модель: 4
Шплинт5x40.019
4
13

Номер детали на чертеже:

13

Цепь

Заводской номер: 142.29.00.040 Количество на модель: 1
142.29.00.040
1
14

Номер детали на чертеже:

14

Ось 6-20b12x45.35.Ц9хр

Заводской номер: Ось6-20b12x45.35.Ц9хр Количество на модель: 1
Ось6-20b12x45.35.Ц9хр
1
