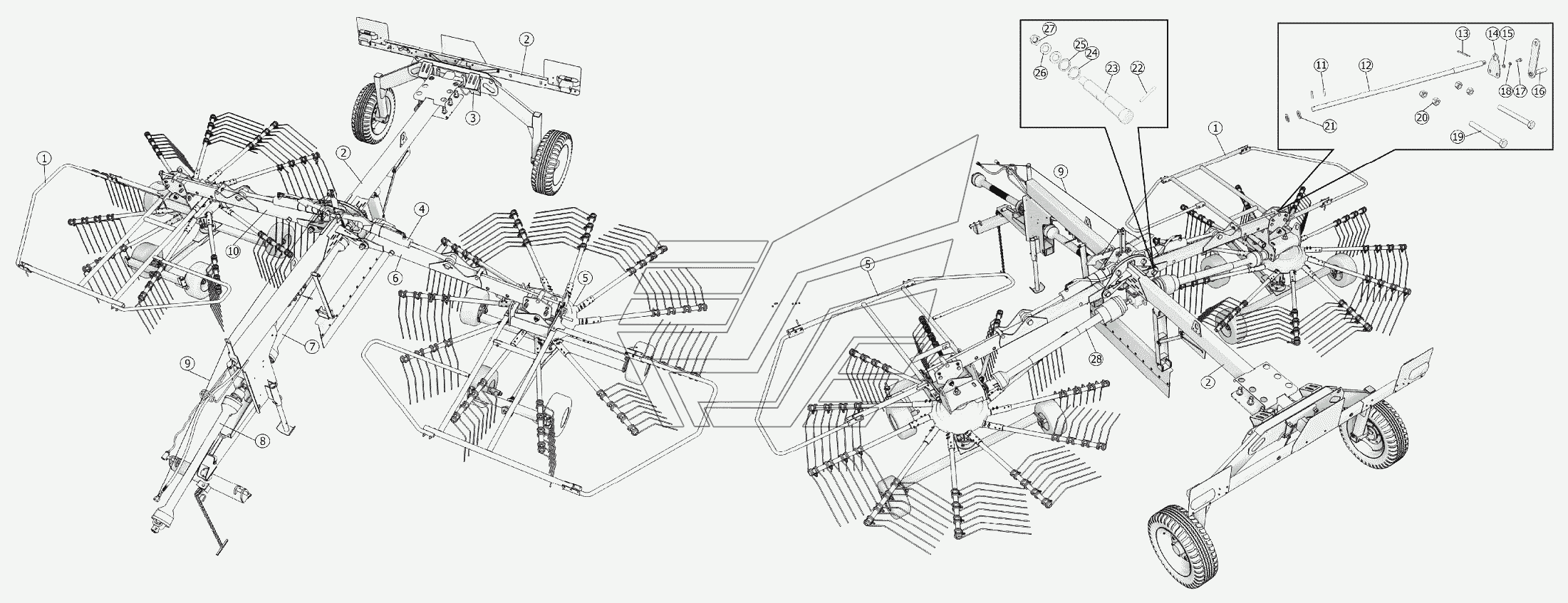

Общий вид ГРП-815. Каталог 2013г.

Шасси ГРП-815.01.00.000 ГРП-815

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Ротор

Заводской номер: ГРП-811.05.00.000А Количество на модель: 1
ГРП-811.05.00.000А
1
2

Номер детали на чертеже:

2

Шасси

Заводской номер: ГРП-815.01.00.000 Количество на модель: 1
ГРП-815.01.00.000
1
3

Номер детали на чертеже:

3

Упор противооткатный

Заводской номер: 142.29.00.250 Количество на модель: 2
142.29.00.250
2
4

Номер детали на чертеже:

4

Установка гидрооборудования

Заводской номер: ГРП-815.09.00.000 Количество на модель: 1
ГРП-815.09.00.000
1
5

Номер детали на чертеже:

5

Ротор

Заводской номер: ГРП-811.05.00.000А-01 Количество на модель: 1
ГРП-811.05.00.000А-01
1
6

Номер детали на чертеже:

6

Балка ротора

Заводской номер: ГРП-810.02.00.050-01 Количество на модель: 1
ГРП-810.02.00.050-01
1
7

Номер детали на чертеже:

7

Карданный вал

Заводской номер: 1035/1350/KH/X351-X351 Количество на модель: 1
1035/1350/KH/X351-X351
1
8

Номер детали на чертеже:

8

Карданный вал

Заводской номер: 1035/1400/KH/X355.3-94 Количество на модель: 1
1035/1400/KH/X355.3-94
1
9

Номер детали на чертеже:

9

Шнур

Заводской номер: ГРП-811.00.00.010 Количество на модель: 1
ГРП-811.00.00.010
1
10

Номер детали на чертеже:

10

Балка ротора

Заводской номер: ГРП-810.02.00.050 Количество на модель: 1
ГРП-810.02.00.050
1
11

Номер детали на чертеже:

11

Штифт 6x30

Заводской номер: Штифт6x30 Количество на модель: 4
Штифт6x30
4
12

Номер детали на чертеже:

12

Рычаг

Заводской номер: ГРП-811.00.00.601А Количество на модель: 2
ГРП-811.00.00.601А
2
13

Номер детали на чертеже:

13

Шплинт2.5x64.019

Заводской номер: Шплинт2.5x64.019 Количество на модель: 2
Шплинт2.5x64.019
2
14

Номер детали на чертеже:

14

Кронштейн

Заводской номер: ГРП-810.00.00.401 Количество на модель: 2
ГРП-810.00.00.401
2
15

Номер детали на чертеже:

15

Шайба C.10.01.019

Заводской номер: ШайбаC.10.01.019 Количество на модель: 4
ШайбаC.10.01.019
4
16

Номер детали на чертеже:

16

Ручка

Заводской номер: ГРП-811.00.00.100 Количество на модель: 2
ГРП-811.00.00.100
2
17

Номер детали на чертеже:

17

Болт М10-6gx25.88.019

Заводской номер: БолтМ10-6gx25.88.019 Количество на модель: 4
БолтМ10-6gx25.88.019
4
18

Номер детали на чертеже:

18

Шайба 10T 65Г019

Заводской номер: Шайба10T65Г019 Количество на модель: 4
Шайба10T65Г019
4
19

Номер детали на чертеже:

19

Болт М20-6gx180.88.019

Заводской номер: БолтМ20-6gx180.88.019 Количество на модель: 4
БолтМ20-6gx180.88.019
4
20

Номер детали на чертеже:

20

Гайка М20-6H.6.019

Заводской номер: ГайкаМ20-6H.6.019 Количество на модель: 8
ГайкаМ20-6H.6.019
8
21

Номер детали на чертеже:

21

Шайба С.16.01.019

Заводской номер: ШайбаС.16.01.019 Количество на модель: 4
ШайбаС.16.01.019
4
22

Номер детали на чертеже:

22

Штифт А.8x65.60С2

Заводской номер: ШтифтА.8x65.60С2 Количество на модель: 2
ШтифтА.8x65.60С2
2
23

Номер детали на чертеже:

23

Ось

Заводской номер: ГРП-810.01.00.601-01 Количество на модель: 2
ГРП-810.01.00.601-01
2
24

Номер детали на чертеже:

24

Шайба

Заводской номер: ГРП-810.01.00.401 Количество на модель: 2
ГРП-810.01.00.401
2
25

Номер детали на чертеже:

25

Шайба

Заводской номер: ГРП-810.01.00.401-01 Количество на модель: 2
ГРП-810.01.00.401-01
2
26

Номер детали на чертеже:

26

Шайба C.30.01.019

Заводской номер: ШайбаC.30.01.019 Количество на модель: 4
ШайбаC.30.01.019
4
27

Номер детали на чертеже:

27

Гайка М30 DIN 985

Заводской номер: ГайкаМ30DIN985 Количество на модель: 2
ГайкаМ30DIN985
2
28

Номер детали на чертеже:

28

Карданный вал

Заводской номер: 60105/1400/KH/637-16P Количество на модель: 2
60105/1400/KH/637-16P
2
Шасси ГРП-815.01.00.000 ГРП-815
