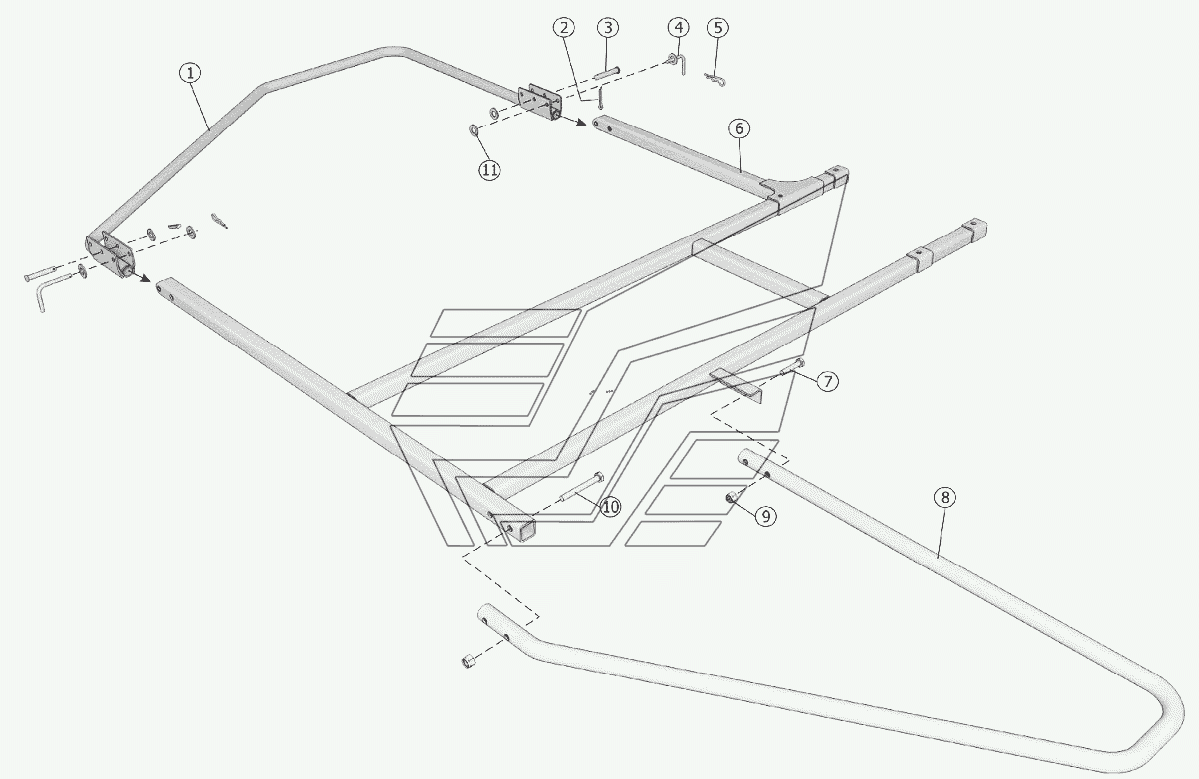

Ограждение ГРП-811.05.04.000 ГРП-815. Каталог 2013г.

Граблина ГРП-811.05.03.030 ГРП-815 Ротор ГРП-811.05.00.050А ГРП-815

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Труба ограждения

Заводской номер: ГРП-811.05.04.020 Количество на модель: 1
ГРП-811.05.04.020
1
2

Номер детали на чертеже:

2

Шплинт 3,2x20.019

Заводской номер: Шплинт3,2x20.019 Количество на модель: 2
Шплинт3,2x20.019
2
3

Номер детали на чертеже:

3

Ось6-10Ы2х60.СтЗ

Заводской номер: Ось6-10Ы2х60.СтЗ Количество на модель: 2
Ось6-10Ы2х60.СтЗ
2
4

Номер детали на чертеже:

4

Фиксатор

Заводской номер: ГРП-810.03.04.030 Количество на модель: 2
ГРП-810.03.04.030
2
5

Номер детали на чертеже:

5

Шплинт2.2x28.019

Заводской номер: Шплинт2.2x28.019 Количество на модель: 2
Шплинт2.2x28.019
2
6

Номер детали на чертеже:

6

Ограждение

Заводской номер: ГРП-810.03.04.010 Количество на модель: 1
ГРП-810.03.04.010
1
7

Номер детали на чертеже:

7

Болт М12-6gx60.88.019

Заводской номер: БолтМ12-6gx60.88.019 Количество на модель: 2
БолтМ12-6gx60.88.019
2
8

Номер детали на чертеже:

8

Труба

Заводской номер: ГРП-810.03.04.805 Количество на модель: 1
ГРП-810.03.04.805
1
9

Номер детали на чертеже:

9

Гайка М12-6Н.6.019

Заводской номер: ГайкаМ12-6Н.6.019 Количество на модель: 4
ГайкаМ12-6Н.6.019
4
10

Номер детали на чертеже:

10

Болт М12-6gx100.88.019

Заводской номер: БолтМ12-6gx100.88.019 Количество на модель: 2
БолтМ12-6gx100.88.019
2
11

Номер детали на чертеже:

11

Шайба С.10.01.019

Заводской номер: ШайбаС.10.01.019 Количество на модель: 4
ШайбаС.10.01.019
4
