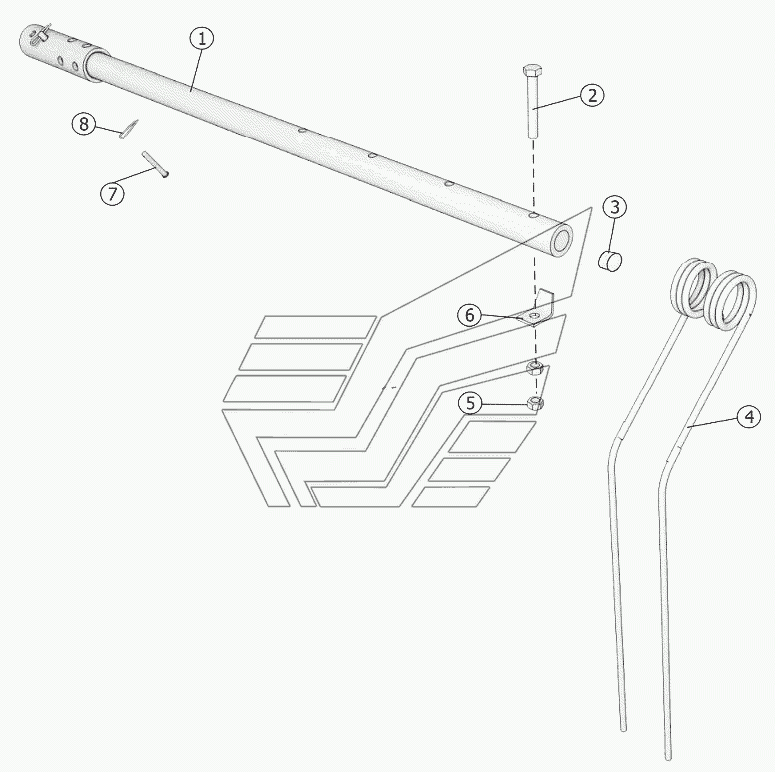

Граблина ГРП-811.05.03.030 ГРП-815. Каталог 2013г.

Шасси тележки ГРП-811.05.02.000А ГРП-815 Ограждение ГРП-811.05.04.000 ГРП-815

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Штанга

Заводской номер: ГРП-811.05.03.080 Количество на модель: 1
ГРП-811.05.03.080
1
2

Номер детали на чертеже:

2

Болт М12-6gx80.88.019

Заводской номер: БолтМ12-6gx80.88.019 Количество на модель: 4
БолтМ12-6gx80.88.019
4
3

Номер детали на чертеже:

3

Заглушка ЕР5

Заводской номер: ЗаглушкаЕР5 Количество на модель: 1
ЗаглушкаЕР5
1
4

Номер детали на чертеже:

4

Граблина

Заводской номер: ГРН-01.601 Количество на модель: 4
ГРН-01.601
4
5

Номер детали на чертеже:

5

Гайка М12-6H.6.019

Заводской номер: ГайкаМ12-6H.6.019 Количество на модель: 8
ГайкаМ12-6H.6.019
8
6

Номер детали на чертеже:

6

Фиксатор

Заводской номер: ГРН-471.01.401 Количество на модель: 4
ГРН-471.01.401
4
7

Номер детали на чертеже:

7

Ось 6-10d11x70.45.Ц9Хр

Заводской номер: Ось6-10d11x70.45.Ц9Хр Количество на модель: 2
Ось6-10d11x70.45.Ц9Хр
2
8

Номер детали на чертеже:

8

Шплинт 2.2,8x40.019

Заводской номер: Шплинт2.2,8x40.019 Количество на модель: 2
Шплинт2.2,8x40.019
2
