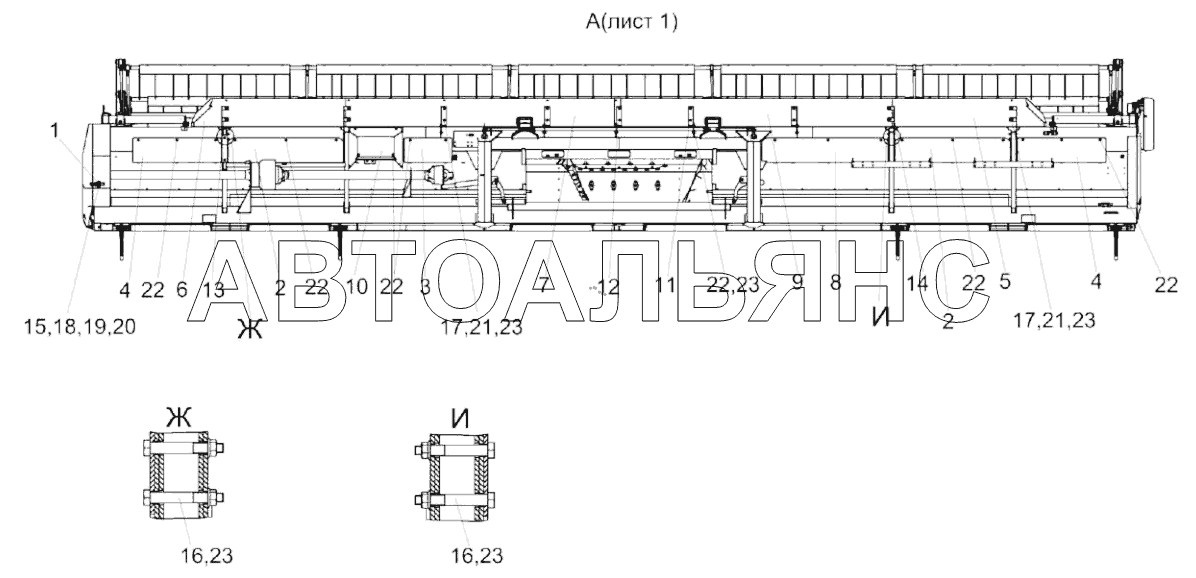

Установка ограждений КЗК-1492-1525000А (лист 2) ЖЗС-9-2. Каталог 2020г.

Установка ограждений КЗК-1492-1525000А (лист 1) ЖЗС-9-2 Ограждение КЗК-1492-1525010А ЖЗС-9-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка ограждений

Заводской номер: КЗК-1492-1525000А Количество на модель: 1
КЗК-1492-1525000А
1
1

Номер детали на чертеже:

1

Замок

Заводской номер: 8130-85.04.000 Количество на модель: 1
8130-85.04.000
1
2

Номер детали на чертеже:

2

Ограждение

Заводской номер: КЗК-1492-2525010 Количество на модель: 2
КЗК-1492-2525010
2
3

Номер детали на чертеже:

3

Щиток

Заводской номер: КЗК-1492-2525030 Количество на модель: 1
КЗК-1492-2525030
1
4

Номер детали на чертеже:

4

Щиток

Заводской номер: КЗК-1492-2525040 Количество на модель: 2
КЗК-1492-2525040
2
5

Номер детали на чертеже:

5

Щиток

Заводской номер: КЗК-1492-2525100 Количество на модель: 1
КЗК-1492-2525100
1
6

Номер детали на чертеже:

6

Щиток

Заводской номер: КЗК-1492-2525100-01 Количество на модель: 1
КЗК-1492-2525100-01
1
7

Номер детали на чертеже:

7

Щиток

Заводской номер: КЗК-1492-2525200 Количество на модель: 1
КЗК-1492-2525200
1
8

Номер детали на чертеже:

8

Ограждение

Заводской номер: КЗК-1475-2525020 Количество на модель: 1
КЗК-1475-2525020
1
9

Номер детали на чертеже:

9

Щит

Заводской номер: КЗК-1492-2525409 Количество на модель: 1
КЗК-1492-2525409
1
10

Номер детали на чертеже:

10

Щиток

Заводской номер: КЗК-13-1525417 Количество на модель: 1
КЗК-13-1525417
1
11

Номер детали на чертеже:

11

Упор

Заводской номер: КЗК-13-1525434 Количество на модель: 2
КЗК-13-1525434
2
12

Номер детали на чертеже:

12

Упор

Заводской номер: КЗК-13-1525434-01 Количество на модель: 3
КЗК-13-1525434-01
3
13

Номер детали на чертеже:

13

Кронштейн

Заводской номер: КЗК-1475-2525431А Количество на модель: 2
КЗК-1475-2525431А
2
14

Номер детали на чертеже:

14

Кронштейн

Заводской номер: КЗК-1475-2525431А-01 Количество на модель: 2
КЗК-1475-2525431А-01
2
15

Номер детали на чертеже:

15

Болт М6-6eх16-7798

Заводской номер: Болт М6-6eх16-7798 Количество на модель: 2
Болт М6-6eх16-7798
2
16

Номер детали на чертеже:

16

Болт

Заводской номер: Болт М8-6eх65-7802 Количество на модель: 8
Болт М8-6eх65-7802
8
17

Номер детали на чертеже:

17

Болт

Заводской номер: Болт М10-6eх20-7802 Количество на модель: 18
Болт М10-6eх20-7802
18
18

Номер детали на чертеже:

18

Гайка М6-6G-5915

Заводской номер: Гайка М6-6G-5915 Количество на модель: 18
Гайка М6-6G-5915
18
19

Номер детали на чертеже:

19

Шайба

Заводской номер: Шайба 6Т.65Г-6402 Количество на модель: 18
Шайба 6Т.65Г-6402
18
20

Номер детали на чертеже:

20

Шайба

Заводской номер: Шайба C 6.01-6958 Количество на модель: 14
Шайба C 6.01-6958
14
21

Номер детали на чертеже:

21

Шайба C.14.01-11371

Заводской номер: Шайба C.14.01-11371 Количество на модель: 18
Шайба C.14.01-11371
18
22

Номер детали на чертеже:

22

Болт

Заводской номер: Болт DIN 6921-М8х20-8.8-A-A3G Количество на модель: 41
Болт DIN 6921-М8х20-8.8-A-A3G
41
23

Номер детали на чертеже:

23

Гайка

Заводской номер: Гайка DIN 6923 М8-8-A-A3G Количество на модель: 24
Гайка DIN 6923 М8-8-A-A3G
24
24

Номер детали на чертеже:

24

Гайка

Заводской номер: Гайка DIN 6923 М10-8-A-A3G Количество на модель: 18
Гайка DIN 6923 М10-8-A-A3G
18
