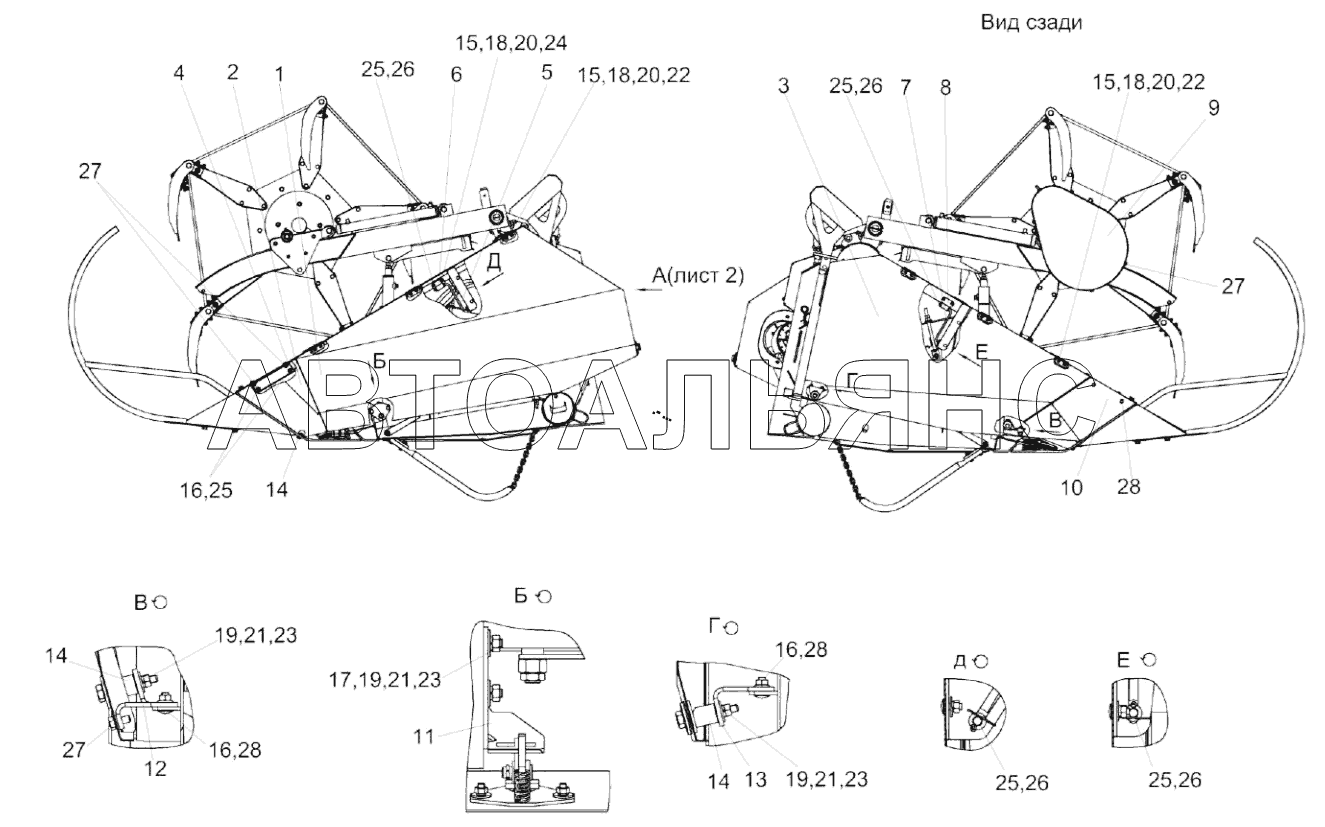

Установка ограждений КЗК-1492-1525000А (лист 1) ЖЗС-9-2. Каталог 2020г.

Установка делителя КЗК-1492-1518000 ЖЗС-9-2 Установка ограждений КЗК-1492-1525000А (лист 2) ЖЗС-9-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка ограждений

Заводской номер: КЗК-1492-1525000А Количество на модель: 1
КЗК-1492-1525000А
1
1

Номер детали на чертеже:

1

Ограждение

Заводской номер: КЗК-1492-1525010А Количество на модель: 1
КЗК-1492-1525010А
1
2

Номер детали на чертеже:

2

Ограждение

Заводской номер: КЗК-1492-1525040А Количество на модель: 1
КЗК-1492-1525040А
1
3

Номер детали на чертеже:

3

Ограждение

Заводской номер: КЗК-1492-1525050 Количество на модель: 1
КЗК-1492-1525050
1
4

Номер детали на чертеже:

4

Кронштейн

Заводской номер: КЗК-1492-1525110А Количество на модель: 2
КЗК-1492-1525110А
2
5

Номер детали на чертеже:

5

Упор

Заводской номер: КЗК-1492-1525140 Количество на модель: 1
КЗК-1492-1525140
1
6

Номер детали на чертеже:

6

Петля

Заводской номер: КЗК-1492-1525160 Количество на модель: 1
КЗК-1492-1525160
1
7

Номер детали на чертеже:

7

Упор

Заводской номер: КЗК-1475-2525140 Количество на модель: 1
КЗК-1475-2525140
1
8

Номер детали на чертеже:

8

Петля

Заводской номер: КЗК-1475-2525170 Количество на модель: 1
КЗК-1475-2525170
1
9

Номер детали на чертеже:

9

Ограждение

Заводской номер: КЗК-1492-1525001 Количество на модель: 1
КЗК-1492-1525001
1
10

Номер детали на чертеже:

10

Ограждение

Заводской номер: КЗК-1492-1525407 Количество на модель: 1
КЗК-1492-1525407
1
11

Номер детали на чертеже:

11

Кронштейн

Заводской номер: КЗК-1492-1525412А Количество на модель: 1
КЗК-1492-1525412А
1
12

Номер детали на чертеже:

12

Кронштейн

Заводской номер: КЗК-1492-1525413 Количество на модель: 1
КЗК-1492-1525413
1
13

Номер детали на чертеже:

13

Кронштейн

Заводской номер: КЗК-1475-2525431А Количество на модель: 1
КЗК-1475-2525431А
1
14

Номер детали на чертеже:

14

Фиксатор

Заводской номер: КЗР 1525603 Количество на модель: 2
КЗР 1525603
2
15

Номер детали на чертеже:

15

Болт

Заводской номер: Болт М6-6eх16-7802 Количество на модель: 18
Болт М6-6eх16-7802
18
16

Номер детали на чертеже:

16

Болт

Заводской номер: Болт М8-6eх20-7802 Количество на модель: 4
Болт М8-6eх20-7802
4
17

Номер детали на чертеже:

17

Болт

Заводской номер: Болт М8-6eх25-7802 Количество на модель: 2
Болт М8-6eх25-7802
2
18

Номер детали на чертеже:

18

Гайка М6-6G-5915

Заводской номер: Гайка М6-6G-5915 Количество на модель: 18
Гайка М6-6G-5915
18
19

Номер детали на чертеже:

19

Гайка М8-6G-5915

Заводской номер: Гайка М8-6G-5915 Количество на модель: 4
Гайка М8-6G-5915
4
20

Номер детали на чертеже:

20

Шайба

Заводской номер: Шайба 6Т.65Г-6402 Количество на модель: 18
Шайба 6Т.65Г-6402
18
21

Номер детали на чертеже:

21

Шайба 8Т.65Г-6402

Заводской номер: Шайба 8Т.65Г-6402 Количество на модель: 4
Шайба 8Т.65Г-6402
4
22

Номер детали на чертеже:

22

Шайба

Заводской номер: Шайба C 6.01-6958 Количество на модель: 14
Шайба C 6.01-6958
14
23

Номер детали на чертеже:

23

Шайба

Заводской номер: Шайба C 8.01-6958 Количество на модель: 4
Шайба C 8.01-6958
4
24

Номер детали на чертеже:

24

Шайба

Заводской номер: Шайба C.6.01 -11371 Количество на модель: 4
Шайба C.6.01 -11371
4
25

Номер детали на чертеже:

25

Шайба

Заводской номер: Шайба C.8.01-11371 Количество на модель: 4
Шайба C.8.01-11371
4
26

Номер детали на чертеже:

26

Шплинт 3,2х20-397

Заводской номер: Шплинт 3,2х20-397 Количество на модель: 4
Шплинт 3,2х20-397
4
27

Номер детали на чертеже:

27

Болт

Заводской номер: Болт DIN 6921-М8х20-8.8-A-A3G Количество на модель: 41
Болт DIN 6921-М8х20-8.8-A-A3G
41
28

Номер детали на чертеже:

28

Гайка

Заводской номер: Гайка DIN 6923 М8-8-A-A3G Количество на модель: 24
Гайка DIN 6923 М8-8-A-A3G
24
