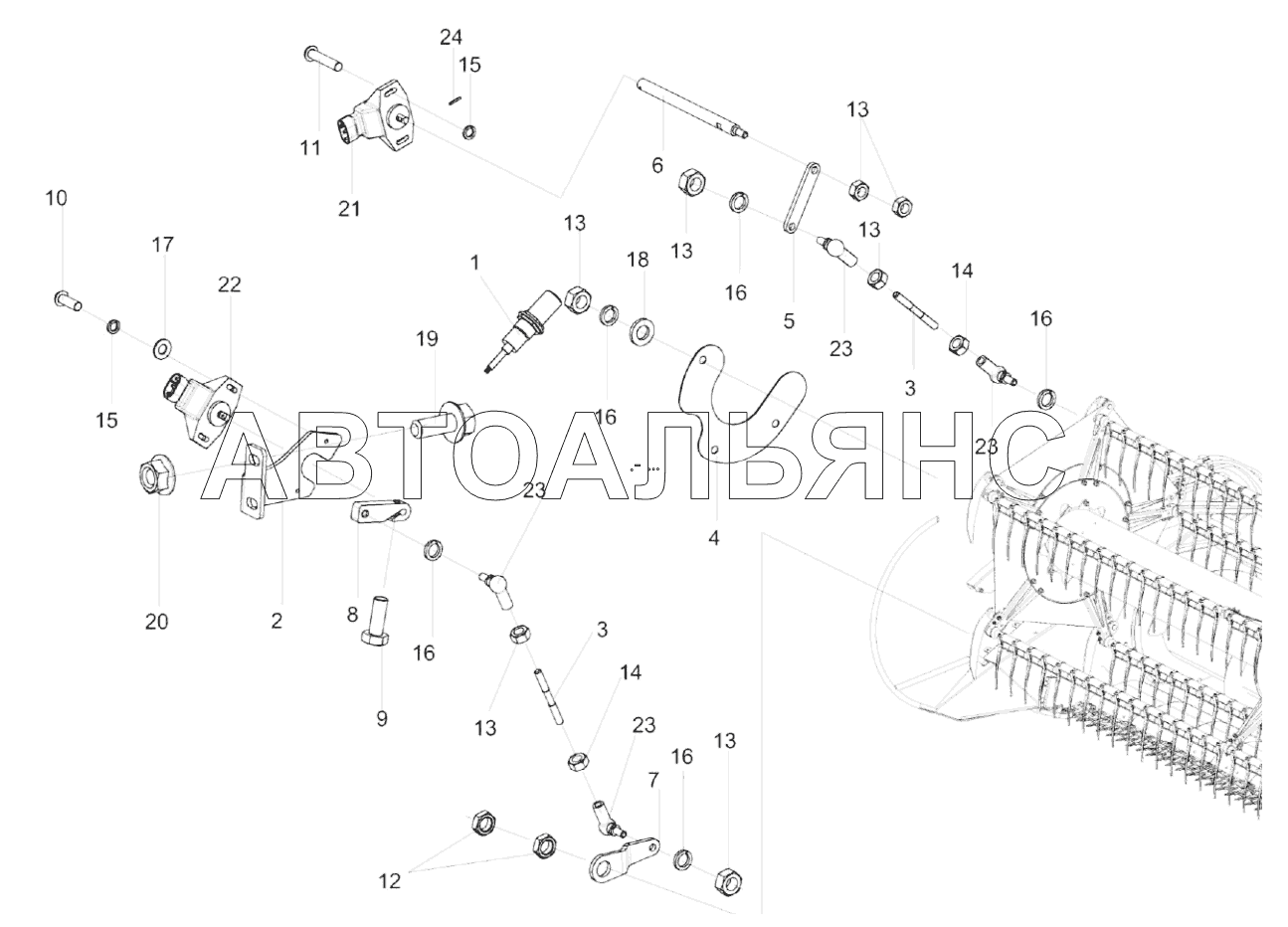

Установка датчиков КЗК-1492-2506000 (лист 2) ЖЗС-9-2. Каталог 2018г.

Установка датчиков КЗК-1492-2506000 (лист 1) ЖЗС-9-2 Электрооборудование жатки для сои ЖЗС-9-2 КЗК-1492-0719000 ЖЗС-9-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка датчиков

Заводской номер: КЗК-1492-2506000 Количество на модель: 1
КЗК-1492-2506000
1
1

Номер детали на чертеже:

1

Датчик скорости

Заводской номер: УЭС-16-0701170 Количество на модель: 1
УЭС-16-0701170
1
2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: КЗК-1492-2506401-01 Количество на модель: 1
КЗК-1492-2506401-01
1
3

Номер детали на чертеже:

3

Шпилька

Заводской номер: КЗ-1-1500622 Количество на модель: 3
КЗ-1-1500622
3
4

Номер детали на чертеже:

4

Пластина

Заводской номер: КЗК-1420-1527405 Количество на модель: 1
КЗК-1420-1527405
1
5

Номер детали на чертеже:

5

Планка

Заводской номер: КЗК-1420-1573401 Количество на модель: 1
КЗК-1420-1573401
1
6

Номер детали на чертеже:

6

Ось

Заводской номер: КЗК-1420-1573611 Количество на модель: 1
КЗК-1420-1573611
1
7

Номер детали на чертеже:

7

Рычаг

Заводской номер: КЗК-1475-2506402 Количество на модель: 2
КЗК-1475-2506402
2
8

Номер детали на чертеже:

8

Рычаг

Заводской номер: КЗК-1492-2506402 Количество на модель: 2
КЗК-1492-2506402
2
9

Номер детали на чертеже:

9

Болт М6-6eх16-7798

Заводской номер: БолтМ6-6eх16-7798 Количество на модель: 3
БолтМ6-6eх16-7798
3
10

Номер детали на чертеже:

10

Винт B.М4-6eх12-17473

Заводской номер: ВинтB.М4-6eх12-17473 Количество на модель: 4
ВинтB.М4-6eх12-17473
4
11

Номер детали на чертеже:

11

Винт B.М4-6eх16-17473

Заводской номер: ВинтB.М4-6eх16-17473 Количество на модель: 2
ВинтB.М4-6eх16-17473
2
12

Номер детали на чертеже:

12

Гайка М14-6G-2526

Заводской номер: ГайкаМ14-6G-2526 Количество на модель: 4
ГайкаМ14-6G-2526
4
13

Номер детали на чертеже:

13

Гайка М6-6G-5915

Заводской номер: ГайкаМ6-6G-5915 Количество на модель: 13
ГайкаМ6-6G-5915
13
14

Номер детали на чертеже:

14

Гайка

Заводской номер: ГайкаМ6-LH-6G-5915 Количество на модель: 4
ГайкаМ6-LH-6G-5915
4
15

Номер детали на чертеже:

15

Шайба 4.65Г-6402

Заводской номер: Шайба4.65Г-6402 Количество на модель: 8
Шайба4.65Г-6402
8
16

Номер детали на чертеже:

16

Шайба 6.65Г-6402

Заводской номер: Шайба6.65Г-6402 Количество на модель: 11
Шайба6.65Г-6402
11
17

Номер детали на чертеже:

17

Шайба C.4.01-11371

Заводской номер: ШайбаC.4.01-11371 Количество на модель: 8
ШайбаC.4.01-11371
8
18

Номер детали на чертеже:

18

Шайба C.6.01-11371

Заводской номер: ШайбаC.6.01-11371 Количество на модель: 3
ШайбаC.6.01-11371
3
19

Номер детали на чертеже:

19

Болт DIN 6921 М8х20-8.8-A-A3G

Заводской номер: БолтМ8х20-8.8-A-A3G Количество на модель: 4
БолтМ8х20-8.8-A-A3G
4
20

Номер детали на чертеже:

20

Гайка М8-8-A-A3G

Заводской номер: ГайкаМ8-8-A-A3G Количество на модель: 4
ГайкаМ8-8-A-A3G
4
21

Номер детали на чертеже:

21

Датчик угла поворота

Заводской номер: ДУП-01±15 Количество на модель: 1
ДУП-01±15
1
22

Номер детали на чертеже:

22

Датчик угла поворота ДУП-01±30

Заводской номер: ДУП-01±30 Количество на модель: 3
ДУП-01±30
3
23

Номер детали на чертеже:

23

Шарнир угловой

Заводской номер: ШарнирDIN71802 Количество на модель: 8
ШарнирDIN71802
8
24

Номер детали на чертеже:

24

Штифт упругий

Заводской номер: Штифт2х120475212 Количество на модель: 1
Штифт2х120475212
1
