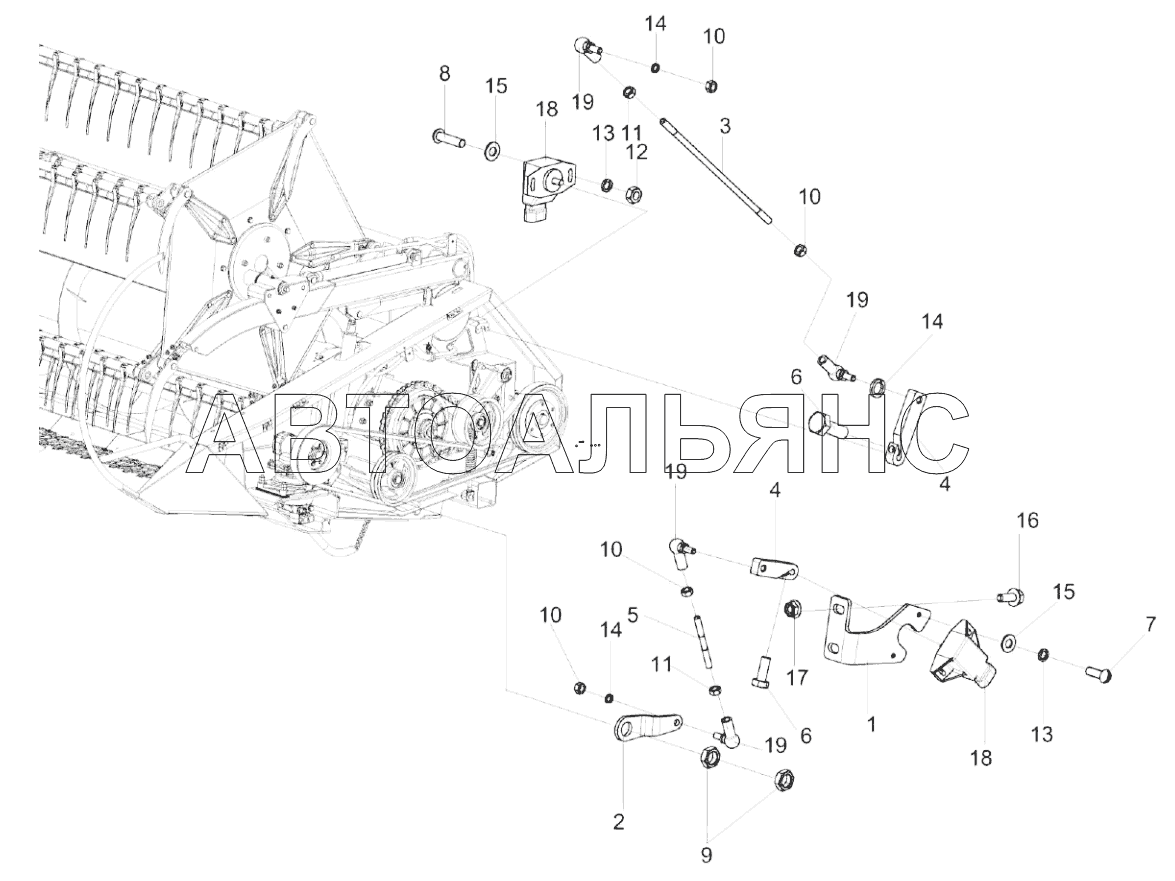

Установка датчиков КЗК-1492-2506000 (лист 1) ЖЗС-9-2. Каталог 2018г.

Ограждения КЗК-1475-2525120А и КЗК-1475-2525120А-01 ЖЗС-9-2 Установка датчиков КЗК-1492-2506000 (лист 2) ЖЗС-9-2

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка датчиков

Заводской номер: КЗК-1492-2506000 Количество на модель: 1
КЗК-1492-2506000
1
1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: КЗК-1492-2506401 Количество на модель: 1
КЗК-1492-2506401
1
2

Номер детали на чертеже:

2

Рычаг

Заводской номер: КЗК-1492-2506402 Количество на модель: 2
КЗК-1492-2506402
2
3

Номер детали на чертеже:

3

Шпилька

Заводской номер: КЗК-1492-2506601 Количество на модель: 1
КЗК-1492-2506601
1
4

Номер детали на чертеже:

4

Рычаг

Заводской номер: КВК0208457 Количество на модель: 1
КВК0208457
1
5

Номер детали на чертеже:

5

Шпилька

Заводской номер: КЗ-1-1500622 Количество на модель: 3
КЗ-1-1500622
3
6

Номер детали на чертеже:

6

Болт М6-6eх16-7798

Заводской номер: БолтМ6-6eх16-7798 Количество на модель: 3
БолтМ6-6eх16-7798
3
7

Номер детали на чертеже:

7

Винт B.М4-6eх12-17473

Заводской номер: ВинтB.М4-6eх12-17473 Количество на модель: 4
ВинтB.М4-6eх12-17473
4
8

Номер детали на чертеже:

8

Винт B.М4-6eх16-17473

Заводской номер: ВинтB.М4-6eх16-17473 Количество на модель: 2
ВинтB.М4-6eх16-17473
2
9

Номер детали на чертеже:

9

Гайка М14-6G-2526

Заводской номер: ГайкаМ14-6G-2526 Количество на модель: 4
ГайкаМ14-6G-2526
4
10

Номер детали на чертеже:

10

Гайка М6-6G-5915

Заводской номер: ГайкаМ6-6G-5915 Количество на модель: 13
ГайкаМ6-6G-5915
13
11

Номер детали на чертеже:

11

Гайка

Заводской номер: ГайкаМ6-LH-6G-5915 Количество на модель: 4
ГайкаМ6-LH-6G-5915
4
12

Номер детали на чертеже:

12

Гайка М4-6G-5927

Заводской номер: ГайкаМ4-6G-5927 Количество на модель: 2
ГайкаМ4-6G-5927
2
13

Номер детали на чертеже:

13

Шайба 4.65Г-6402

Заводской номер: Шайба4.65Г-6402 Количество на модель: 8
Шайба4.65Г-6402
8
14

Номер детали на чертеже:

14

Шайба 6.65Г-6402

Заводской номер: Шайба6.65Г-6402 Количество на модель: 11
Шайба6.65Г-6402
11
15

Номер детали на чертеже:

15

Шайба C.4.01-11371

Заводской номер: ШайбаC.4.01-11371 Количество на модель: 8
ШайбаC.4.01-11371
8
16

Номер детали на чертеже:

16

Болт DIN 6921 М8х20-8.8-A-A3G

Заводской номер: БолтМ8х20-8.8-A-A3G Количество на модель: 4
БолтМ8х20-8.8-A-A3G
4
17

Номер детали на чертеже:

17

Гайка М8-8-A-A3G

Заводской номер: ГайкаМ8-8-A-A3G Количество на модель: 4
ГайкаМ8-8-A-A3G
4
18

Номер детали на чертеже:

18

Датчик угла поворота ДУП-01±30

Заводской номер: ДУП-01±30 Количество на модель: 3
ДУП-01±30
3
19

Номер детали на чертеже:

19

Шарнир угловой

Заводской номер: ШарнирDIN71802 Количество на модель: 8
ШарнирDIN71802
8
