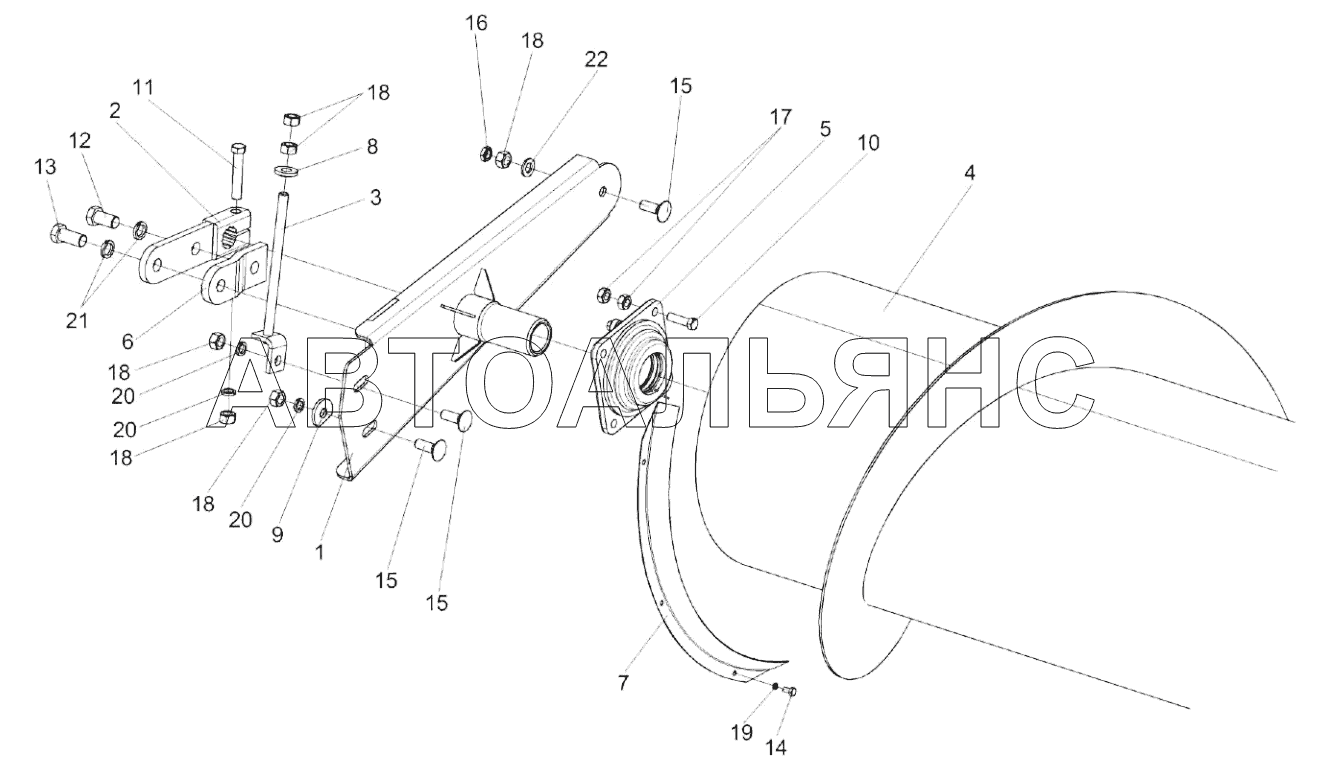

Установка шнека КЗК-9-1502000А (лист 2) ЖЗК-9. Каталог 2020г.

Установка шнека КЗК-9-1502000А (лист 1) ЖЗК-9 Шнек КЗК-9-1502000А ЖЗК-9

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Опора

Заводской номер: КЗК-9-1 -1502060 Количество на модель: 1
КЗК-9-1 -1502060
1
2

Номер детали на чертеже:

2

Рычаг

Заводской номер: КЗК-9-1 -1502130 Количество на модель: 1
КЗК-9-1 -1502130
1
3

Номер детали на чертеже:

3

Тяга

Заводской номер: КЗК-9-1-1521000 Количество на модель: 2
КЗК-9-1-1521000
2
4

Номер детали на чертеже:

4

Шнек

Заводской номер: КЗК-9-1502000А Количество на модель: 1
КЗК-9-1502000А
1
5

Номер детали на чертеже:

5

Корпус

Заводской номер: КЗР 1502160 Количество на модель: 1
КЗР 1502160
1
6

Номер детали на чертеже:

6

Кронштейн

Заводской номер: КЗК-9-1-1502407 Количество на модель: 1
КЗК-9-1-1502407
1
7

Номер детали на чертеже:

7

Кожух

Заводской номер: КЗР 1500412 Количество на модель: 2
КЗР 1500412
2
8

Номер детали на чертеже:

8

Шайба

Заводской номер: КПР 6100605 Количество на модель: 3
КПР 6100605
3
9

Номер детали на чертеже:

9

Шайба

Заводской номер: МКС 0200405-01 Количество на модель: 27
МКС 0200405-01
27
10

Номер детали на чертеже:

10

Болт

Заводской номер: Болт М10-6eх35 – 7796 Количество на модель: 4
Болт М10-6eх35 – 7796
4
11

Номер детали на чертеже:

11

Болт

Заводской номер: Болт М12-6eх65 – 7796 Количество на модель: 1
Болт М12-6eх65 – 7796
1
12

Номер детали на чертеже:

12

Болт

Заводской номер: Болт М16-6eх30 – 7796 Количество на модель: 1
Болт М16-6eх30 – 7796
1
13

Номер детали на чертеже:

13

Болт

Заводской номер: Болт М16-6eх35 – 7796 Количество на модель: 1
Болт М16-6eх35 – 7796
1
14

Номер детали на чертеже:

14

Болт

Заводской номер: Болт М6-6eх12 – 7798 Количество на модель: 6
Болт М6-6eх12 – 7798
6
15

Номер детали на чертеже:

15

Болт

Заводской номер: Болт М12-6eх35 – 7802 Количество на модель: 6
Болт М12-6eх35 – 7802
6
16

Номер детали на чертеже:

16

Гайка

Заводской номер: Гайка М12-6G – 2526 Количество на модель: 8
Гайка М12-6G – 2526
8
17

Номер детали на чертеже:

17

Гайка М10-6G–5915

Заводской номер: Гайка М10-6G – 5915 Количество на модель: 50
Гайка М10-6G – 5915
50
18

Номер детали на чертеже:

18

Гайка М12-6G–5915

Заводской номер: Гайка М12-6G – 5915 Количество на модель: 54
Гайка М12-6G – 5915
54
19

Номер детали на чертеже:

19

Шайба 6Т 65Г – 6402

Заводской номер: Шайба 6Т 65Г – 6402 Количество на модель: 6
Шайба 6Т 65Г – 6402
6
20

Номер детали на чертеже:

20

Шайба 12Т 65Г – 6402

Заводской номер: Шайба 12Т 65Г – 6402 Количество на модель: 28
Шайба 12Т 65Г – 6402
28
21

Номер детали на чертеже:

21

Шайба 16Т 65Г – 6402

Заводской номер: Шайба 16Т 65Г – 6402 Количество на модель: 2
Шайба 16Т 65Г – 6402
2
22

Номер детали на чертеже:

22

Шайба

Заводской номер: Шайба C.12.01 – 11371 Количество на модель: 35
Шайба C.12.01 – 11371
35
