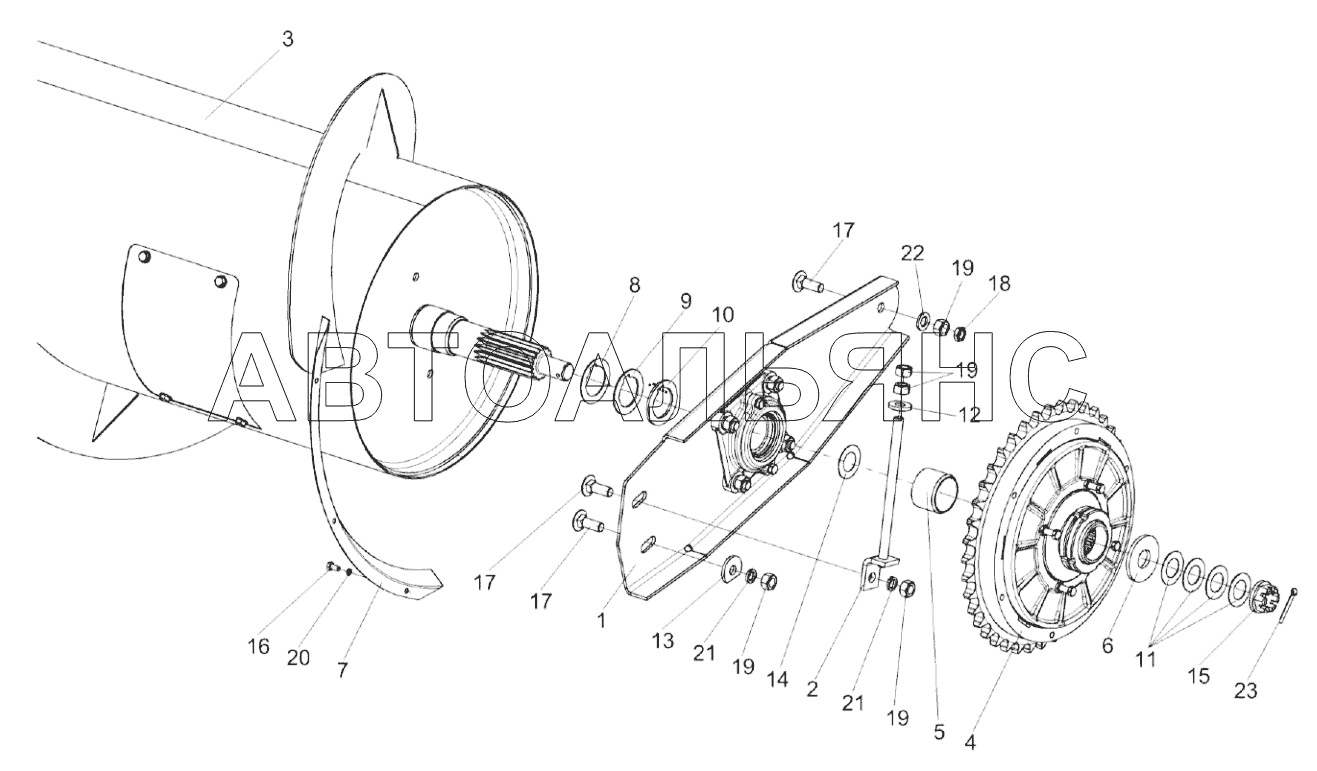

Установка шнека КЗК-9-1502000А (лист 1) ЖЗК-9. Каталог 2020г.

Направляющая КЗК-12-1573100-01 ЖЗК-9 Установка шнека КЗК-9-1502000А (лист 2) ЖЗК-9

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Опора

Заводской номер: КЗК-9-1-1502110 Количество на модель: 1
КЗК-9-1-1502110
1
2

Номер детали на чертеже:

2

Тяга

Заводской номер: КЗК-9-1-1521000 Количество на модель: 2
КЗК-9-1-1521000
2
3

Номер детали на чертеже:

3

Шнек

Заводской номер: КЗК-9-1502000А Количество на модель: 1
КЗК-9-1502000А
1
4

Номер детали на чертеже:

4

Муфта предохранительная

Заводской номер: КГС 0202100-04 Количество на модель: 1
КГС 0202100-04
1
5

Номер детали на чертеже:

5

Втулка

Заводской номер: КЗК-12-1502804 Количество на модель: 1
КЗК-12-1502804
1
6

Номер детали на чертеже:

6

Шайба

Заводской номер: КЗР 0101408Б Количество на модель: 1
КЗР 0101408Б
1
7

Номер детали на чертеже:

7

Кожух

Заводской номер: КЗР 1500412 Количество на модель: 2
КЗР 1500412
2
8

Номер детали на чертеже:

8

Шайба

Заводской номер: КЗР 1524401 Количество на модель: 1
КЗР 1524401
1
9

Номер детали на чертеже:

9

Шайба

Заводской номер: КЗР 1524401-01 Количество на модель: 1
КЗР 1524401-01
1
10

Номер детали на чертеже:

10

Шайба

Заводской номер: КЗР 1524401-02 Количество на модель: 1
КЗР 1524401-02
1
11

Номер детали на чертеже:

11

Прокладка

Заводской номер: КИС 0100406 Количество на модель: 12
КИС 0100406
12
12

Номер детали на чертеже:

12

Шайба

Заводской номер: КПР 6100605 Количество на модель: 3
КПР 6100605
3
13

Номер детали на чертеже:

13

Шайба

Заводской номер: МКС 0200405-01 Количество на модель: 27
МКС 0200405-01
27
14

Номер детали на чертеже:

14

Прокладка

Заводской номер: МКС 0504401 Количество на модель: 11
МКС 0504401
11
15

Номер детали на чертеже:

15

Гайка

Заводской номер: МКС 0516615 Количество на модель: 1
МКС 0516615
1
16

Номер детали на чертеже:

16

Болт

Заводской номер: Болт М6-6eх12 – 7798 Количество на модель: 6
Болт М6-6eх12 – 7798
6
17

Номер детали на чертеже:

17

Болт

Заводской номер: Болт М12-6eх35 – 7802 Количество на модель: 6
Болт М12-6eх35 – 7802
6
18

Номер детали на чертеже:

18

Гайка

Заводской номер: Гайка М12-6G – 2526 Количество на модель: 8
Гайка М12-6G – 2526
8
19

Номер детали на чертеже:

19

Гайка М12-6G–5915

Заводской номер: Гайка М12-6G – 5915 Количество на модель: 54
Гайка М12-6G – 5915
54
20

Номер детали на чертеже:

20

Шайба 6Т 65Г – 6402

Заводской номер: Шайба 6Т 65Г – 6402 Количество на модель: 6
Шайба 6Т 65Г – 6402
6
21

Номер детали на чертеже:

21

Шайба 12Т 65Г – 6402

Заводской номер: Шайба 12Т 65Г – 6402 Количество на модель: 28
Шайба 12Т 65Г – 6402
28
22

Номер детали на чертеже:

22

Шайба

Заводской номер: Шайба C.12.01 – 11371 Количество на модель: 35
Шайба C.12.01 – 11371
35
23

Номер детали на чертеже:

23

Шплинт 5х45 – 397

Заводской номер: Шплинт 5х45 – 397 Количество на модель: 1
Шплинт 5х45 – 397
1
