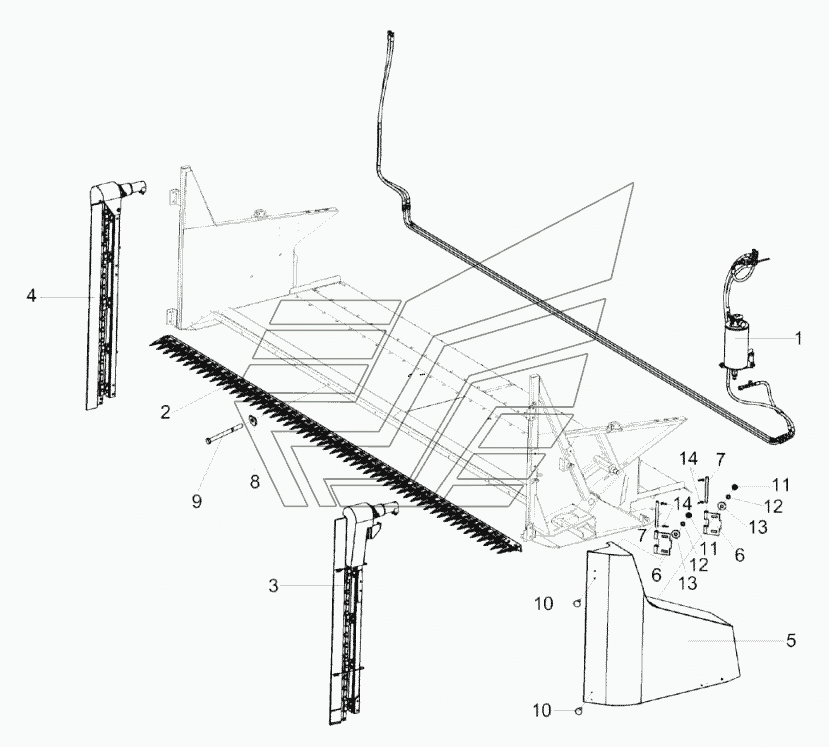

Приспособление для уборки рапса КЗК-840-1540000 (лист 2) Приспособление ПР-4. Каталог 2013г.

Приспособление для уборки рапса КЗК-840-1540000 (лист 1) Приспособление ПР-4 Приспособление для уборки рапса КЗК-840-1540000 (лист 3) Приспособление ПР-4

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Приспособление для уборки рапса

Заводской номер: КЗК-840-1540000 Количество на модель:
КЗК-840-1540000
1

Номер детали на чертеже:

1

Гидросистема приспособления для уборки рапса

Заводской номер: КЗК-840-1542000 Количество на модель: 1
КЗК-840-1542000
1
2

Номер детали на чертеже:

2

Аппарат режущий

Заводской номер: КЗК-840-1547000 Количество на модель: 1
КЗК-840-1547000
1
3

Номер детали на чертеже:

3

Делитель активный

Заводской номер: КЗК-13-1540200 Количество на модель: 1
КЗК-13-1540200
1
4

Номер детали на чертеже:

4

Делитель активный

Заводской номер: КЗК-13-1540200-01 Количество на модель: 1
КЗК-13-1540200-01
1
5

Номер детали на чертеже:

5

Ограждение

Заводской номер: КЗР1540100 Количество на модель: 1
КЗР1540100
1
6

Номер детали на чертеже:

6

Кронштейн

Заводской номер: КЗР1540200 Количество на модель: 2
КЗР1540200
2
7

Номер детали на чертеже:

7

Ось

Заводской номер: КЗР1525605 Количество на модель: 2
КЗР1525605
2
8

Номер детали на чертеже:

8

Шайба

Заводской номер: МКС0200405-01 Количество на модель: 12
МКС0200405-01
12
9

Номер детали на чертеже:

9

Болт

Заводской номер: БолтМ12-6eХ130-7796 Количество на модель: 12
БолтМ12-6eХ130-7796
12
10

Номер детали на чертеже:

10

Болт М6-6eХ16-7802

Заводской номер: БолтМ6-6eХ16-7802 Количество на модель: 4
БолтМ6-6eХ16-7802
4
11

Номер детали на чертеже:

11

Гайка М6-6G-5915

Заводской номер: ГайкаМ6-6G-5915 Количество на модель: 20
ГайкаМ6-6G-5915
20
12

Номер детали на чертеже:

12

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т65Г-6402 Количество на модель: 5
Шайба6Т65Г-6402
5
13

Номер детали на чертеже:

13

Шайба C 6.01-6958

Заводской номер: ШайбаC6.01-6958 Количество на модель: 4
ШайбаC6.01-6958
4
14

Номер детали на чертеже:

14

Шплинт

Заводской номер: Шплинт2Х12-397 Количество на модель: 4
Шплинт2Х12-397
4
