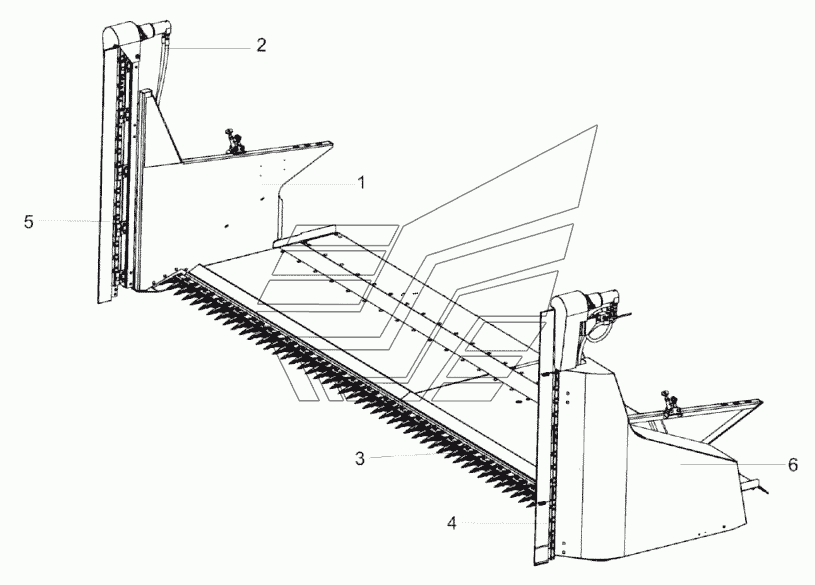

Приспособление для уборки рапса КЗК-840-1540000 (лист 1) Приспособление ПР-4. Каталог 2013г.

Приспособление для уборки рапса КЗК-840-1540000 (лист 2) Приспособление ПР-4

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Приспособление для уборки рапса

Заводской номер: КЗК-840-1540000 Количество на модель:
КЗК-840-1540000
1

Номер детали на чертеже:

1

Рама

Заводской номер: КЗК-840-1541000 Количество на модель: 1
КЗК-840-1541000
1
2

Номер детали на чертеже:

2

Гидросистема приспособления для уборки рапса

Заводской номер: КЗК-840-1542000 Количество на модель: 1
КЗК-840-1542000
1
3

Номер детали на чертеже:

3

Аппарат режущий

Заводской номер: КЗК-840-1547000 Количество на модель: 1
КЗК-840-1547000
1
4

Номер детали на чертеже:

4

Делитель активный

Заводской номер: КЗК-13-1540200 Количество на модель: 1
КЗК-13-1540200
1
5

Номер детали на чертеже:

5

Делитель активный

Заводской номер: КЗК-13-1540200-01 Количество на модель: 1
КЗК-13-1540200-01
1
6

Номер детали на чертеже:

6

Ограждение

Заводской номер: КЗР1540100 Количество на модель: 1
КЗР1540100
1
