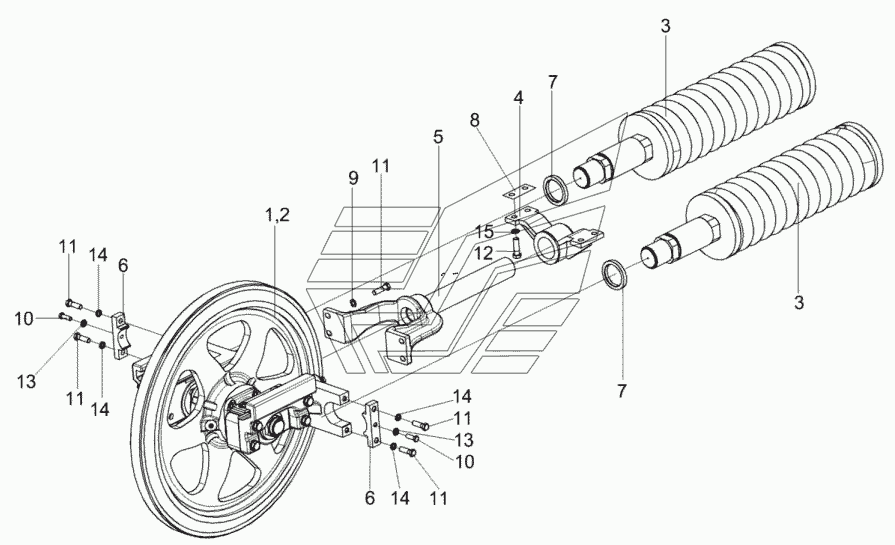

Установка механизма натяжения КЗК-812С-2-0151000 и КЗК-812С-2-0151000-01 КЗС-812С. Каталог 2014г.

Установка тележки гусеничной КЗК-812С-2-0109000 КЗС-812С Колесо КЗК-812С-2-0151010 и КЗК-812С-2-0151010-01 КЗС-812С

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка механизма натяжения

Заводской номер: КЗК-812С-2-0151000 Количество на модель: 1
КЗК-812С-2-0151000
1

Номер детали на чертеже:

Установка механизма натяжения

Заводской номер: КЗК-812С-2-0151000-01 Количество на модель: 1
КЗК-812С-2-0151000-01
1
1

Номер детали на чертеже:

1

Колесо

Заводской номер: КЗК-812С-2-0151010 Количество на модель: 1
КЗК-812С-2-0151010
1
2

Номер детали на чертеже:

2

Колесо

Заводской номер: КЗК-812С-2-0151010-01 Количество на модель: 1
КЗК-812С-2-0151010-01
1
3

Номер детали на чертеже:

3

Пружина

Заводской номер: КЗК-812С-0151030 Количество на модель: 2
КЗК-812С-0151030
2
4

Номер детали на чертеже:

4

Кронштейн

Заводской номер: КЗК-812С-0151090 Количество на модель: 1
КЗК-812С-0151090
1
5

Номер детали на чертеже:

5

Вилка

Заводской номер: КЗК-812-0155020 Количество на модель: 1
КЗК-812-0155020
1
6

Номер детали на чертеже:

6

Крышка

Заводской номер: КЗК-812С-0151608 Количество на модель: 2
КЗК-812С-0151608
2
7

Номер детали на чертеже:

7

Кольцо

Заводской номер: КЗК-812С-0151802 Количество на модель: 2
КЗК-812С-0151802
2
8

Номер детали на чертеже:

8

Прокладка

Заводской номер: КЗК-812-0155401 Количество на модель: 12
КЗК-812-0155401
12
9

Номер детали на чертеже:

9

Шайба

Заводской номер: УЭС0100607 Количество на модель: 4
УЭС0100607
4
10

Номер детали на чертеже:

10

Болт М10-6ех30-7796

Заводской номер: БолтМ10-6ех30-7796 Количество на модель: 2
БолтМ10-6ех30-7796
2
11

Номер детали на чертеже:

11

Болт М12-6ех45-7796

Заводской номер: БолтМ12-6ех45-7796 Количество на модель: 8
БолтМ12-6ех45-7796
8
12

Номер детали на чертеже:

12

Болт М14-6ех45-7796

Заводской номер: БолтМ14-6ех45-7796 Количество на модель: 4
БолтМ14-6ех45-7796
4
13

Номер детали на чертеже:

13

Гайка М10-6G-5916

Заводской номер: ГайкаМ10-6G-5916 Количество на модель: 2
ГайкаМ10-6G-5916
2
14

Номер детали на чертеже:

14

Шайба 12Т.65Г-6402

Заводской номер: Шайба12Т.65Г-6402 Количество на модель: 4
Шайба12Т.65Г-6402
4
15

Номер детали на чертеже:

15

Шайба 14Т.65Г-6402

Заводской номер: Шайба14Т.65Г-6402 Количество на модель: 4
Шайба14Т.65Г-6402
4
