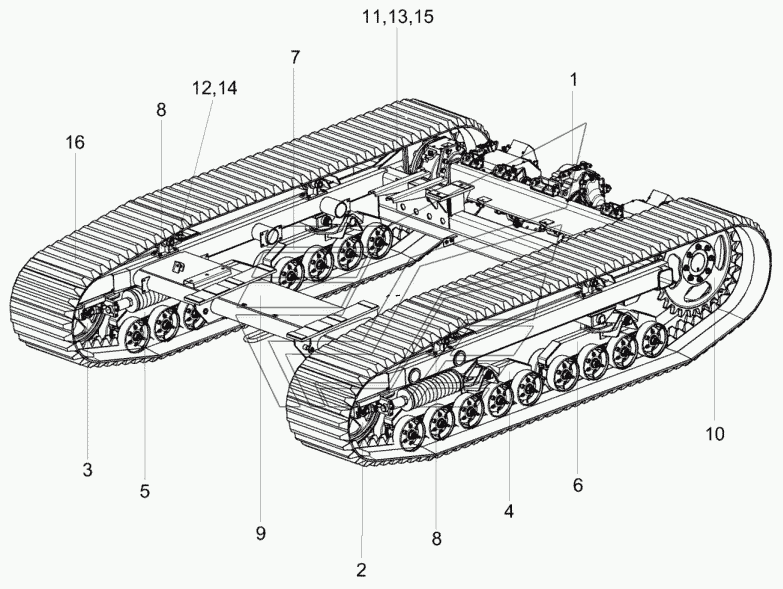

Установка тележки гусеничной КЗК-812С-2-0109000 КЗС-812С. Каталог 2014г.

Шасси КЗК-812С-2-0111000 (вид сверху) КЗС-812С Установка механизма натяжения КЗК-812С-2-0151000 и КЗК-812С-2-0151000-01 КЗС-812С

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка тележки гусеничной

Заводской номер: КЗК-812С-2-0109000 Количество на модель: 1
КЗК-812С-2-0109000
1
1

Номер детали на чертеже:

1

Мост ведущий

Заводской номер: КЗК-812С-2-0107000 Количество на модель: 1
КЗК-812С-2-0107000
1
2

Номер детали на чертеже:

2

Установка механизма натяжения

Заводской номер: КЗК-812С-2-0151000 Количество на модель: 1
КЗК-812С-2-0151000
1
3

Номер детали на чертеже:

3

Установка механизма натяжения

Заводской номер: КЗК-812С-2-0151000-01 Количество на модель: 1
КЗК-812С-2-0151000-01
1
4

Номер детали на чертеже:

4

Установка каретки передней

Заводской номер: КЗК-812С-2-0152200 Количество на модель: 1
КЗК-812С-2-0152200
1
5

Номер детали на чертеже:

5

Установка каретки передней

Заводской номер: КЗК-812С-2-0152200-01 Количество на модель: 1
КЗК-812С-2-0152200-01
1
6

Номер детали на чертеже:

6

Установка каретки задней

Заводской номер: КЗК-812С-2-0153200 Количество на модель: 1
КЗК-812С-2-0153200
1
7

Номер детали на чертеже:

7

Установка каретки задней

Заводской номер: КЗК-812С-2-0153200-01 Количество на модель: 1
КЗК-812С-2-0153200-01
1
8

Номер детали на чертеже:

8

Каток поддерживающий

Заводской номер: КЗК-812С-0159200 Количество на модель: 8
КЗК-812С-0159200
8
9

Номер детали на чертеже:

9

Рама тележки гусеничной

Заводской номер: КЗК-812-0112500 Количество на модель: 1
КЗК-812-0112500
1
10

Номер детали на чертеже:

10

Звездочка

Заводской номер: КЗК-812С-0109301 Количество на модель: 2
КЗК-812С-0109301
2
11

Номер детали на чертеже:

11

Болт

Заводской номер: КЗК-812-0109601 Количество на модель: 4
КЗК-812-0109601
4
12

Номер детали на чертеже:

12

Болт М16-6ех45-7796

Заводской номер: БолтМ16-6ех45-7796 Количество на модель: 32
БолтМ16-6ех45-7796
32
13

Номер детали на чертеже:

13

Гайка М27х2-6G-2528

Заводской номер: ГайкаМ27х2-6G-2528 Количество на модель: 4
ГайкаМ27х2-6G-2528
4
14

Номер детали на чертеже:

14

Шайба 16Т.65Г-6402

Заводской номер: Шайба16Т.65Г-6402 Количество на модель: 32
Шайба16Т.65Г-6402
32
15

Номер детали на чертеже:

15

Шплинт 5х50-397

Заводской номер: Шплинт5х50-397 Количество на модель: 4
Шплинт5х50-397
4
16

Номер детали на чертеже:

16

Гусеница резиноармированная

Заводской номер: 700х100х102 Количество на модель: 2
700х100х102
2
