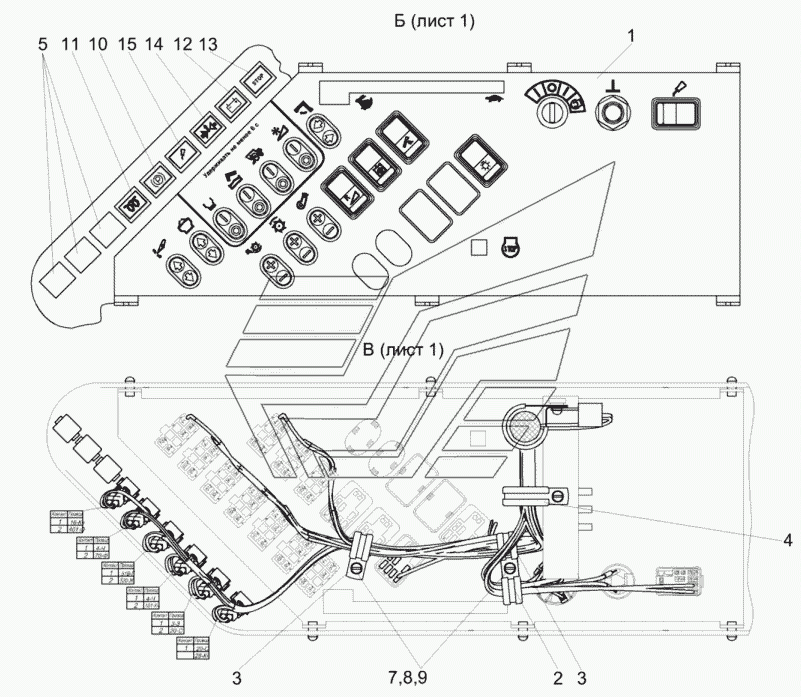

Установка электрооборудования пульта управления КЗК-812С-1-0725000 (лист 2) КЗС-812С. Каталог 2014г.

Установка электрооборудования пульта управления КЗК-812С-1-0725000 (лист 1) КЗС-812С Колонка привода УЭС 0300710 КЗС-812С

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Панель выключателей

Заводской номер: КЗС-7-1-0700450 Количество на модель: 1
КЗС-7-1-0700450
1
2

Номер детали на чертеже:

2

Хомут

Заводской номер: КЗР0700800-01 Количество на модель: 2
КЗР0700800-01
2
3

Номер детали на чертеже:

3

Хомут

Заводской номер: КЗР0700800-02 Количество на модель: 4
КЗР0700800-02
4
4

Номер детали на чертеже:

4

Хомут

Заводской номер: КЗР0700800-04 Количество на модель: 3
КЗР0700800-04
3
5

Номер детали на чертеже:

5

Заглушка

Заводской номер: УЭС-7-0300001 Количество на модель: 3
УЭС-7-0300001
3
6

Номер детали на чертеже:

6

Винт B.М5-6eх10-17473

Заводской номер: ВинтB.М5-6eх10-17473 Количество на модель: 6
ВинтB.М5-6eх10-17473
6
7

Номер детали на чертеже:

7

Винт B2.М5-6eх12-17475

Заводской номер: ВинтB2.М5-6eх12-17475 Количество на модель: 2
ВинтB2.М5-6eх12-17475
2
8

Номер детали на чертеже:

8

Шайба 5.65Г-6402

Заводской номер: Шайба5.65Г-6402 Количество на модель: 8
Шайба5.65Г-6402
8
9

Номер детали на чертеже:

9

Шайба C.5.01-11371

Заводской номер: ШайбаC.5.01-11371 Количество на модель: 7
ШайбаC.5.01-11371
7
10

Номер детали на чертеже:

10

Лампа контрольная

Заводской номер: 24.3803-05 Количество на модель: 1
24.3803-05
1
11

Номер детали на чертеже:

11

Лампа контрольная

Заводской номер: 24.3803-17 Количество на модель: 1
24.3803-17
1
12

Номер детали на чертеже:

12

Лампа контрольная

Заводской номер: 24.3803-47 Количество на модель: 1
24.3803-47
1
13

Номер детали на чертеже:

13

Лампа контрольная

Заводской номер: 24.3803-98 Количество на модель: 1
24.3803-98
1
14

Номер детали на чертеже:

14

Лампа контрольная

Заводской номер: 24.3803-196 Количество на модель: 1
24.3803-196
1
15

Номер детали на чертеже:

15

Лампа контрольная

Заводской номер: 2212.3803-143 Количество на модель: 1
2212.3803-143
1
