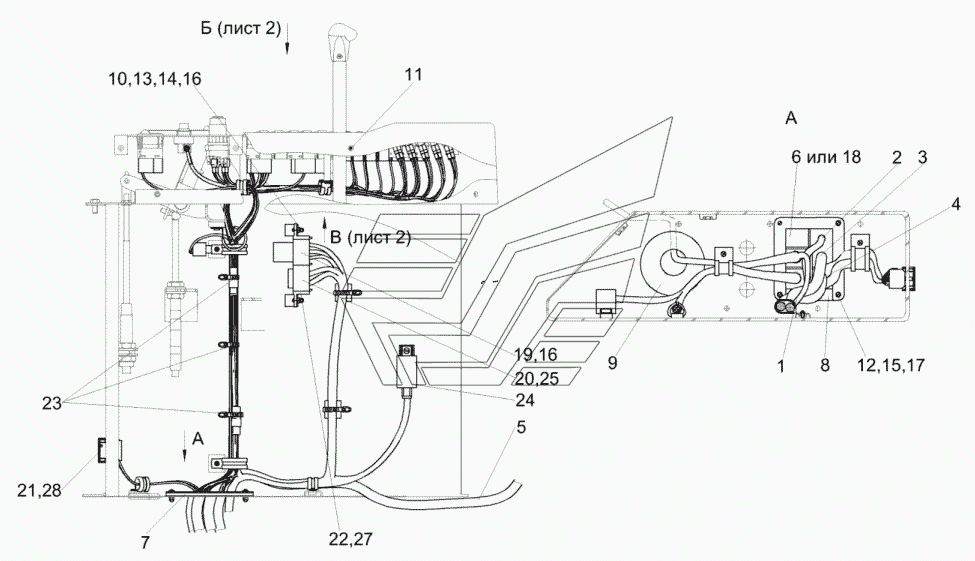

Установка электрооборудования пульта управления КЗК-812С-1-0725000 (лист 1) КЗС-812С. Каталог 2014г.

Рычаг КЗК-12-0119440Б КЗС-812С Установка электрооборудования пульта управления КЗК-812С-1-0725000 (лист 2) КЗС-812С

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Жгут свечей накаливания

Заводской номер: КЗК-812С-1-0700250 Количество на модель: 1
КЗК-812С-1-0700250
1
2

Номер детали на чертеже:

2

Жгут системы смазки

Заводской номер: КЗК-12-0700030А Количество на модель: 1
КЗК-12-0700030А
1
3

Номер детали на чертеже:

3

Жгут пульта управления

Заводской номер: КЗК-12-0700040 Количество на модель: 1
КЗК-12-0700040
1
4

Номер детали на чертеже:

4

Жгут дополнительный пульта управления

Заводской номер: КЗК-12-0700140 Количество на модель: 1
КЗК-12-0700140
1
5

Номер детали на чертеже:

5

Жгут панели оператора

Заводской номер: КЗК-12-0701010 Количество на модель: 1
КЗК-12-0701010
1
6

Номер детали на чертеже:

6

Заглушка

Заводской номер: КГС0170002 Количество на модель: 2
КГС0170002
2
7

Номер детали на чертеже:

7

Прокладка

Заводской номер: КЗК-12-0700004 Количество на модель: 1
КЗК-12-0700004
1
8

Номер детали на чертеже:

8

Кронштейн

Заводской номер: КЗК-12-0700404 Количество на модель: 2
КЗК-12-0700404
2
9

Номер детали на чертеже:

9

Втулка

Заводской номер: УЭС0700013-03 Количество на модель: 1
УЭС0700013-03
1
10

Номер детали на чертеже:

10

Винт B.М3-6eх14-17473

Заводской номер: ВинтB.М3-6eх14-17473 Количество на модель: 2
ВинтB.М3-6eх14-17473
2
11

Номер детали на чертеже:

11

Винт 4,2х14

Заводской номер: Винт4,2х14 Количество на модель: 6
Винт4,2х14
6
12

Номер детали на чертеже:

12

Винт B.М6-6eх18-17473

Заводской номер: ВинтB.М6-6eх18-17473 Количество на модель: 4
ВинтB.М6-6eх18-17473
4
13

Номер детали на чертеже:

13

Гайка М3-6G-5927

Заводской номер: ГайкаМ3-6G-5927 Количество на модель: 2
ГайкаМ3-6G-5927
2
14

Номер детали на чертеже:

14

Шайба .65Г-6402

Заводской номер: Шайба.65Г-6402 Количество на модель: 2
Шайба.65Г-6402
2
15

Номер детали на чертеже:

15

Шайба 6Т.65Г-6402

Заводской номер: Шайба6Т.65Г-6402 Количество на модель: 4
Шайба6Т.65Г-6402
4
16

Номер детали на чертеже:

16

Шайба C.4.01-11371

Заводской номер: ШайбаC.4.01-11371 Количество на модель: 4
ШайбаC.4.01-11371
4
17

Номер детали на чертеже:

17

Шайба C.6.01-11371

Заводской номер: ШайбаC.6.01-11371 Количество на модель: 4
ШайбаC.6.01-11371
4
18

Номер детали на чертеже:

18

Заглушка

Заводской номер: 9806005 Количество на модель: 1
9806005
1
19

Номер детали на чертеже:

19

Колодка изолирующая

Заводской номер: КР-2 Количество на модель: 1
КР-2
1
20

Номер детали на чертеже:

20

Колодка предохранителя

Заводской номер: КП-3 Количество на модель: 1
КП-3
1
21

Номер детали на чертеже:

21

Колодка штыревая

Заводской номер: 1-0967629-1 Количество на модель: 1
1-0967629-1
1
22

Номер детали на чертеже:

22

Лапка монтажная

Заводской номер: ЛМ-1.1 Количество на модель: 2
ЛМ-1.1
2
23

Номер детали на чертеже:

23

Лента стяжная зубчатая

Заводской номер: Лента Количество на модель: 5
Лента
5
24

Номер детали на чертеже:

24

Модуль управления свечами накаливания

Заводской номер: МУСН Количество на модель: 1
МУСН
1
25

Номер детали на чертеже:

25

Предохранитель

Заводской номер: 543.3722 Количество на модель: 1
543.3722
1
26

Номер детали на чертеже:

26

Реле

Заводской номер: YL-368-A-24V-S Количество на модель: 1
YL-368-A-24V-S
1
27

Номер детали на чертеже:

27

Фиксатор

Заводской номер: Фиксатор Количество на модель: 3
Фиксатор
3
28

Номер детали на чертеже:

28

Фиксатор

Заводской номер: 0-0967634-1 Количество на модель: 1
0-0967634-1
1
