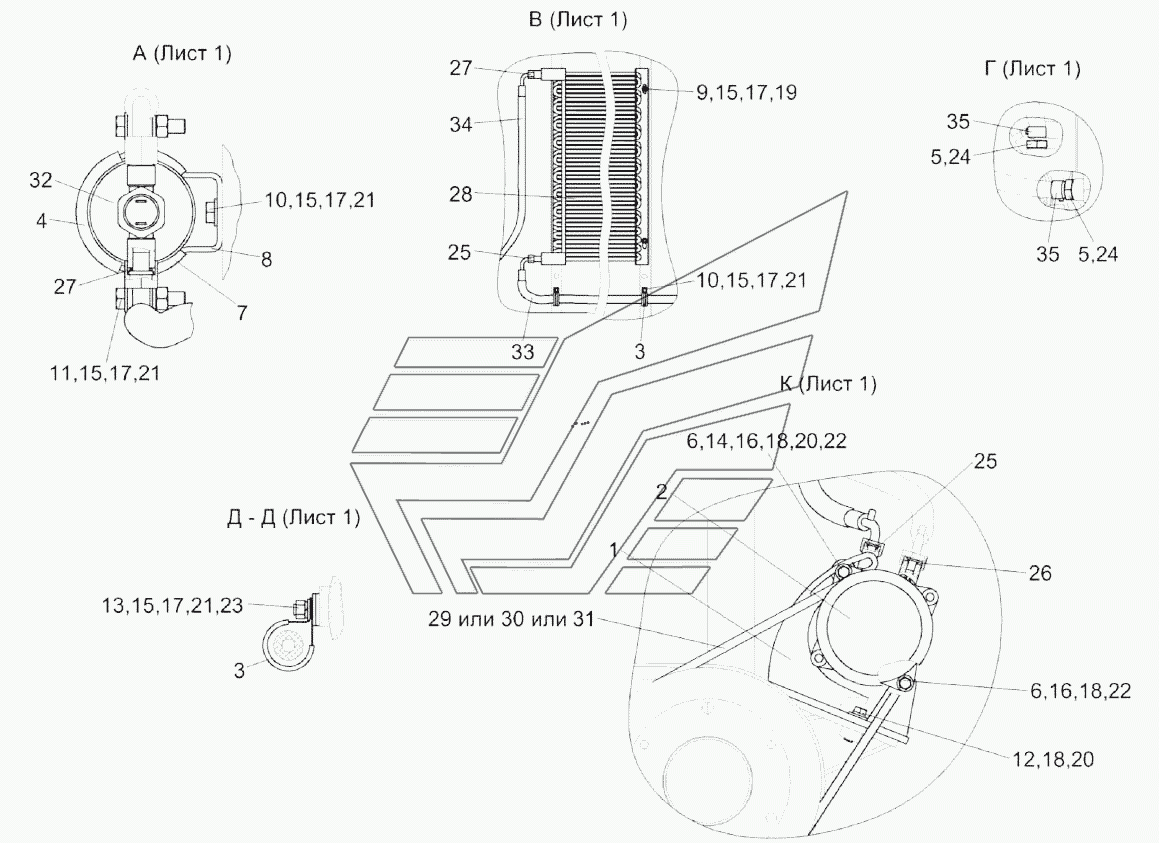

Установка компрессора КЗК-7-0113030-03 (лист 2) KЗС-812. Каталог 2017г.

Установка компрессора КЗК-7-0113030-03 (лист 1) KЗС-812 Компрессор КВС-1-0150630-01 KЗС-812

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка компрессора

Заводской номер: КЗК-7-0113030-03 Количество на модель: 1
КЗК-7-0113030-03
1
1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: КЗК-7-0113050 Количество на модель: 1
КЗК-7-0113050
1
2

Номер детали на чертеже:

2

Компрессор

Заводской номер: КВС-1-0150630-01 Количество на модель: 1
КВС-1-0150630-01
1
3

Номер детали на чертеже:

3

Хомут

Заводской номер: КЗР0700800-07 Количество на модель: 12
КЗР0700800-07
12
4

Номер детали на чертеже:

4

Хомут

Заводской номер: УЭС-7-0203190 Количество на модель: 1
УЭС-7-0203190
1
5

Номер детали на чертеже:

5

Штуцер

Заводской номер: КЗК-7-0113601 Количество на модель: 2
КЗК-7-0113601
2
6

Номер детали на чертеже:

6

Болт специальный

Заводской номер: КЗК-12-0113601А Количество на модель: 3
КЗК-12-0113601А
3
7

Номер детали на чертеже:

7

Уплотнитель

Заводской номер: УЭС-7-0203036 Количество на модель: 2
УЭС-7-0203036
2
8

Номер детали на чертеже:

8

Скоба

Заводской номер: УЭС-7-0203505 Количество на модель: 1
УЭС-7-0203505
1
9

Номер детали на чертеже:

9

Болт

Заводской номер: УЭС-7-0203603 Количество на модель: 4
УЭС-7-0203603
4
10

Номер детали на чертеже:

10

Болт М8-6eх25-7796

Заводской номер: БолтМ8-6eх25-7796 Количество на модель: 3
БолтМ8-6eх25-7796
3
11

Номер детали на чертеже:

11

Болт М8-6eх35-7796

Заводской номер: БолтМ8-6eх35-7796 Количество на модель: 2
БолтМ8-6eх35-7796
2
12

Номер детали на чертеже:

12

Болт М10-6eх35-7796

Заводской номер: БолтМ10-6eх35-7796 Количество на модель: 4
БолтМ10-6eх35-7796
4
13

Номер детали на чертеже:

13

Болт М8-6eх20-7802

Заводской номер: БолтМ8-6eх20-7802 Количество на модель: 3
БолтМ8-6eх20-7802
3
14

Номер детали на чертеже:

14

Гайка М10-6G-2526

Заводской номер: ГайкаМ10-6G-2526 Количество на модель: 1
ГайкаМ10-6G-2526
1
15

Номер детали на чертеже:

15

Гайка М8-6G-5915

Заводской номер: ГайкаМ8-6G-5915 Количество на модель: 12
ГайкаМ8-6G-5915
12
16

Номер детали на чертеже:

16

Гайка М10-6G-5915

Заводской номер: ГайкаМ10-6G-5915 Количество на модель: 3
ГайкаМ10-6G-5915
3
17

Номер детали на чертеже:

17

Шайба 8Т.65Г-6402

Заводской номер: Шайба8Т.65Г-6402 Количество на модель: 12
Шайба8Т.65Г-6402
12
18

Номер детали на чертеже:

18

Шайба 10.65Г-6402

Заводской номер: Шайба10.65Г-6402 Количество на модель: 7
Шайба10.65Г-6402
7
19

Номер детали на чертеже:

19

Шайба C 8.01-6958

Заводской номер: ШайбаC8.01-6958 Количество на модель: 8
ШайбаC8.01-6958
8
20

Номер детали на чертеже:

20

Шайба C 10.01-6958

Заводской номер: ШайбаC10.01-6958 Количество на модель: 5
ШайбаC10.01-6958
5
21

Номер детали на чертеже:

21

Шайба C.8.01-11371

Заводской номер: ШайбаC.8.01-11371 Количество на модель: 13
ШайбаC.8.01-11371
13
22

Номер детали на чертеже:

22

Шайба C.10.01-11371

Заводской номер: ШайбаC.10.01-11371 Количество на модель: 7
ШайбаC.10.01-11371
7
23

Номер детали на чертеже:

23

Шайба C.12.01-11371

Заводской номер: ШайбаC.12.01-11371 Количество на модель: 6
ШайбаC.12.01-11371
6
24

Номер детали на чертеже:

24

Прокладка

Заводской номер: 22М1-23358 Количество на модель: 2
22М1-23358
2
25

Номер детали на чертеже:

25

Кольцо уплотнительное 3/4

Заводской номер: 08-003502-00 Количество на модель: 2
08-003502-00
2
26

Номер детали на чертеже:

26

Кольцо уплотнительное 7/8

Заводской номер: 08-003503-00 Количество на модель: 1
08-003503-00
1
27

Номер детали на чертеже:

27

Кольцо уплотнительное 9/16

Заводской номер: 08-002562-00 Количество на модель: 3
08-002562-00
3
28

Номер детали на чертеже:

28

Конденсатор

Заводской номер: 99-000503-00 Количество на модель: 1
99-000503-00
1
29

Номер детали на чертеже:

29

Ремень

Заводской номер: PHGSPA1032 Количество на модель: 1
PHGSPA1032
1
30

Номер детали на чертеже:

30

Ремень

Заводской номер: SPA1032 Количество на модель: 1
SPA1032
1
31

Номер детали на чертеже:

31

Ремень

Заводской номер: SPA(11-10)-1032Lw Количество на модель: 1
SPA(11-10)-1032Lw
1
32

Номер детали на чертеже:

32

Ресивер

Заводской номер: 04-003977-02 Количество на модель: 1
04-003977-02
1
33

Номер детали на чертеже:

33

Хладонопровод 05-070031-03

Заводской номер: 05-070031-03 Количество на модель: 1
05-070031-03
1
34

Номер детали на чертеже:

34

Хладонопровод 05-070032-00

Заводской номер: 05-070032-00 Количество на модель: 1
05-070032-00
1
35

Номер детали на чертеже:

35

Хомут червячный

Заводской номер: TORRO16-27/9C7W2 Количество на модель: 2
TORRO16-27/9C7W2
2
